Цифровой одиночный импульсный кодер точечный сварщик сварочный аппарат трансформаторный контроллер плата контроль времени светодиодный

II. Функциональный обзор: 1. Можно установить для сохранения последней операции, этот модуль одноимпульсный триггер, 2. Основная плата и панель управления дисплеем разделены, и внешний корпус может быть гибко собран. 3.С 0-999 функцией подсчета сварки, может храниться даже мощность электричества выключена, количество wleding можно было увидеть только взглядами. Чтобы очистить количество, просто нажмите и удерживайте кодировщик в течение 3 секунд.

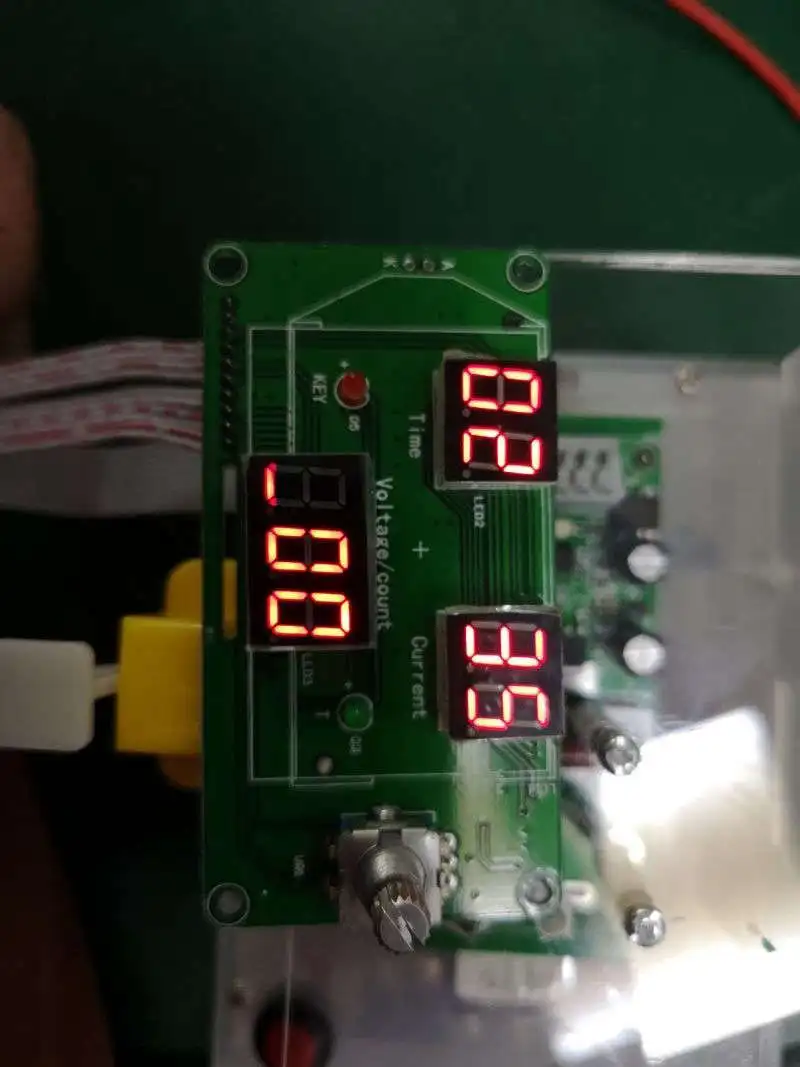

4. три группы данных цифровой трубчатый дисплей, управление интуитивно понятным, удобным, одиночный кодировщик Регулировка параметров может сделать работу простой и fast.5.с функцией компенсации напряжения сетки, выход компенсации может быть автоматически отрегулирован в соответствии с изменением источника питания, и электрическое напряжение и Значение компенсации около 1 секунды могут быть отображены при срабатывании, Эффективная тепловая Сварка соответствует параметрам сварки, а паечное соединение является равномерным.
6. Время ввода 0-99 цикла (1 цикл составляет 20 мс, например, значение регулировки 50, что является временем сварки 1 секунду.). Прочность сварки 30%-99% регулируется 7. Модуль может изолировать сильную и слабую электроэнергию оптическое соединение, а также разработать надежную цепь для обнаружения нулевых пересечений и обнаружения напряжения для обеспечения точного переключения фазы выпрямителя кремния (SCR), который может быть совместим с 40A-100A двунаправленный кремниевый контрольный выпрямитель (SCR).
8. Вход питания 9-12 В переменного тока (с использованием трансформаторов переменного тока, других, таких как DC, может привести к нулевым сбоям обнаружения, не может триггер.). 9. Вход питания и внешний триггер принимает удобный и быстрый сварочный Бесплатный терминал, внешний триггер может быть разнообразен, например, обычный выключатель, ножной переключатель, внешний источник сигнала и т. д., программное обеспечение имеет антиблокировочное состояние, запуск до конца сварки, для одного круга. Например, переключатель педалей был затоптанен все время, может только триггер один круг.
Модуль управления точечной сварки разработан для DIY или простая аккумуляторная машина для точечной сварки. Он в основном используется для одной батареи или группы батарей никелированный листовой сварочный аппарат, такой как 18650 литиевых батарей никелирование 0,15 и 0,2 мм стальных листов, трансформатор выше 500 Вт может быть сварен непосредственно. Он предназначен для сварки других материалов батареи и различной толщины, таких как полимерный электрод батареи без никелевого покрытия, должен быть соединен с достаточным трансформатором питания для сварки.
III. Метод использования:
1. Напряжение калибровки
Модуль имеет функцию компенсации напряжения сети, поэтому калибровка напряжения должна быть произведена, когда первая машина установлена, и в будущем, пока модуль силового трансформатора не заменен, нет необходимости повторять. Конечно, когда вы чувствуете, что напряжение дисплея неправильное и его можно откалибровать. Калибровочная работа: Нажмите и удерживайте кодировщик, чтобы включить модуль для входа в калибровочный интерфейс, первое мерцание может быть отрегулировано кодировщиком один раз, после третьего бит, короткий пресс-кодировщик может войти в операционный интерфейс. Например, измеренное напряжение составляет 220 В, калибровочный интерфейс можно установить до 220.
2. Дисплей интерфейс
Числовая Регулировка: короткое нажатие кодировщика, когда числовое соответствующее значение мерцает, Левая или правая регулировка, короткое нажатие для замены следующего значения, когда четвертое значение мерцает, короткое нажатие кодировщика в рабочий интерфейс. В рабочем интерфейсе, когда значение количества больше 0, кодировщик может быть очищен с помощью длинного кодировщика пресса в течение около 3 секунд.
Тип: 100A/40A
Цвет: зеленый
Материал: композитный Материал
Посылка в комплект входит:
1 * сварочный аппарат
Только вышеуказанный пакет, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
