DMX-SPI конвертер, поддержка 10 видов различных пикселей IC, может выбрать необходимый IC с помощью dip-переключателя

Описание

В DMX-SPI декодерПринимает усовершенствованный микро-блок управления,ЭтоПринимает стандартный DMX-512 цифровой контрольный сигнал, который широко используется в международном и преобразует его в SPI сигнал для вождения светодиодный, он поддерживает 10 видов различных моделей освещения, В то же время порт сигнала DMX имеет меры защиты от молнии; Вы можете подключить DMX декодер с цифровой консолью DMX для достижения затемнения или различных изменений в процедур. Не подключен к консоли DMX, вы можете выбрать встроенные 35 видов шаблонов по умолчанию через кнопку Mole, точки по умолчанию 1024.

Технические параметры

Контроллер

Рабочая температура:-20-60

Вход напряжение: DC5-24V

Выход: SPI сигнал (данные, CLK)

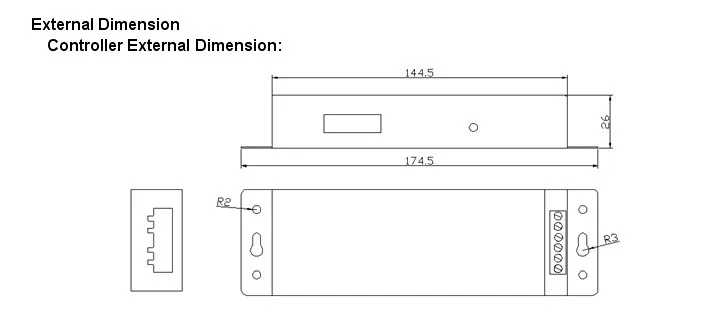

Внешние размеры: L175 x W53 x H27 (мм)

Размер упаковки: д180xш58xв55 (мм)

Вес нетто: 256,2 г

Вес брутто: 292,6 г

Максимальная мощность: 480 Вт

Совет по применению

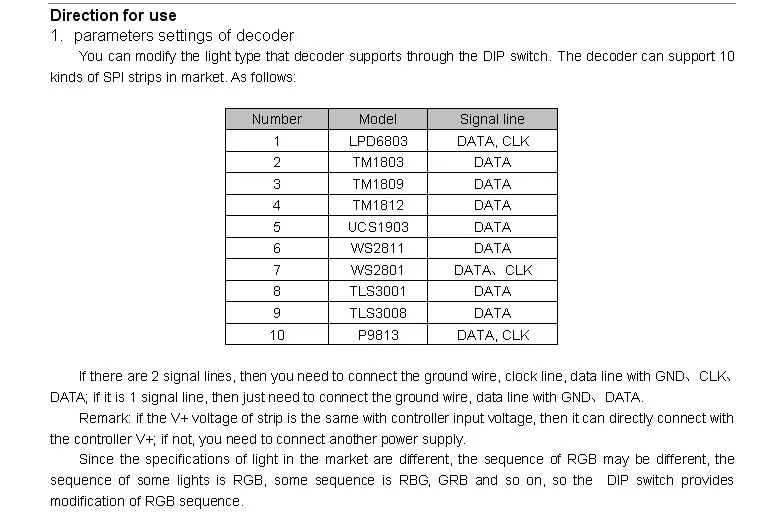

Светильник, поддерживаемый декодером, можно изменить Через DIP-переключатель. Декодер может поддерживать 10 видов SPI полосок на рынке. Следующим образом:

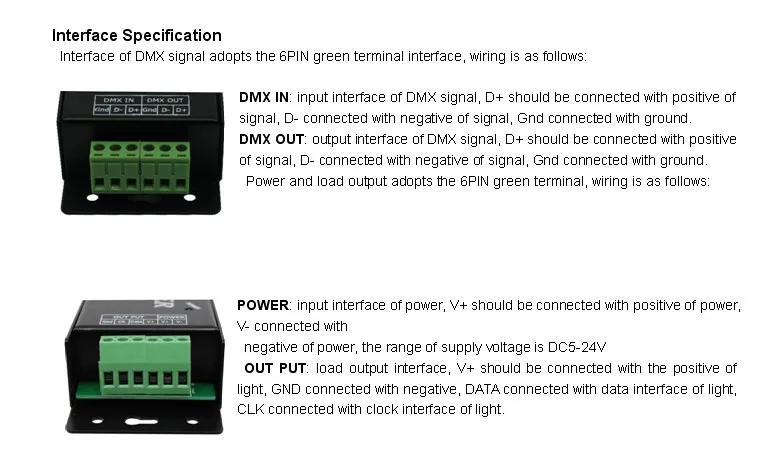

Если есть 2 сигнальные линии, то вам нужно подключить заземляющий провод, часовую линию, линию данных с GND CLK данными; если это 1 сигнальная линия, затем просто нужно подключить заземляющий провод, линия данных с данными GND.

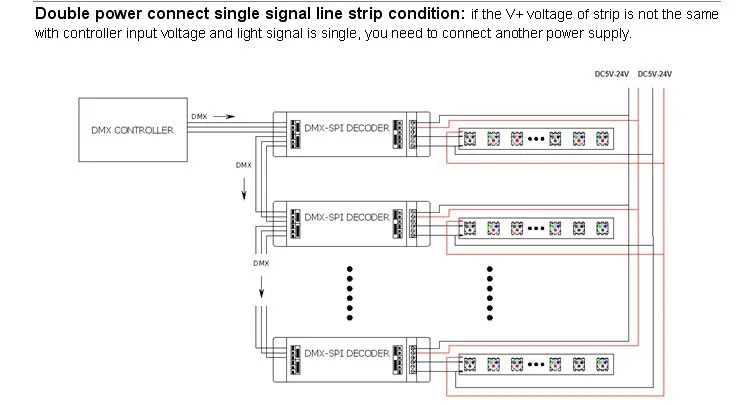

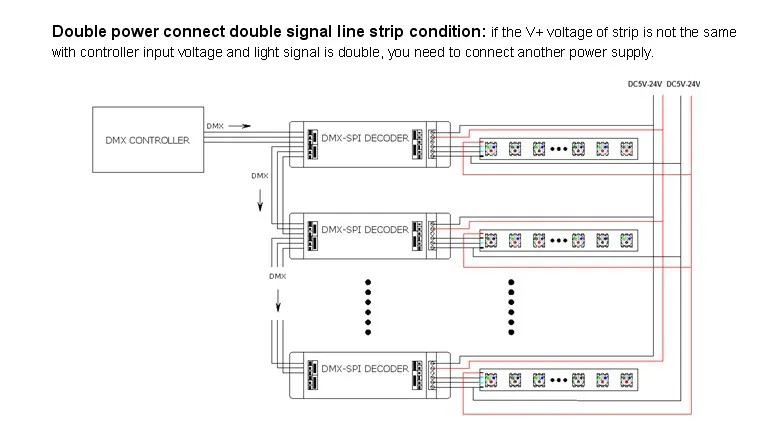

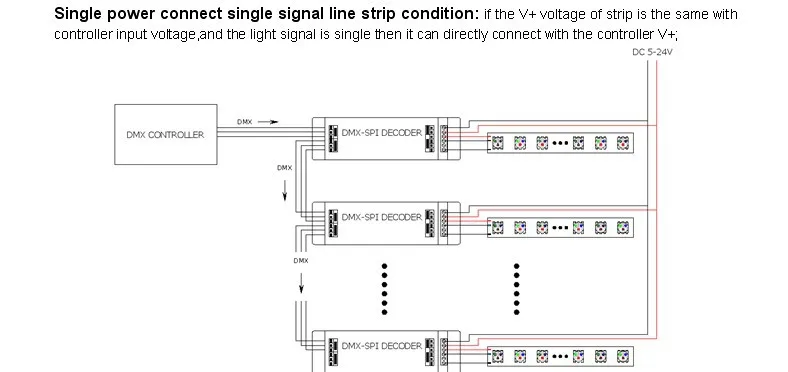

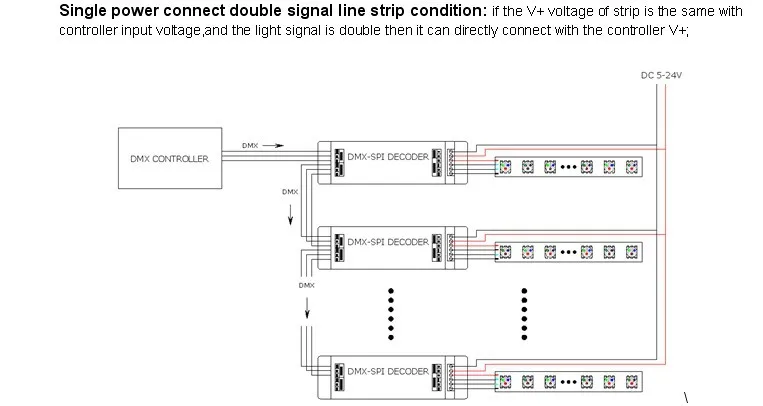

Примечание: Если V + Напряжение полосы совпадает с входным напряжением контроллера, то он может напрямую подключаться к контроллеру V +; если нет, то необходимо подключить другой источник питания.

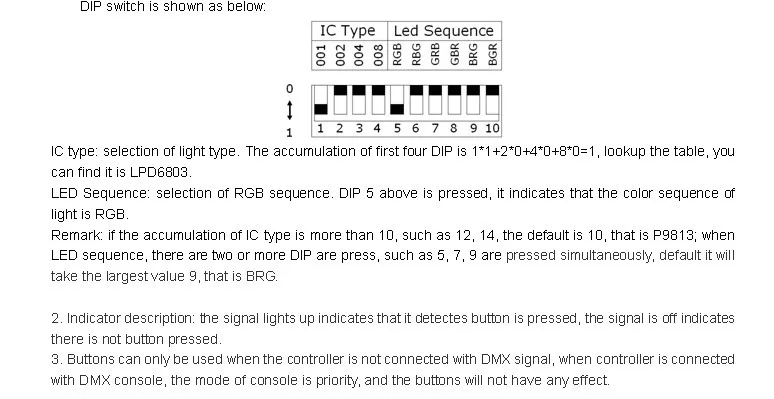

Так как светильник на рынке отличается, последовательность RGB может быть разной, последовательность некоторых светильник s RGB, некоторая последовательность RBG, GRB и так далее, таким образом, DIP-переключатель обеспечивает модификацию rgb-последовательности.

Изменения режимов приведены в следующей таблице:
