MCU4DSP плата управления ADAU1701/ADAU1761 SigmaDSP плата управления
Цена: $84.6
есть в наличии
Описание

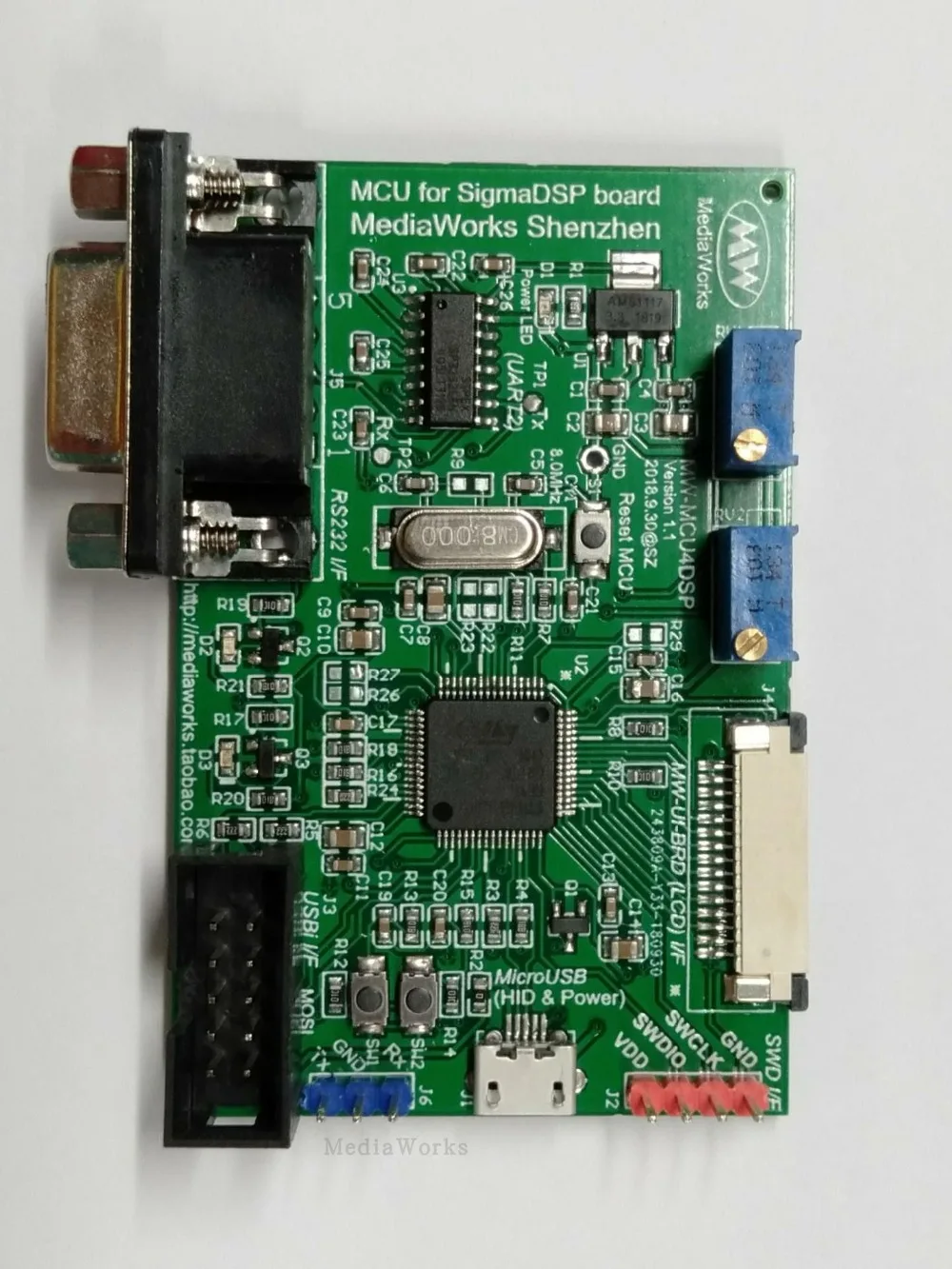

Макетная плата Введение:
MW-MCU4 плата DSP предназначена для разработки ADI Sigma DSP (включая ADAU170X/1761/145X/146X/177X и т. Д.). Он основан на процессоре Cortex M3 core STM32F103RET6 компании ST. Он разработан и отлажен через порт отладки SWD. Макетная плата также оставляет за собой стандартный интерфейс USBI, который может быть напрямую подключен к макетной плате Sigma DSP с помощью соответствующей проводки.
В дополнение к интегрированным двумя клавишами, двумя потенциометрами и двумя выходными индикаторами светодиодный светильник, он также соединяется с гнездом FPC платы MediaWorks UI для поддержки ЖК-матричного экрана, и расширяет дисплей трех клавиш и двух светодиодный светильник s.
При отладке MCU платы, он может питаться от SWD интерфейса или порта Micro USB; после отладки, он может работать только в автономном режиме через USB-порт. Когда MCU загружает последовательную или HID коммуникационную прошивку, программное обеспечение ПК может управлять DSP через UART или HID интерфейс программирования.
Через макетную плату, пользователи могут понять, как начать все виды Sigma DSP через MCU, и управлять DSP через UI, такие как чтение и запись DSP регистров (включая блокзапись и безопасную нагрузку) через iec или SPI, переключение каналов, регулятор громкости или обновление параметров простого аудио модуля и т. Д.
В комплекте Аппаратные ресурсы:
MCU4 плата для цифровой обработки сигналов
Кабель MicroUSB
2*5 Репетиционная линия
Соответствующее программное обеспечение и информация:
Файлы установки Keil5 и MDK (загружены в папки группы ST MCU)
Руководство по использованию MW-MCU4 DSP Board (pdf Electronic Edition)
Схема MW-MCU4 DSP (Электронная версия pdf)
Sigma DSP (Sigma Studio engineering file)
Запуск и контроль Sigma DSP (электронный документ pdf)
Программы MCU (включая общие рамки программы ARM, запуск DSP/Read/Write, простые параметры модуля управления, HID и Последовательный драйвер и т. Д.)
Характеристики
- Индивидуальное изготовление
- Да
- Test1
- 4
- Номер модели
- ADAU1701
- Test4
- 4
