Описание

Типичные области применения:

-SPI программы отладки

-SPI интерфейсный датчик тест

-Сжигание данных памяти SPI

-Управление устройствами SPI

-8-канальный сетевой видеорегистратор 0 ~ 3,3 V Аналоговый прибор для измерения напряжения

-16 GPIO управление входом и выходом

-ШИМ-выход сигнала

-NRF24L01 чип управления

-Управление MFRC522 для осуществления функции считывания карт

Производительность параметр

-Источник питания USB шины, интерфейс связи USB2.0;

Скорость шины SPI может достигать 36 Мбит/с, а скорость обмена данными между шиной SPI и терминалом PC может достигать до 800 Кбайт/с.

-8 way ADC (12 бит) аналоговый сигнал напряжения (от 0 до 3,3 В) измерение, максимальная частота дискретизации составляет 1 МГц;

-16 way GPIO, может быть настроен как входные и выходные контакты, все контакты совместимы с уровнем ttl;

-4 канала импульса Счетчик входного канала, которые могут рассчитывать на рост и падение края оплетки до тех пор, пульс.

-2 способа UART, который может выводить RS485 сигнал управления шиной (DE), и максимальная скорость передачи может достигать 2.25mbps.

-8 PWM выходной сигнал, регулируемый Рабочий цикл (от 0% до 100%), регулируемая выходная частота (1 Гц ~ 20 МГц);

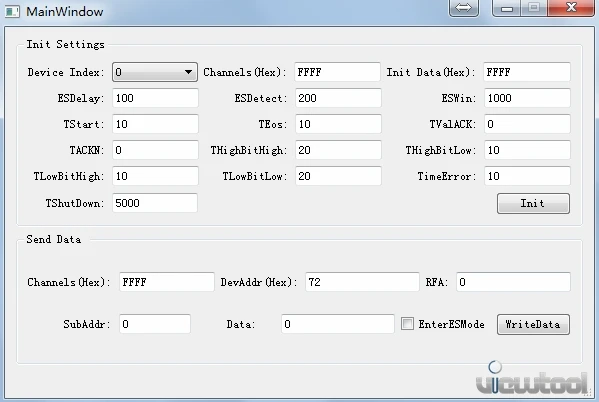

-16 Выход сигнала шины EasyScale, который может регулировать синхронизацию шины.

-2 способа SDI12 выход шины (нужен внешний приемник), специально разработан для SDI12 команды отправки и получения количества функций;

-Диапазон напряжения безопасности: 0 ~ 5 В;

Размер аппаратной части: 103 мм x 53 мм x 28 мм, вес аппаратной части: около 200 г;

-Диапазон рабочих температур:-40 C ~ 85 C;

Характеристики продукта:

-Поддержка трех основных систем Linux и MAC OS и Windows, поддержка системы WIN7-64bit (прошла цифровую подпись);

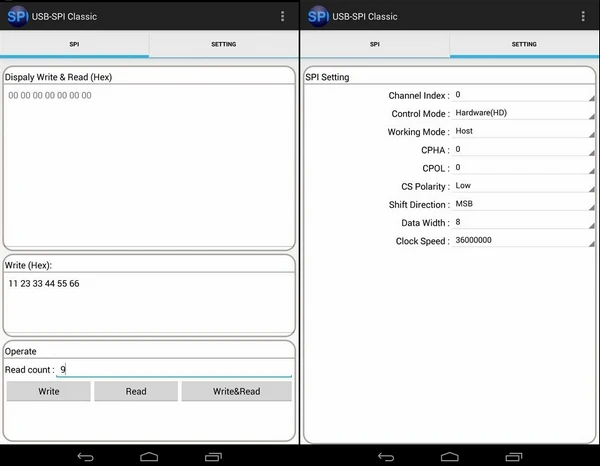

-Аппаратное SPI (через собственный аппаратный SPI привод чипа), максимальная тактовая частота 36 МГц и скорость передачи данных ПК может достигать 750 Кбайт/с, одиночная передача данных может достигать 10 к байтов;

-Поддержка программного обеспечения SPI (SPI привод через программное Программирование GPIO). Когда Временная последовательность стандартного оборудования SPI не удовлетворена, программное обеспечение SPI используется для регулировки параметров, чтобы удовлетворить Фактические требования.

Поддержка режима SPI slave, режим slave получает тактовую частоту до 36 м, DMA получает данные, не теряет данные;

-В программном режиме, бинарные данные произвольной длины могут быть отправлены для удовлетворения условий передачи данных SPI нецелой длины байта.

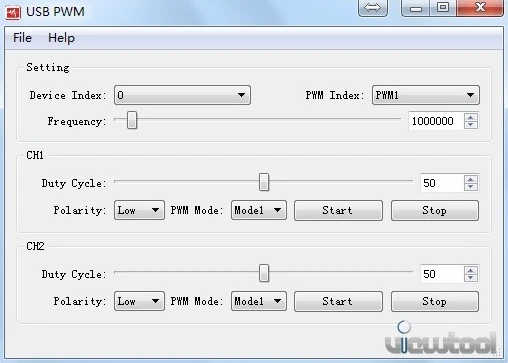

-Поддержка 8 канал ПВМ выходной сигнал, Частотный диапазон: от 1 Гц до 20 МГц;

-Поддержка nRF24L01 тестовых процедур, через ПК для достижения беспроводного трансивера данных, легко отлаживать чип nRF24L01 (программное обеспечение с открытым исходным кодом);

Для достижения преобразования USB в двойной последовательный порт, то есть адаптер распознается ПК двумя последовательными портами, и два последовательных порта полностью независимы.

-Сигнал сигнала управления шинами RS485 RS485 RS485 (DE) может быть выходным, и модуль шины ttl к RS485 может осуществить USB к шинам RS485.

Отправка и принимающие буферы каждого канала равны 4 K байтов, отправка и отправка осуществляется в режиме DMA, что в наибольшей степени предотвращает потерю данных.

-Скорость передачи данных может быть установлена произвольно, а максимальная скорость передачи данных может достигать 2,25 Мбит/с.

-Выходное питание 3,3 В и 5 В, два выхода наземной мощности;

Предоставьте множество интерфейсных программ хост-компьютера и плавно Подключайтесь к LabviEW.

-Управление GPIO, измерение аналогового напряжения, приемопередатчик последовательного порта и другие функции интегрированы в один.

-Все контакты, совместимые с уровнем ttl;

С функцией защиты от короткого замыкания, выходная мощность не будет гореть с помощью адаптера заземления.

-Бесплатное обновление и обновление программного обеспечения бесплатно. Одно и то же оборудование обеспечивает различные функции через обновление программного обеспечения (например, адаптер USB-SPI, адаптер USB-I2C, адаптер USB-CAN).

-Функция с открытым нижним интерфейсом, может быть разработано два раза, бесплатно различные языковые платформы (Labview, C #, VC + +, Qt, pyton, Labwindows/CVI, C + + Builder, VB, Delphi, LabView) два шаблонов приложений для разработки, программы и документы;

Драйвер был аутентифицирован цифровой подписью microsoft, и система версии Win8 и выше может использоваться без необходимости отключения цифровой подписи снова.

USB2SPIv2 USB t адаптер SPI USB-SPI горения/программатор PWM/GPO/ADC

Функция:

-Источник питания USB шины, интерфейс USB2.0;

Он может использоваться в качестве основной стороны шины SPI (хост/мастер).

Поддержка SPI slave mode, и может получать данные от slave.

-Обеспечение двустороннего преобразования адаптера между USB и SPI шиной.

-Максимальная тактовая частота SPI составляет 36 МГц, и скорость настраивается.

-Несколько SPI адаптеры могут быть доступны для работы одновременно (до 100).

-Поддержка 5 микросхем выбора сигналов для осуществления контроля мультиплексирования нескольких устройств в шинах.

-Применение несколько SPI адаптеров для работы с той же SPI шиной в то же время.

-Поддержка GPIO Программирование pin вывода высокого и низкого уровня или получить состояние уровня pin;

Возьмите загруззагрузчик для достижения обновления прошивки/программного обеспечения и обновления.

-Поддержка 8 способ АЦП (12 бит) аналогового напряжения сигнала (0 ~ 3,3 В) измерения, максимальная частота дискретизации может достигать 1 м;

-Функция интерфейса с открытым дном, может быть разработано два раза, бесплатно различные языковые платформы (Labview, C #, VC + +, Qt, pyton, Labwindows/CVI, C + + Builder, VB, Delphi, LabView) два шаблонов приложений для разработки, программы и документы;

USB2SPIv2 USB t адаптер SPI USB-SPI горения/программатор PWM/GPO/ADC
