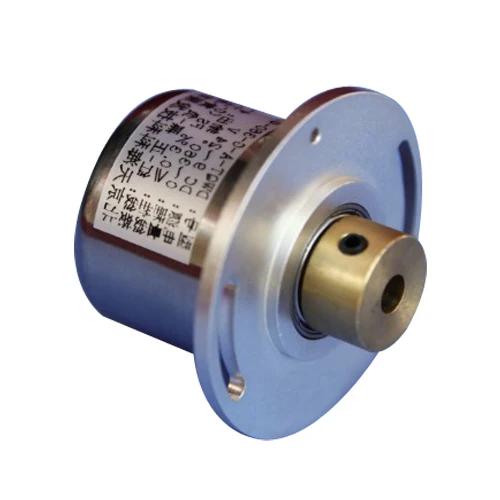

5 В Напряжение выход угол датчик углу исполнитель угловое смещение

Установка и примечания к работе

1. Датчик угла и протестированное устройство должны обеспечить концентрическое соединение, что может значительно улучшить точность измерения и срок службы датчика.

2, установка и соединительное отверстие вала датчика должны быть скользящими допусками, строго запрещено или трудно забивать установку.

3, вал датчика и пользовательский выход, рекомендуется использовать Гибкое соединение.

4, вал датчика и концентратор ротора пользователя, метод установки, сначала фиксирует вращающийся вал, а затем затягивает фланец датчика или винты крышки конца.

5, для того, чтобы найти или собрать механическую точку выравнивания и электрическую среднюю точку, первый крепежный вал, размещенный на необходимости обнаружения положения точек метки. Слегка привинтите винты на фланце или торцевой крышке, поверните корпус датчика, измерьте значение выходного тока мультиметром на средней измерительной точке (рекомендуется) (или начальной точкой), А затем Затяните крепежные винты. Перепроверьте правильно и установка завершена.

6. Рекомендуется использовать датчик угла полого вала, может лучше гарантировать концентричность установки.

• Если проблемы возникают во время использования датчика, сначала снимите датчик угла, предоставьте мощность Vcc, поверните вал, чтобы увидеть, есть ли выход сигнала напряжения, чтобы подтвердить, неисправен ли датчик или нет.
