Прототип PCB с din-рейку адаптер, 137.4x72 мм, для din-рейку проектов DIY

Описание

Прототип PCB с dinРейку адаптер. Для проектов Din Rail DIY.

Товар включает: 137.4x72 мм pcb 1 шт..
Адаптер Din Rail 1 пара.
Шурупы 4 шт..

Адаптеры (ноги): Для 35 мм, 32 мм или 15 мм на DIN-рейку,
Размер печатной платы: 137.4x72 мм/5.41 "x 2.83"
Толщина печатной платы: 1.6 мм.
Материал: fr-4 (стекловолокно).
Все отверстия покрыты.
Обе стороны идентичны.
Pcb A ~ X и 01 ~ 24 разъемы положение Pitch 5.0 мм/0.197 ", диаметр отверстия 1.3 мм, диаметр крепления 5.0 мм/0.197 "клеммные блоки уместны.
Другие колодки сетки (pitch) 2.54 мм/0.1 ", диаметр отверстия 0.9 мм.

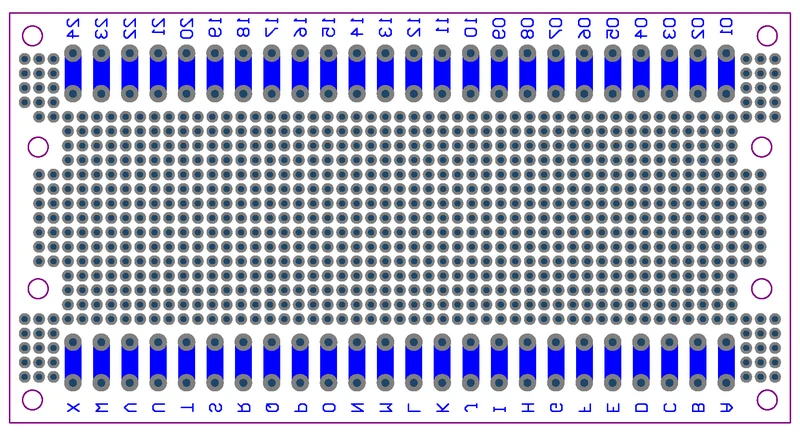

Дно Слои

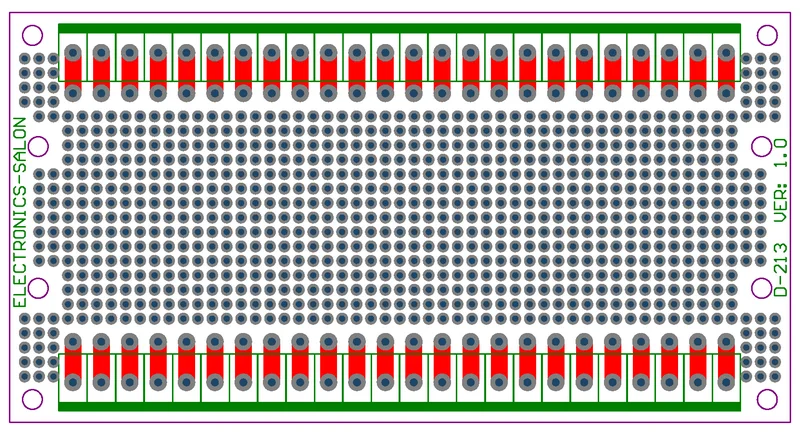

Топ Слои

DIN адаптер размеры рисунок

Другие размеры/типы или терминальный блок, пожалуйста, посетите мой магазин.
