Leadshine 86hs45 2 фазы ЧПУ Гибридный Шаговые двигатели NEMA 34 637.2 унций-в 8-приводит для ЧПУ, фрезерные станки, лазерная # sm364 @ SD
Описание
Leadshine 86HS45 2-фазовый гибридный шаговый двигатель NEMA 34 637,2 унций 8-ведет # SM364
Соответствие этих шаговых приводов:
DM556/ DM856/ M752 / M542/ M860/ M880A/ MA550/ MA860/ H850/
MA860/H850/MA860H/ ND882 / ND1182 / ND2282/M535/MD2278
(Нажмите на модель, чтобы прочесть и заказать ее)
Двухфазный шаговый двигатель 86HS45 подходит для широкого спектра приложений управления движением. Завершенный с 8 приводами мотора, мотор может быть соединен несколькими различными способами, включая биполярные серии, биполярные параллельные и однополярные.
Технические характеристики
Общие
| Угол поворота | 1,8 ° |
| Точность угла шага | + 5% (полный шаг, без нагрузки) |
| Температура подъем | 80°cmax |
| Окружающего Температура | -10 °C -- + 50 °C |
| Сопротивление изоляции | 100 M? min.500VDC |
| Прибор для тестирования Диэлектрической прочности | 500VAC в течение одной минуты |
| Вал радиальная игра | 0,06 Макс. (г-нагрузка) |
| Осевое играть | 0,08 Макс. (г-нагрузка) |
| Кол-во ведет | 8 |
| Партномер | Соединение | Удерживающий крутящий момент Oz-in (нм) | Фазовый ток (Ампер) | Фазовое сопротивление (Ом) | Фазовая индуктивность (mH) | Инерция ротора Oz-in-sec2(G * см2) |
| 86HS45 | Биполярный (параллельный) | 637,2 (4,5) | 6,0 | 0,375 ± 10% | 3,4 ± 20% | 0,01988 (1400) |
| Биполярный (серии) | 637,2 (4,5) | 3,0 | 1,5 ± 10% | 13,6 ± 20% | ||
| Однополярный | 453,12 (3,2) | 4,2 | 0,75 ± 10% | 3,4 ± 20% |
Типичные применения
Механические часы

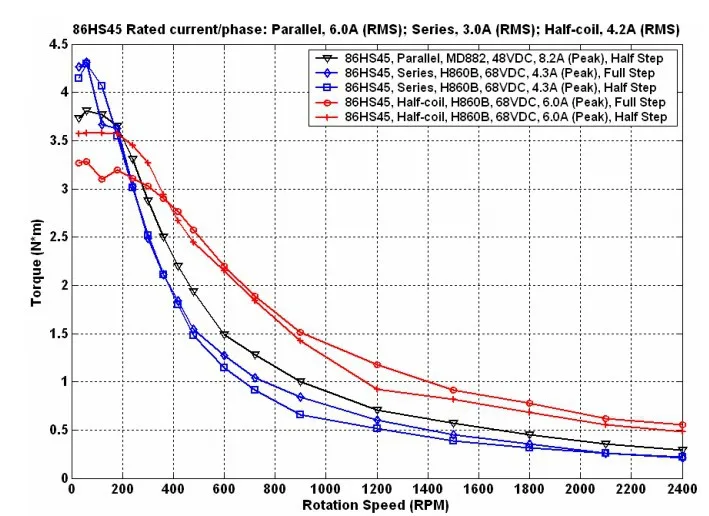

Скорость-Кривая крутящего момента
Однополярная и биполярная половина катушки, потому что мы? Повторно используем меньше поворотов, не дает нам большой низкий крутящий момент скорости, но из-за низкой индуктивности, держит крутящий момент на высоких скоростях. Биполярная Серия использует полную катушку, поэтому она дает очень хороший крутящий момент низкой скорости. Но из-за высокой индуктивности крутящий момент быстро отключается. Биполярная параллельная также использует полную катушку, так что она дает хорошую низкую производительность скорости. И его низкая индуктивность позволяет держать крутящий момент на высоких скоростях. Но помните, что мы должны увеличить ток на 40%, чтобы получить эти преимущества.
Кривые "скорость-крутящий момент" показывают максимальный крутящий момент, который может быть выдан на заданной скорости. При выборе двигателя убедитесь, что требуемый крутящий момент находится в пределах определенной кривой.
1 х Leadshine 86HS45 2-фазовый гибридный шаговый двигатель
Характеристики
- Сертификация
- ROHS / Европейский сертификат соответствия
- Тип
- Гибридные
- Номер модели
- 86HS45
- Угол Шага (градусы)
- 1.8 Degree
- Фаза
- 2
