4-свинец Nema17 шаговый двигатель 40oz-in (28N. см), 33 мм, 12 V, 0.4A с драйвером DM420, 128MIC

Описание

Товар включает в себя:

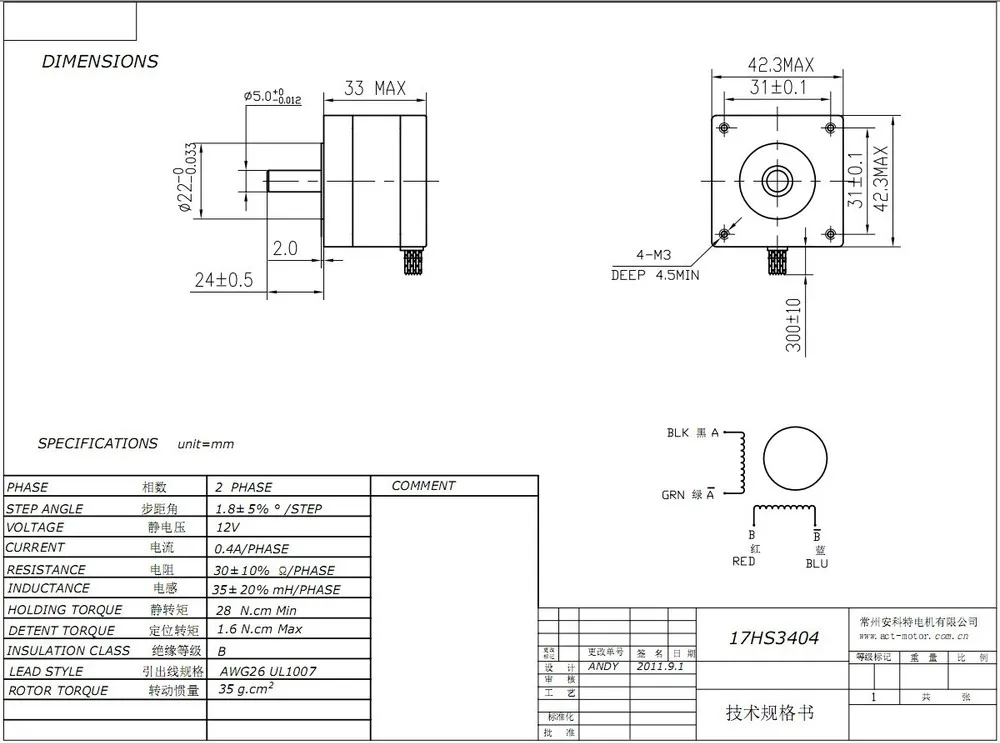

1 шт. Nema17 шаговый двигатель 40oz. С измельчитель одиночного вала. Длина оси 24 мм, диаметр оси 5 мм

17HS3404

1 шт. DM420, 128 микрошагов, лучше всего подходит для текущего 0.4A -- 1.7A мотор

DM420-это один из видов двухфазный гибридный шаговый электродвигатель драйвер,Напряжение привода, от 12 В постоянного тока до 36 В постоянного тока. Он предназначен для использования с 2-фазовый гибридный шаговый двигатель всех видов с 20 мм до 42 мм Толщина внешнего диаметра и менее 2.0A фазный ток. Эта схема, которую она принимает, аналогична цепи управления Сервоприводом, которая позволяет двигатель работать плавно почти без шума и вибрации. Крутящий момент, когда DM420 работает под высокой скоростью, также значительно выше, чем у других двухфазный драйвер, что? Более того, точность позиционирования также выше. Он широко используется в средних и больших размерах числовых устройств управления, таких как машина для гофрирования, ЧПУ и компьютерная вышивальная машина, упаковочные машины и так далее.

Особенности:

L высокая производительность, низкая цена

L средний ток управления, 2-фазный синусоидальной нагрузочная способность по току

L Напряжение питания от 12VDC до 36VDC

L оптоизолированный сигнал I/O

L перенапряжение, под напряжением, перегрузка, фаза короткого замыкания

L 8 каналов и автоматическое снижение холостого хода

L 8 каналов Выход фазный ток настройки

L автономный командный входной терминал

L крутящий момент двигателя относится к скорости, но не относится к шагу/революции

L высокая скорость запуска

L высокий крутящий момент при высокой скорости

Назначения и описание контактов:

1) штырьковые разъемы конфигурации

3. Функция выбора (с помощью выводы корпуса DIP для того, чтобы достичь этой Функция)

1) разрешение микрошага устанавливается SW 5,6, 7,8 DIP-переключателя, как показано в следующей таблице

2) Настройка тока в режиме ожидания

SW4 используется для этой цели. Выключение означает, что сила тока в режиме ожидания составляет половину от выбранного динамического тока и по значению, что режим ожидания будет таким же, как выбранный динамический ток.

3) Настройка выходного тока:

Первые три биты (SW 1, 2, 3) переключателя DIP используются для установки динамического тока. Выберите настройку

Самый близкий к требуемому току вашего двигателя
