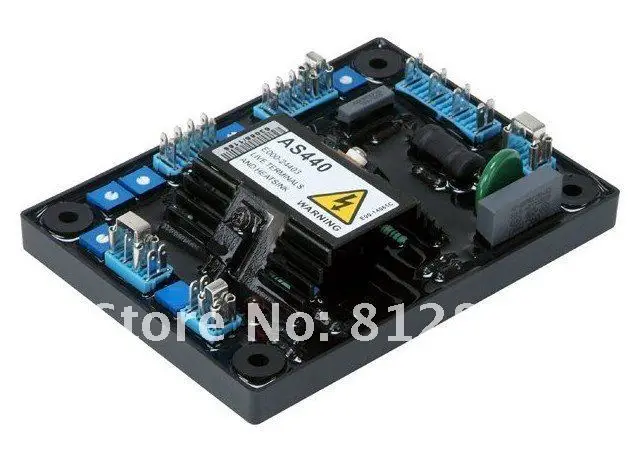

AVR AS440 синего цвета высокого качества + Бесплатная быстрая доставка (DHL, ТНТ, UPS)

AVR AS440 синий

Описание продукта:

AS440 общее описание

AS440 представляет собой полуволна фазы управлением тиристорного типа Автоматический регулятор напряжения и является частью системы возбуждения для бесщеточный генератор. В конструкции используется технология поверхностного монтажа (SMT) для высокой интеграции функций в малом следе ноги AVR.
Положительное напряжение, нарастание от остаточных уровней обеспечивается за счет использования эффективных полупроводников в электросхемах AVR. Схемы измерения мощности и напряжения имеют отдельные клеммы, что позволяет получить Мощность возбуждения непосредственно от обмотки статора для основных применений или от вспомогательной обмотки, если требуется Стабильная производительность короткого замыкания.
AVR соединен с основной обмоткой статора и обмотками поля exciter для обеспечения замкнутого управления петли выходного напряжения с регулированием нагрузки +/-1.0%.
Терминалы измерения напряжения AVR непрерывно проверяют выходные обмотки для целей контроля напряжения. В ответ на это напряжение образца AVR контролирует питание, подаваемое в поле exciter, и, таким образом, в основном поле, для поддержания выходного напряжения машины в указанных пределах, компенсируя нагрузку, скорость, температура и коэффициент мощности генератора.
Условия возбуждения ограничиваются безопасными сроками с помощью цепи защиты в пределах AVR.
Предусмотрена возможность подключения триммера дистанционного напряжения, что позволяет потребителю точно контролировать выход генератора.
Аналог входной сигнал при условии, что позволяет подключать к Newage регулятор мощности или другие внешние устройства с совместимыми выход.
AVR имеет механизм для Дроп амперметр, вольтметр, энергомер светодиодных панелей, чтобы позволить параллельную работу с другими аналогичными генераторами.
Технические данные
Зондирования вход
Напряжение джемпер по выбору
100-130 В переменного тока 1 фаза или
190-264 Vac 1 фаза
Частота 50-60 Гц Номинальная
Потребляемая мощность
Напряжение 100-264 В переменного тока 1 фаза
Частота 50-60 Гц Номинальная
Выход
Напряжение 82 V d. C. @ 200 V a. C.
Ток непрерывный 4A (см. примечание 1).
Переходное 7.5A для 10 секций.
Сопротивления 15 Ом Мин
(10 Ом Мин, когда входные вольт меньше 175 переменного тока)
Регулирование
+/-1.0% (см. примечание 2)
Тепловой дрейф
0.03% за град. C изменение окружающей среды AVR (см. примечание 3)
Типичные системы
Ответ AVR: 20 мс
Поданный ток до 90%: 80 мс
Напряжение машины до 97%: 300 мс
Внешний регулировки напряжения
+/-10% с 1 k Ом 1 ватт триммер (см. примечание 4)
Повышающее сопротивление снижает напряжение.
В зависимости от частоты защиты
Установочная точка: 94-98% Гц (см. примечание 5)
Блок питания рассеивания
12 Вт максимум
Наращивания напряжения
4 вольт @ AVR терминалы
Аналоговый вход
Максимальный вход: +/-5 в постоянного тока (см. примечание 6)
Чувствительность: 1 в для 5% вольт генератора (регулируется)
Входное сопротивление 1 k Ом
Квадрирования длина свисания вход
10 Ом нагрузки
Макс. Чувствительность: 0,07 а для 5% Дроп
Макс. Вход: 0,33 A
По сравнению с возбуждения защиты
Уставки 75 V dc
Задержка времени 10-15 секунд (фиксированная)
На окружающую среду
Вибрация: 20-100 Гц 50 мм/сек
100 Гц до 2 кГц 3,3 г
Рабочая температура: от-40 до + 70 °C (Примечание 7)
Относительная влажность: 0-70 °C 95% (примечание 8)
Температура хранения: от-55 до + 80 °C

Мы предлагаем в большом количестве и широкий vairety различных видов частей генератора Stamford с конкурентоспособной и высокой скидкой. Для получения более подробной информации, пожалуйста, свяжитесь с нами
