Бесплатная доставка Новый Leashine 2-фазный цифровой микрошаговый шагового привода DM856 работы 50-80VDC из 0.5A для 5.6A для (Национальная ассоциация владельцев электротехнических 23/34 мотор
Здравствуйте, друг, если вы хотите купить более 5 шт., пожалуйста, свяжитесь с нами, мы проинструктируем вас, как это сделать. Спасибо за понимание.



Особенности :
Антирезонансный, обеспечивает оптимальный крутящий момент и отрицает нестабильность среднего диапазона Автоматическая идентификация двигателя и технология автоматической настройки параметров, предлагает оптимальные ответы с различными моторами Многоступенчатый вход обеспечивает низкое разрешение для получения более высокого микроступенчатого выхода для плавной работы системы Программируемые разрешения микроступеней, от полного шага до 102400 шагов/об Напряжение питания до + 80 В постоянного тока Выходной ток программируемый, от 0.5A до 5.6A Частота входного импульса до 200 кГц Ttl совместимый и оптически изолированный вход Автоматическое уменьшение холостого хода Подходит для детей в возрасте от 2-phase и 4-фазами Поддержка режимов PUL/DIR и CW/CCW Защита от перенапряжения, перегрузки по току, фазовых ошибок,Введение:
Электрические источника электропитания постоянного тока (Tj= 25oC/77oF)
| Параметры | DM856 | |||
| 2 CMin | Типичное | Макс | Блок | |
| Выход ток | 0,5 | - | 5,6 (4,0 RMS) | А |
| Напряжение питания | 20 | 36 | 40 | Постоянный ток |
| ) Логический сигнал ток | 7 | 10 | 16 | MA |
| Импульсная Входная частота | - | 200 | КГц | |
| Сопротивление изоляции | 500 | - | - | МОМ |
Разъем P1 конфигурации
| Pin Функция | Детали |
| PUL + (+ 5 V) | Импульсный сигнал:В режиме одиночного импульса (импульса/направления), этот вход представляет импульсный сигнал, эффективный для каждого восходящего края или падающего края (устанавливается внутренней перемычкой J1); 4-5 В при PUL-HIGH, 0-0,5 В при PUL-LOW. В двухимпульсном режиме (пульс/пульс) этот вход показывает по часовой стрелке (CW) пульс. Для надежного ответа ширина импульса должна быть больше 1,5 МКС. Серии подключения резисторов для ограничения тока при использовании + 12 В или + 24 В. |
| Пул-(пул) | |
| Дир + (+ 5 V) | Дир сигнала:В одноимпульсном режиме этот сигнал имеет низкий/высокий уровень напряжения, представляющий два направления вращения двигателя; в двухимпульсном режиме (устанавливается внутри J1), этот сигнал является счетчиком-тактовым (CCW) импульсом, эффективным для низкого уровня. Для надежного отклика на движение Сигнал DIR должен быть впереди сигнала PUL по крайней мере на 5 МКС. 4-5 в при DIR-HIGH, 0-0,5 В при DIR-LOW. |
| DIR-(DIR) | |
| Ена + (+ 5 V) | Включает сигнал:Этот сигнал используется для включения/отключения драйвера. Высокий уровень (NPN контрольный сигнал, PNP и дифференциальный контроль сигналы, а именно низкий уровень для включения.) для включения драйвера и низкий уровень для отключения драйвера .. Обычно не подключен (включен). |
| Эна-(Эна) |
Разъем P2 конфигурации
| Pin Функция | Детали |
| + Постоянного тока | Источник питания, 20 ~ 40 В постоянного тока, включая колебания напряжения и EMF напряжения. |
| GND | Мощность местах. |
| A +, A- | Двигателя двигателем постоянного тока однофазный A |
| B +, B- | Двигателя двигателем постоянного тока однофазный B |
Выбор микроступенчатого разрешения и выходного тока привода
Микроступенчатые разрешения и выходной ток программируются, первый может быть установлен от полного шага до 102400 шагов/об и последний может быть установлен от 0.5A до 5.6A.

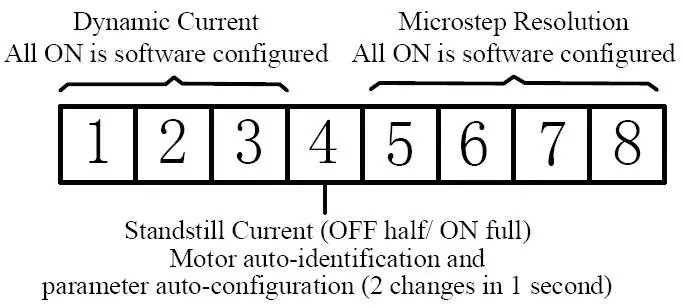

Тем не менее, в тех случаях, когда это не в программном обеспечении настроить режим, этот драйвер используется 8-битный DIP-переключатель, чтобы установить разрешение microstep и мотор рабочий ток, как показано ниже:

Microstep Разрешение выбор
Если он не находится в режиме настройки программного обеспечения, разрешение микрошага устанавливается SW5, 6, 7, 8 DIP-переключателя, как показано в следующей таблице:
| Microstep | Шаги/об. (для 1,8oМотор) | SW5 | SW6 | SW7 | SW8 |
| 1 до 512 | По умолчанию/программное обеспечение настроено | На | На | На | На |
| 2 | 400 | Off | На | На | На |
| 4 | 800 | На | Off | На | На |
| 8 | 1600 | Off | Off | На | На |
| 16 | 3200 | На | На | Off | На |
| 32 | 6400 | Off | На | Off | На |
| 64 ГБ | 12800 | На | Off | Off | На |
| 128 | 25600 | Off | Off | Off | На |
| 5 | 1000 | На | На | На | Off |
| 10 | 2000 | Off | На | На | Off |
| 20 | 4000 | На | Off | На | Off |
| 25 | 5000 | Off | Off | На | Off |
| 40 | 8000 | На | На | Off | Off |
| 50 | 10000 | Off | На | Off | Off |
| 100 | 20000 | На | Off | Off | Off |
| 125 | 25000 | Off | Off | Off | Off |
Текущие параметры
Если он не находится в режиме настройки программного обеспечения, первые три бита (SW1, 2, 3) DIP-переключателя используются для установки динамического тока. Выберите настройку, наиболее близкую к требуемому току двигателя.
| Максимальный ток | Измерения среднеквадратичного значения тока | SW1 | SW2 | SW3 |
| По умолчанию/по настроено (от 0,5 до 5.6A) | OFF | OFF | OFF | |
| 2.1A | 1.5A | На | OFF | OFF |
| 2.7A | 1.9A | OFF | На | OFF |
| 3.2A | 2.3A | На | На | OFF |
| 3.8A | 2.7A | OFF | OFF | На |
| 4.3A | 3.1A | На | OFF | На |
| 4.9A | 3.5A | OFF | На | На |
| 5.6A | 4.0A | На | На | На |
Примечание:Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем Настройка динамического тока, особенно в условиях высокой скорости.

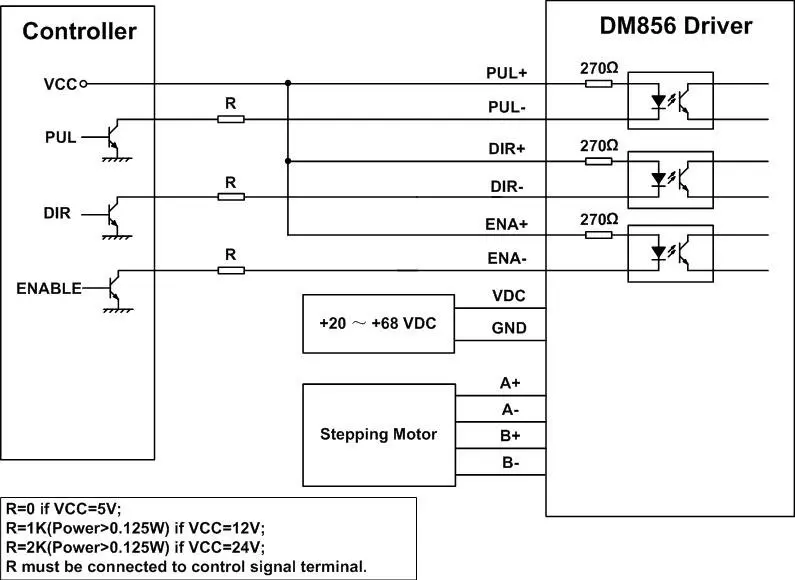

Типичные применения

Механические характеристики (единица измерения: мм [дюйм]):
