4 оси Nema 23 Шаговые двигатели 425oz-in, 3A, 112 mmCNC мельница Управление 50vdc/4.2a/128 128mric

Описание

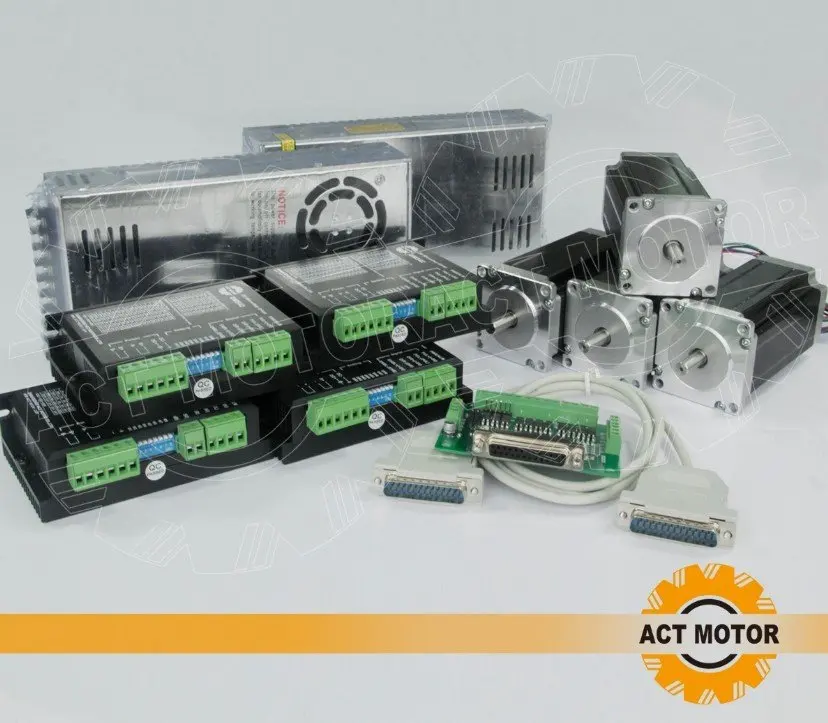

4 оси Nema 23 шаговый двигатель 425 oz & драйвер DM542 CNC

Товар включает в себя:

4 шт. Nema23 шаговый двигатель 425 oz. В с одним валом. Длина оси 21 мм, диаметр оси 8 мм

4 шт. драйвер DM542 18-50VDC, пиковый ток 4.2A, 128 микростеп

2 шт Блок питания 350 Вт, 36 В

1 шт. 6 осей brekaout плата и 1 шт. параллельный кабель

Примечание:

Если вам нужно 3 AIXS 425 OZ мотор CNC Комплект:

Http://www.aliexpress.com/store/product/3Axis-CNC-Nema-23-single-shaft-Stepper-Motor-425oz-in-Driver-4-2A-128-Microstep-Mill/406914_633921591.html

Руководство для 2-фазовый Гибридный Драйвер шагового двигателяDM542

Введение:

DM542 является типом двухфазного гибридного шагового двигателя, напряжение привода которого от24VDC для 50VDC. Он предназначен для использования с 2-фазовый гибридный шаговый двигатель всех видов С наружным диаметром 42 мм до 86 мм и фазовым током менее 4,0 А.Эта схема, которую он принимает, аналогична цепи сервопривода управления, который позволяет мотору работать плавно почти без шума и вибрации. Крутящий момент при работе DM542 на высокой скорости также значительно выше, чем у других двухфазных водителей, более того, точность позиционирования также выше. Он широко используется в средних и больших измерительных устройствах, таких как изогнутая машина, станок с ЧПУ, компьютерная вышивальная машина, упаковочные машины и так далее.

Особенности:

L высокая производительность, низкая цена

L средний ток управления, 2-фазный синусоидальной нагрузочная способность по току

L Напряжение питания от 24VDC до 50VDC

L оптоизолированный сигнал I/O

L Защита от перенапряжения, фазового короткого замыкания

L 15 каналов деления и автоматическое уменьшение холостого хода

L 8 каналов Выходная фаза Настройка тока

L офлайн-командный входной терминал

L крутящий момент двигателя относится к скорости, но не относится к шагу/обороту

L высокая скорость запуска

L высокий крутящий момент при высокой скорости

Электрические характеристики:

Первые три бита (SW 1, 2, 3) DIP-переключателя используются для установки динамического тока. Выберите настройку

Ближе всего к вашему мотору требуется ток

4) функция полу-потока:

Функция полу-потока заключается в том, что нет импульса шага после 500 MS, выходной ток драйвера автоматически снижается до 70% номинального выходного тока, который используется для предотвращения нагрева двигателя.

4. Мощность соединения

(1) + v, GND: источник питания.

+ V: источник питания, 16 ~ 50 В постоянного тока, включая колебания напряжения и EMF напряжения. Максимальный ток 5а.

(2) A + A-B + B-: Подключение 2-фазных шаговых двигателей.

Водителя и 2-фазовый гибридный шаговый двигатель с использованием четырехпроводного соединения, мотора можно подключить параллельно и серия биполярные. Что касается биполярного соединения, то это более высокая производительность с высокой скоростью, но ток драйвера больше (он в 1,73 раз больше, чем ток обмотки двигателя).
Подключаясь в серии, ток водителя равен обмотке мотора.

Мы осуществляем доставку по всему миру!

Коммутационной платы:

Описание:
• Встроенный разъем db25.
• Выходной контакт DB25: P1, P2, P3, P4, P5, P6, P7, P8, P9, P14, P16, P17.
• Входной контакт DB25: P10, P11, P12, P13, P15.
• Штифт DB25 GND: P18-P25.
• Источник питания: + 5 В постоянного тока.
• Встроенный оптический соединитель класса C.
• Высокое качество с технологией поверхностного монтажа.
