Nema34 шаговый двигатель 2.8A/890oz-in с водителем, пик 7.8A, 256 micsteps ЧПУ комплект
Цена: $95
есть в наличии
Реклама: ООО "АЛИБАБА.КОМ (РУ)" ИНН: 7703380158
Описание
Этот посылка включает в себя:

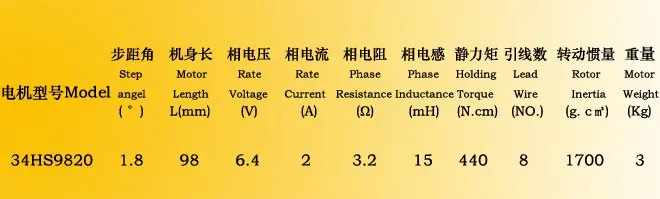

1 шт. nema 34 шаговый двигатель 34HS9820 890Z-IN биполярный/2.8A

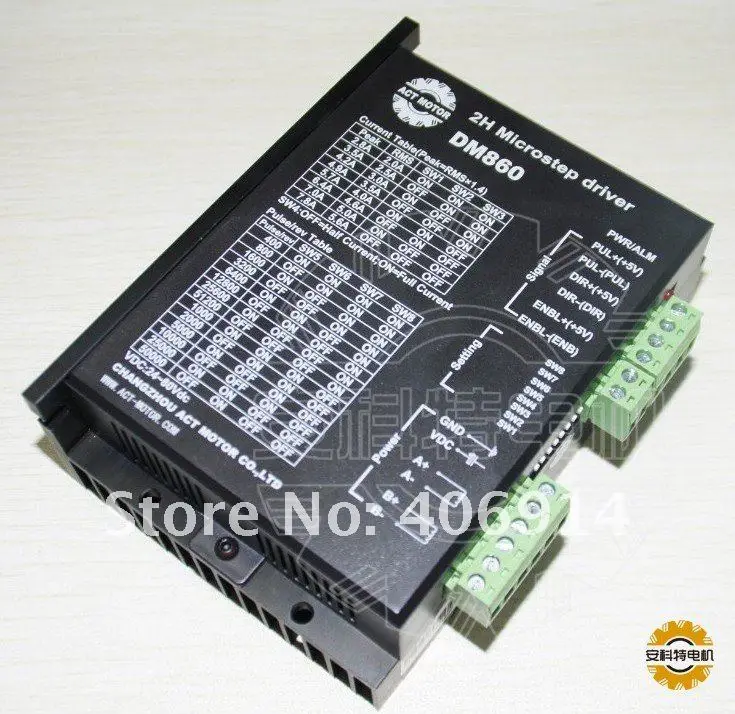

1 шт. Драйвер шагового двигателя пиковый 7.8A, 24-80VDC, 256 misxteps DM860
DM860-это один из видов двухфазный гибридный шаговый электродвигатель драйвер накопитель напряжение которых составляет от 24VDC для 80VDC. Он предназначен для использования с 2-фазовый гибридный шаговый двигатель всех видов с 57 мм до 110 мм наружный диаметр и менее 7.8A фазный ток.Эта схема, которую она принимает, аналогична цепи управления Сервоприводом, которая позволяет двигатель работать плавно почти без шума и вибрации. Крутящий момент, когда DQ860MA работает под высокой скоростью, также значительно выше, чем у других двухфазный драйвер, более того, точность позиционирования также выше. Он широко используется в средних и больших размерах числовых устройств управления, таких как машина для гофрирования, ЧПУ и компьютерная вышивальная машина, упаковочные машины и так далее.
Особенности:
L высокая производительность, низкая цена
L средний ток управления, 2-фазный синусоидальной нагрузочная способность по току
L Напряжение питания от 24VDC до 80VDC
L оптоизолированный сигнал I/O
L перенапряжение, под напряжением, перегрузка, фаза короткого замыкания
L 14 каналов и автоматическое снижение холостого хода
L 8 каналов Выход фазный ток настройки
L автономный командный входной терминал
L крутящий момент двигателя относится к скорости, но не относится к шагу/революции
L высокая скорость запуска
L высокий крутящий момент при высокой скорости
Электрические характеристики:
Электрические характеристики:
Вход напряжение 24-80VDC
Электрические характеристики:
Вход напряжение 24-80VDC
Вход ток <6A
Выходной ток 2.8A ~ 7.8A
Выходной ток 2.8A ~ 7.8A
Влажность не конденсация, без капель воды
Противогаз горючих газов и проводящая пыль
Противогаз горючих газов и проводящая пыль
Назначения и описание контактов:
1) штырьковые разъемы конфигурации
| Pin Функция | Детали |
| PUL +, PUL- | Импульсный сигнал, PUL + является положительным концом импульсов входного штыря PUL-это отрицательный конец импульсного входного штыря |
| DIR +, DIR- | DIR сигнал: DIR + является положительным концом входного штыря направления DIR-это отрицательный конец входного штыря направления |
| ENBL + | Включение сигнала: ENBL + является положительным концом входного штыря направления. Этот сигнал используется для включения/отключения драйвера. Высокий уровень для включения драйвера и низкий уровень для отключения драйвера. |
| ENBL- | ENBL-это отрицательный конец входного штыря направления. Обычно не подключен (включен) |
2) схема проводов контактов:
Контрольные сигналы ПК могут быть активны на высоком и низком электрическом уровне. Когда высокий уровень электропитания активен, все контрольные отрицательные сигналы будут соединены вместе с GND. Когда низкий уровень электропитания активен, все контрольные положительные сигналы будут соединены вместе с открытым портом. Теперь можете сделать два примера (открытый сборник & PNP), пожалуйста, проверьте их:
Рис. 1. Входная портовая плата (подключение Ян)
ПК Откройте выходной разъем
Фиг. 2 Входная портовая плата (подключение Инь)
ПК выход PNP
Примечание: Когда VCC = 5 В, R = 0
В тех случаях, когда VCC = 12 V, R = 1 K> 1 Вт/8 Вт
В тех случаях, когда VCC = 24В, R = 2 K,> 1 Вт/8 Вт
R должен подключаться в части контрольного сигнала.
3. Функция выбора (с помощью выводы корпуса DIP для того, чтобы достичь этой Функция)
1) разрешение микрошага устанавливается SW 5,6, 7,8 DIP-переключателя, как показано в следующей таблице:
| SW5 | На | OFF | На | OFF | На | OFF | На | OFF | На | OFF | На | OFF | На | OFF |
| SW6 | На | На | OFF | OFF | На | На | OFF | OFF | На | На | OFF | OFF | На | На |
| SW7 | На | На | На | На | OFF | OFF | OFF | OFF | На | На | На | На | OFF | OFF |
| SW8 | На | На | На | На | На | На | На | На | OFF | OFF | OFF | OFF | OFF | OFF |
| PULSE/REV | 400 | 800 | 1600 | 3200 | 6400 | 12800 | 25600 | 51200 | 1000 | 2000 | 5000 | 10000 | 25000 | 50000 |
2) Настройка тока в режиме ожидания
SW4 используется для этой цели. Выключение означает, что сила тока в режиме ожидания составляет половину от выбранного динамического тока и по значению, что режим ожидания будет таким же, как выбранный динамический ток.
3) Настройка выходного тока:
Первые три биты (SW 1, 2, 3) переключателя DIP используются для установки динамического тока. Выберите настройку
Самый близкий к требуемому току вашего двигателя
| Выходной ток (A) | ||||
| SW1 | SW2 | SW3 | Пиковый | RMS |
| На | На | На | 2,80 | 2,00 |
| OFF | На | На | 3,50 | 2,50 |
| На | OFF | На | 4,20 | 3,00 |
| OFF | OFF | На | 4,90 | 3,50 |
| На | На | OFF | 5,70 | 4,00 |
| OFF | На | OFF | 6,40 | 4,60 |
| На | OFF | OFF | 7,00 | 5,00 |
| OFF | OFF | OFF | 7,80 | 5,60 |
4) функция полупотока:
Полу-потока функция заключается в том, что там не шаг импульса after200 MS, драйвер выходной ток автоматически уменьшено до 40% от номинального выходного тока, который используется для предотвращения жары двигателя.
4. штифты двигателя и мощности:
| Двигатель и шпильки | 1 | A + | Моторы проводки |
| 2 | A- | ||
| 3 | Модель B + | ||
| 4 | В в-режиме | ||
| 5,6 | DC + постоянного тока | Мощность питания | Мощность питания: DC24-80VDC Максимальный входной ток не может достигать 6А |
5. Механическая Спецификация:
Для 20 мм пространства вокруг, не может быть помещен рядом с другими нагревательными устройствами. Более того, Избегайте пыли, масляного тумана, коррозионного газа, повышенной влажности и высокой вибрации. (Единица = мм)
6. Настройка устранения неисправностей
1), состояние индикации света
PWR: зеленый, нормальный рабочий свет.
ALM: красный, аварийный свет, двигатель с фазовой короткого замыкания, перенапряжения и защиты от низкого напряжения.
PWR: зеленый, нормальный рабочий свет.
ALM: красный, аварийный свет, двигатель с фазовой короткого замыкания, перенапряжения и защиты от низкого напряжения.
2) неприятностей
| Сигнальный индикатор | Причин | Мер |
| Светодиодный off поворота | Неправильное соединение для питания | Проверьте проводку и мощность |
| Низкое напряжение для мощности | Увеличивает напряжение питания | |
| Двигатель не работает, без удерживающего крутящего момента | Неправильное подключение шагового двигателя | Внесения изменений в свои проводки |
| Сигнал сброса эффективен при автономном режиме | Сделать сброс неэффективный | |
| Двигатель не работает, но поддерживает крутящий момент | Без ввода импульсный сигнал | Настройка PMW и уровня сигнала |
| Двигатель работает неправильном направлении | Неправильный отгоранием питающих соединение | Изменение соединения для любого из 2 проводов |
| Неправильный входной сигнал направления | Изменять направление установка | |
| Крутящий момент мотора слишком мал | Слишком маленький по сравнению с настройками тока | Правильный Номинальный ток установка |
| Разгон слишком быстро | Снизить разгон | |
| Двигатель киосков | Исключает механическое повреждение | |
| Драйвер не совпадает с двигателем | Изменить подходящий драйвер |
Характеристики
- Крутящий Момент
- 890OZ
- Тип
- Гибридные
- Фаза
- 4
- Ток / Фаза
- 2.8A
- Сертификация
- Европейский сертификат соответствия / ИСО / ROHS
- Угол Шага (градусы)
- 1.8
- Номер модели
- 34HS9820
- current
- 2.0A
- stepper motor
- 34HS9820
- Place of Origin
- Jiangsu, China (Mainland)
