Pi выделенная плата AK4137 цифровая сетевая схема вещания поддержка I2S 32 384K DSD256

Только синяя доска на основной картинке (готовая доска припаивается и протестирована), и винтовая медная колонна, не содержит Raspberry Pi!

Raspi-AK4137 I2 Sand DSD цифровая схема вещания

Поддержка VOLUMIO или MOODE системы воспроизведения!

Эта плата поддерживает выход s I2S signal16-32bit 44,1-384 K! DSDSignal поддерживает DSD64 DSD128 DSD256! поддержка DOP turn DSD/I2S!

На голубая доскаDOUTИнтерфейс является выходным интерфейсом сигнала, продолжить просмотр описания продукта для определения интерфейса!

Raspi-AK4137plateОсновная функция заключается в качестве сигнала useRaspberry piUpgradeRaspberry piofi2s, уменьшении джиттера. И для этого. raspberry piOfI2SOutput без повязки на вопросы! raspberry pioriginalI2SOutput без banmclkand большинство высокопроизводительных onesdacneedclkability для работы. alsoak4137часы восстановления снижены. raspberry piOutput усилитель сигнала джиттера.

Эта плата поддерживает Raspberry pi 2B 3B 3B + 4B

Способ его использования состоит в том, чтобы вставить доску непосредственно в качестве основного рисунка. Raspberry piAbove, закрепленный с винтовой медной колонной. Raspberry pibushvolumioormoodeplaying система, запуск и настройка для использования.

MOODESystem SettingsHiFiBerry DACdrive 。

VOLUMIOSystem OpenI2S DAC UseHiFiBerry DACdrive.

Эта система поддерживает s broadingudisc, мобильный жесткий диск, карта памяти, зазвучание выше, поддержка alsoAirPlay, QQMusicQplayWait для беспроводного вещания (можно использовать вместо Bluetooth).

В соответствии с новейшими стандартами Raspberry pi 3B + с точки зрения производительности, эта схема поддерживает playbackWAV APE FLAC MP3Ordinary форматы аудиофайлов, таких как, DSDSupportDSF DFFSuffix файл.

WAVDocuments поддерживаются до 32 бит 192 Kplay (документы с более высокими частотами дискретизации временно недоступны для тестирования).

Поддержка воспроизведения flacstay8 под уровнем сжатия to24bit 192 K (документы с более высокими битами и более высоким уровнем выборки не являются нестабильными, более высокий уровень сжатия никогда не пробовал) не говоря уже о других более низких уровнях сжатия.

Быстрая, нормальная, высокая, очень высокая, четыре уровня сжатия поддерживаются to24bit 192 K; уровень stayinsacompression поддерживает 24bit 44,1 K 48 KPlay. (Нет файлов с более высоким уровнем выборки, которые не могут быть протестированы)

Другие обычные музыкальные файлы с компрессионными форматами lossy, как правило, поддерживаются на самом высоком уровне, не испытаны один за другим!

DSDDocument supportDSD64 DSD128 DSD256Play 。

Примечания: Вышеуказанные результаты тестирования используются в комбинации. Raspberry pi 3B + измеряется на плате.

Raspi-AK4137plateЕсть два режима питания.:

Первый метод используется напрямую. Микроустораспберри pi блок питания, эта плата следует за directlyRaspberry pikaking блок питания с помощью иглы arraying.

Второй метод может быть от этого board.5VPorts питания к всей системе вместо того, чтобы быть usedRaspberry piOfmicrousbpower supply.

Два режима питания могут быть использованы только одновременно, но не в то же время.! Первый метод рекомендуется для источника питания. 5VVoltage2. 5A источник питания для тока выше.

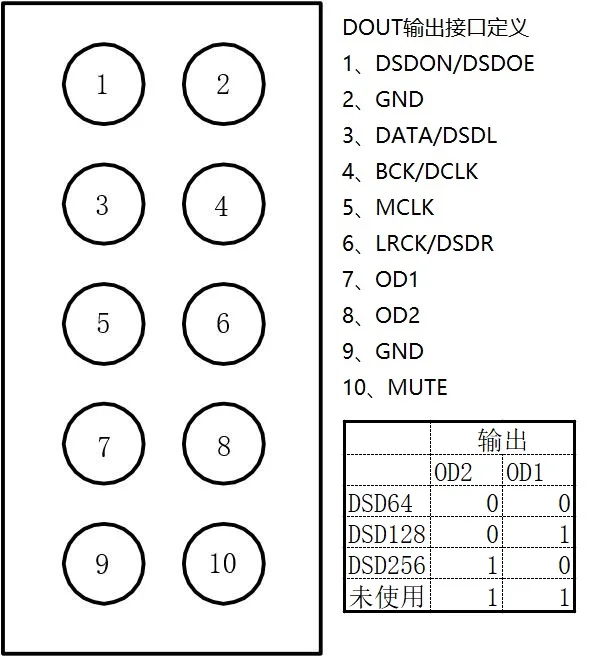

Выход интерфейса:

Введение в настройки функций платы (настройки adoptKport):

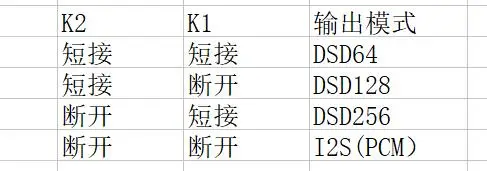

1. Установите выходной режим, чтобы пройти через порт 1 номер 2 (К1, К2) см. Таблицу ниже.

2. Установите режим upPCMOutput outputbitNumber passK3 K4Set см. Таблицу ниже.

3. Установить uppcmsamration rate выходного режима adoptK5 K6 K7Set см. Таблицу ниже.

4. Установите режим фильтра, чтобы пройти через K8 K9Set см. Таблицу ниже.

5. Настройки DOPMode adoptK10Set

Короткий connectionK10openDOPPattern, чтобы сломать offk10closedopшаблон. ThereDOPIt сигнал от малинового пирога., это входной сигнал to4137сигнала чипа. 4137чипов может быть inputDOPSignal, но не outputDOPsignal!

VOLUMIOOnly playbackDSDOutputDOP, другое предложение-слушать onlyDSDTime usedopшаблон, вы можете создать один разделяемый dsdplaylist, PCMandDSDMixed воспроизведение не рекомендуется.

Аппаратные средства Инструкция по установке:

Обратите внимание, что он показан на следующих уплотнителях figureA B C DInstall под четырьмя медные Держатели (отгрузка прокладки винта медной колонны с поясом)

\
