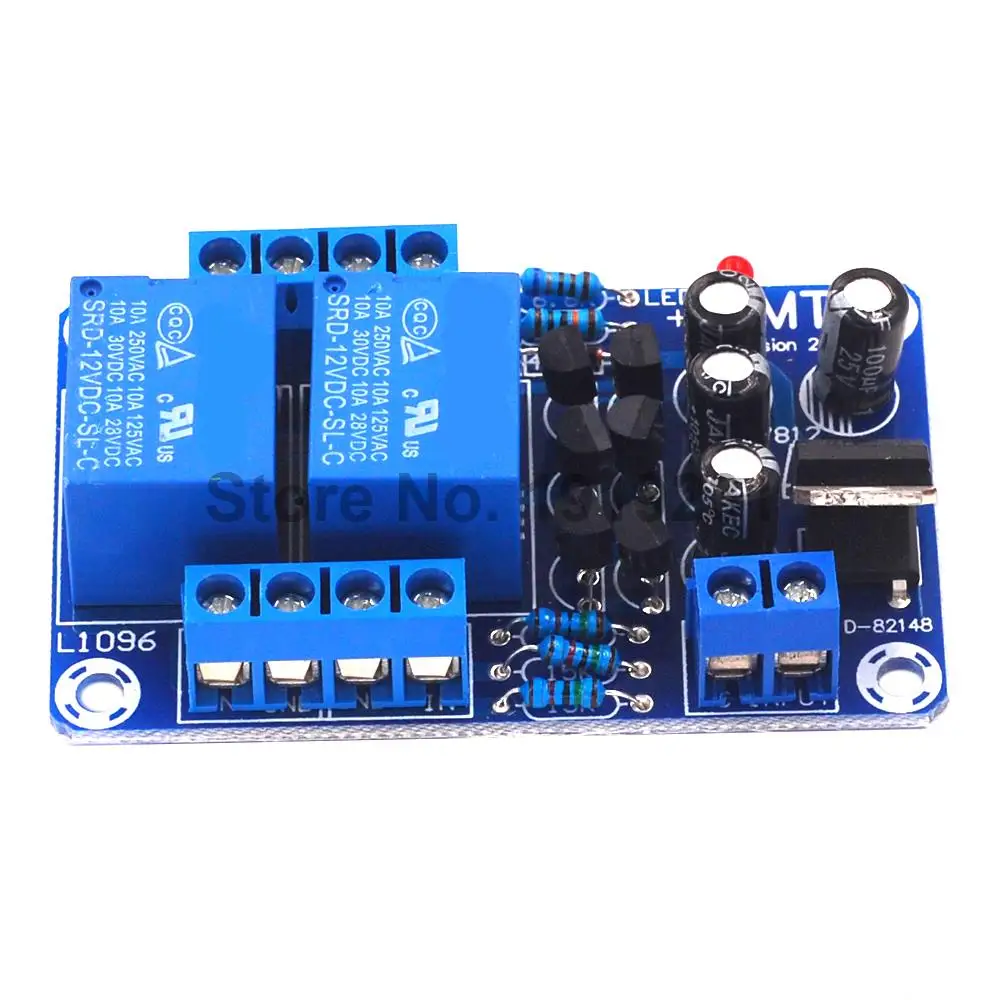

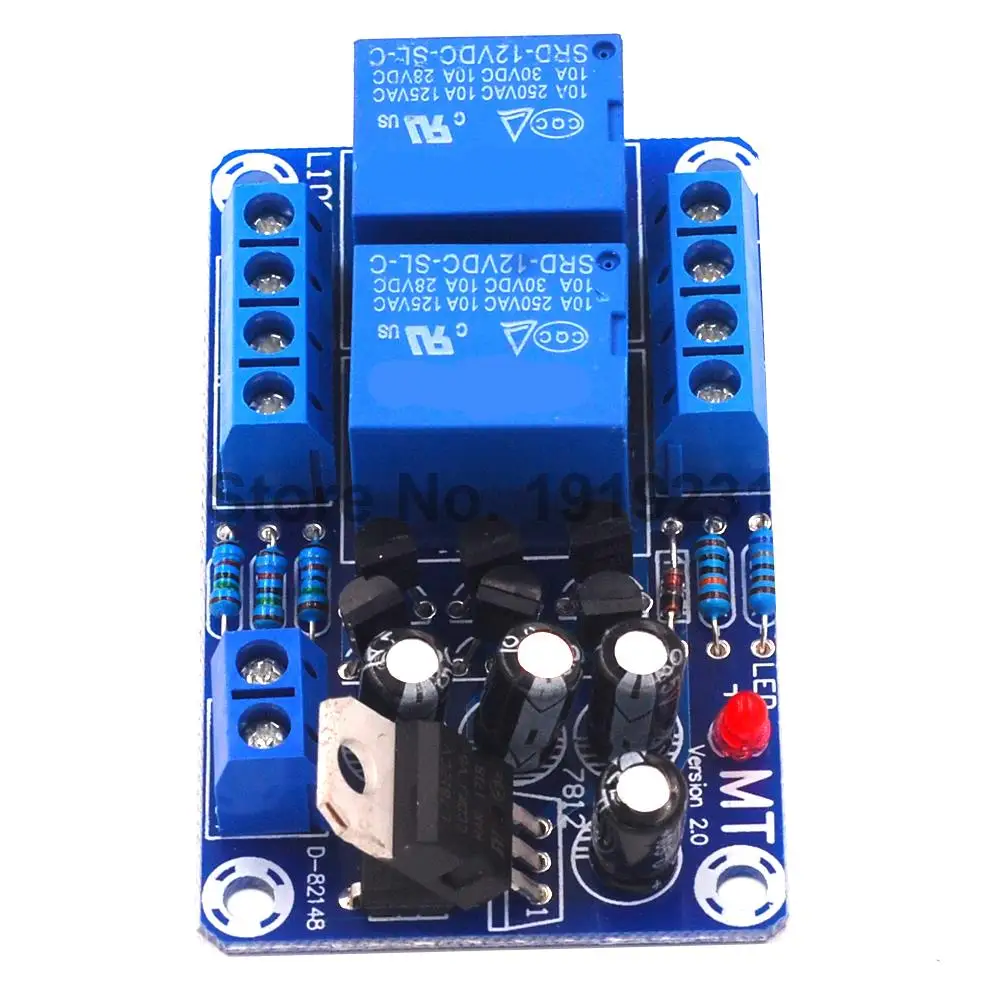

Двойное реле защита задержка загрузки и DC детектор спикер стерео усилитель плата защиты печатной платы

Название продукта: Защитная панель динамика
Модель продукта: YX1096
Напряжение питания: 12 В переменного тока (трансформатор переменного тока 12 В должен быть подключен самостоятельно)
Тип канала: два канала
Тип нагрузки: максимальный ток 10А
Выходная мощность: до 400 Вт * 2

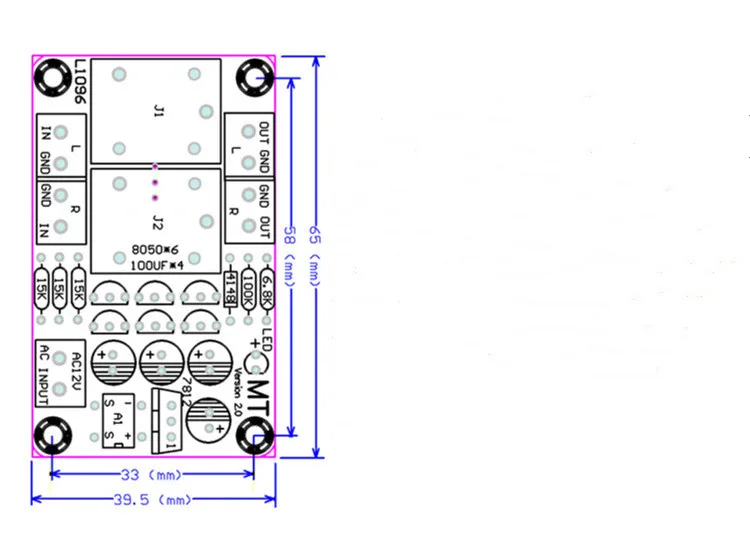

Размер изделия: Длина 65 мм * Ширина 39,5 мм * высота 23 мм
Размер установки: 58*33 мм
Вес изделия: 37 г

Защитная панель динамика имеет функцию задержки включения питания (около 3 секунд) и защиты постоянного тока (напряжение управления составляет около 1 в). Схема платы проста, проста в изготовлении, безопасна и надежна. Светодиодный дисплей состояния загорается, когда он защищен, и работает нормально. Гаснет в то время. Он принимает 15а реле высокого тока, которое подходит для большинства плат усилителя мощности. Рабочее напряжение 12-15 в, для чего требуется независимый источник питания.

Советы:
1. Защита динамиков требует самостоятельного источника питания и не может поделиться одной обмоткой с другими схемами.
2. Схема BTL требует двух наборов защитные платы (один набор одного канала)
3. Защитная плата подходит только для двух усилителей питания и не может использоваться для одиночный блок питания усилителей.
