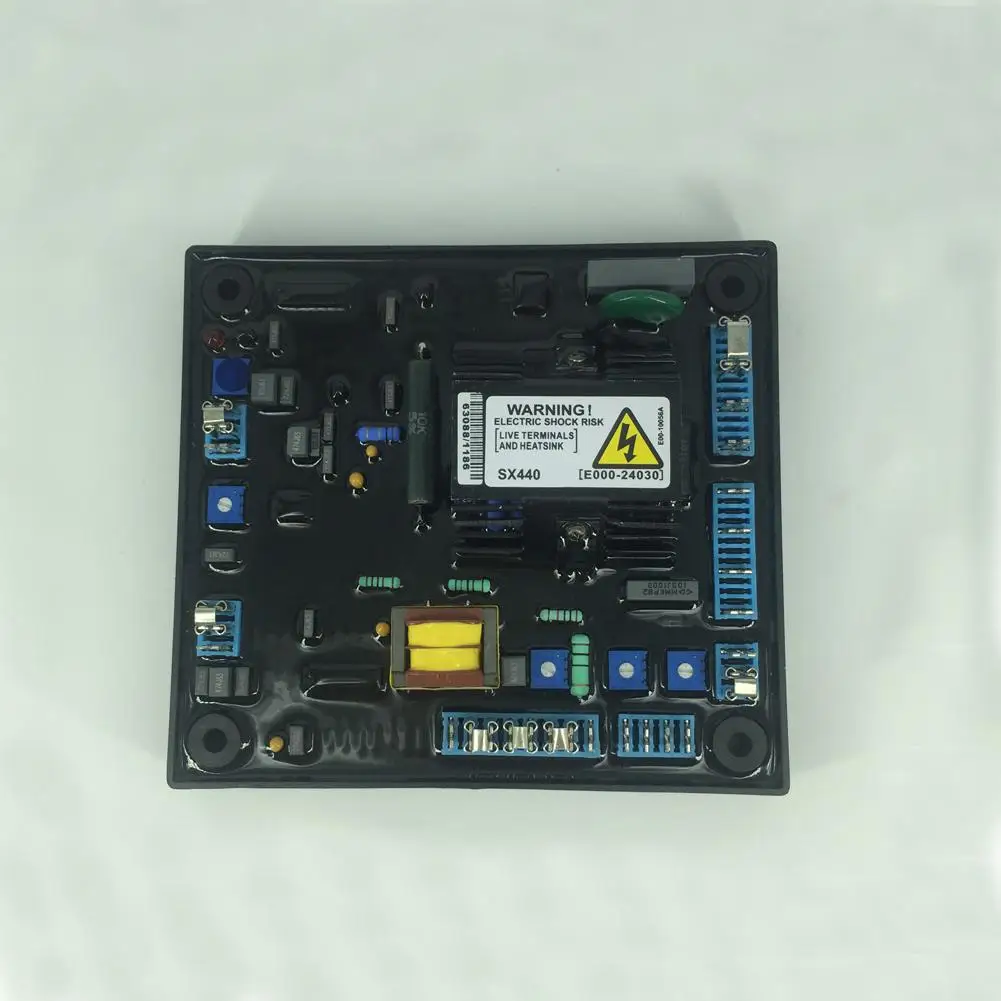

AVR SX440 Модуль Автоматический регулятор напряжения для генератора NEWAGE DHO

Описание

-- Мощность возбуждения происходит от трехфазного генератора постоянного магнита (PMG), чтобы изолировать схемы управления AVR от эффектов нелинейных нагрузок и уменьшить радиочастотные помехи на терминалах генератора.

Описание:

Категория товара: AVR SX440

Зондирования Вход:

Напряжение: 190-264 В переменного тока Макс, 1 фаза 2 провода:

Частота: 50-60 Гц Номинальная:

Мощность inpot:

Напряжение: 140-220 В переменного тока Макс, 3 фазы, 3 провода:

Ток: 3A/фаза

Частота: 100-120 Гц Номинальная

Out

Напряжение: Макс 120 В/DC

Ток: непрерывный 2.7A/DC

Прерывистый 6А для 10 секс

Сопротивление: 15 Ом минимум

Регулирование: +/-1%

Тепловой дрейф: 0.03% за deg. C изменение в AVR окружающей среды

Мягкое время пуска: 3 сек

Типичные системы

AVR respone: 10 мс

Поданный ток до 90%: 80 мс

Напряжение машины до 97%: 300 мс

Регулировка внешнего напряжения: +/-10% с 1 k Ом 1 Вт триммер

В зависимости от частоты защиты

Установочная точка: 95% Гц

Наклон: 170% вниз до 30 Гц

Мощность рассеивания: 12 Вт максимум

Аналоговый вход

Максимальный вход: +/-5 V/DC

Чувствительность 1 в для 5% вольт генератора (регулируется)

Входное сопротивление 1 k Ом

Квадрирования длина свисания вход

10 Ом нагрузки

Максимальная чувствительность: 0.07A для 5% Drop OPF

Макс. Вход: 0.33A

По сравнению с возбуждения защиты

Точка установки: 75 в/DC

Реле времени: 10 сек

На окружающую среду

Вибрация: 20-100 Гц (50 мм/сек), 100 Гц-2 кГц

Рабочая температура: от-40 °C до + 70 °C

Относительная влажность: 95%

Температура хранения: от-55 °C до + 80 °C

Упаковка:

AVR SX440 1 шт

Руководство по эксплуатации на английском языке 1 шт.
