6-20 ГГц векторный Сетевой Инструмент Анализатор сети SMA/3,5 мм CalKit открытый/короткого замыкания/нагрузки/через опционально
Описание
Как определить хорошие Калибровочные детали:
1. Инструменты для калибровки должны быть точными, наши измерения основаны на onE5071C + 85052D, гарантия точности.
2 калибратора, за исключением индикаторов нагрузки, индекс открытого замыкания и короткого замыкания также должен быть точно определен в приборе.
3 профессиональная техническая поддержка является основой для обеспечения правильного использования.. Многие гости никогда не заботятся о параметрах открытого замыкания и короткого замыкания.
Например, точность фазы открытой цепи и короткого замыкания, многие недоброжелательные бизнесмены не знаете, как извлекать открывалки цепи. смещение delayValue sumC0, C1, C2, C3Value, я смею сказать, какова точность фазы его открывания. абсолютно потребителей в заблуждение 。
То же самое, не знаете, как извлекать короткое замыкание delayValue sumL0, L1, L2, l3prise, я смею сказать, что является точность фазы ее короткого замыкания, это также вводит потребители. прямой результат-это то, что вы измеряете его. положение кривой окружности абсолютно неверно. конечно, это не правильно, чтобы сделать сопряжение таким образом.
Более того, многие бизнесмены пусты внутри. Как извлекать свои параметры? Короче, внутри, короткий штырь заземлен напрямую. Но если параметры не извлекаются, его фазовая погрешность превысит ваше воображение.
Подумывайте дважды перед покупкой точность калибровки деталей, не покупайте продукты, которые вводят вас в ошибки при тестировании.
Ультра-высокая производительность
Он может соответствовать производительности импортных калибровочных деталей
Шестигранный полностью алюминиевый корпус коробки фиксируется, не легко терять
Частотный диапазон: dc-6ghz/dc-9ghz/dc-3.5ghz/dc-ghz опционально
Интерфейс: SMA Женская или мужская головка
Точность открытой/короткой фазы: <+/-5 °
Производительность нагрузки: 6 ГГц люкс VSWR dc-6ghz <1,029
Набор VSWR dc-9ghz 9 ГГц <1,038
13,5 ГГц набор VSWR dc-13.5 ГГц <1,048
Набор VSWR 20 ГГц dc-20ghz <1,058

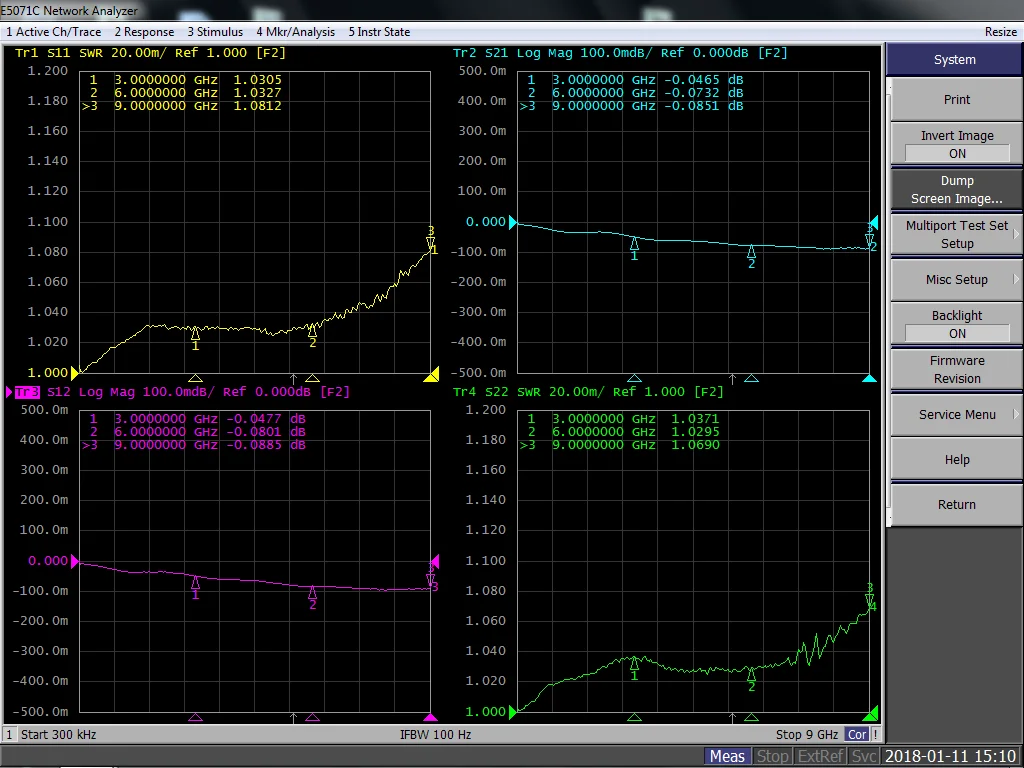

Измеренные результаты головки шуаньинь следующие: (типичное значение dc-6ghz SWR <1,04), индикатор <1,10.
'
Результаты испытания с двумя головками: (dc-6ghz SWR <1,04) индикатор <1,10.
Типичное Тестовое значение коэффициента стоячая волна нагрузки 13,5 ГГц, близкое к или лучше, чем уровень импорта.
Общие проблемы с калибровочными частями
1. Почему открытая Незамкнутая цепь, устройство калибровочной части имеет значение задержки и значение емкости? Будет ли короткий циркулятор иметь значение задержки и значение индуктивности?
Простой способ, внутренняя игла выключателя имеет некоторую электрическую длину, и поэтому значение задержки. Емкость образуется между внутренним штырьком выключателя и экранированным корпусом, и в конце внутреннего штыря, вдали от тестового кабеля есть емкость края. Кроме того, распределенная емкость выключателя цепи варьируется линейно с частотой. Вы должны соответствовать его с более высоким заказом полиномов. Как правило, C0 может быть описан как емкостный до 6 ГГц. Более высокая частота, может потребоваться для заказа 3. Для короткий циркулятор, будут значения для задержки и индуктивности.
2 сетевой инструмент порт 1 подключен к выключателю после калибровки открытого/короткого замыкания/нагрузки. Почему это не в правой части круга Смита? Это Дуга, да?
Из вышесказанного мы знаем, что выключатель имеет характеристики задержки и емкости, что является причиной этого феномена. Обычно, если частота низкая, дуга образует дугу от открытой точки (самой правой точки) вдоль внешнего круга емкостной самолета, то есть нижней половинки.
3. Мне нужно соответствовать антенне. Что будет, если нет параметров, связанных с выключателем цепи и короткой схемой в калибровочной части?
Как вы знаете, совпадение конъюгатов в смитском круговом графе на самом деле состоит из реальной части и воображаемой части импеданса, то есть информация о фазе в нем. Если параметры калибратора не точно определены в сетевой инструмент, кривая сопротивления, полученная при окончательном тестировании, будет смещена в положении графа Smith. В этом случае l-тип цепи совпадают, полностью не следуйте правильному направлении, в результате чего неправильные результаты.
4. Почему я не определил параметры калибровочных частей, когда я использовал agilent сетевой инструмент для калибровки?
На самом деле, сетевой инструмент agilent начинается с выбранной калибровочной части по умолчанию, такой как 85033E. Номер модели и его параметры соответствуют. Вы можете увидеть Параметры под cal-modify CAL kit-define CAL kit. Внутри выключателя будет задержка и значение C0-C3.
5. Как понять точность фазы сетевой инструмент калибровки частей?
