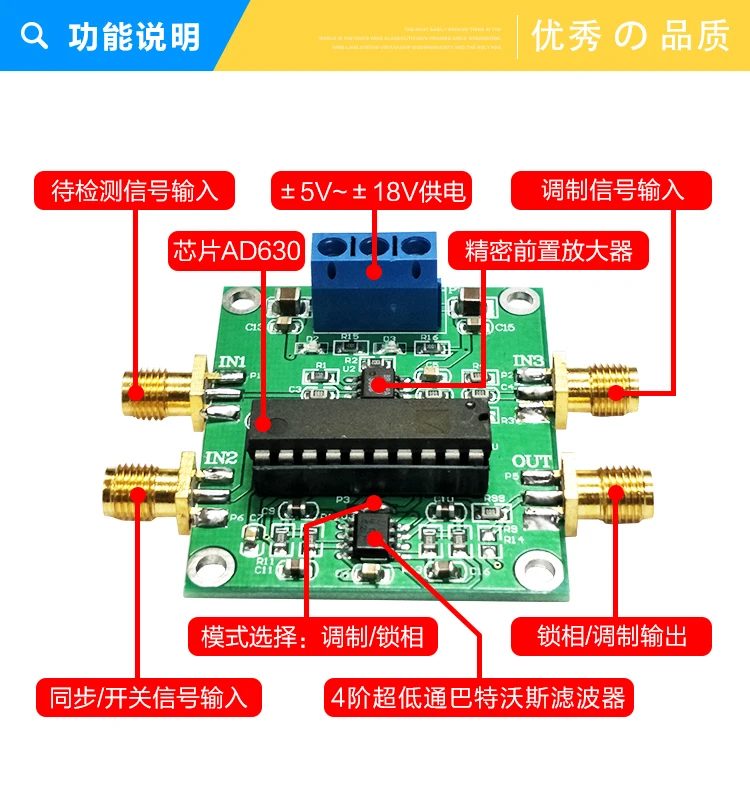

Блокировка в усилителе AD630 Модуль минимальная система чувствительного к фазе обнаружения слабый сигнал кондиционирования баланс

Модуль AD630-самая маленькая система усилителя блокировки. Часть предварительного усилителя OPA627, и конфигурация по умолчанию 10 раз усиления. Это высокоточный и высокопроизводительный чип op amp.

Описание параметров работы и усилителя A627:

1, точный высокоскоростной Difet операционный усилитель

2, диапазон электропитания: ± 4,5 В ~ ± 18 в

3, Диапазон рабочей температуры:-40 ~ 125 C

4, входное напряжение сдвига: 100μ V (типичное значение)

5, температурный коэффициент входное напряжение сдвига: 0,8 μ V/C (типичное значение)

6, входной офсетный ток: 0,5 pA (типичное значение)

7, входной Смещенный ток: 1 па (типичное значение)

8, коэффициент отклонения общего режима: 116дб (типичное значение)

9, Максимальное усиление открытого петли: 120 дБ (типичное значение)

10, Входное сопротивление: 10 ^ 13 Ω

11, стандартная полоса пропускания: 16 МГц

12, низкое статическое электричество: 7.5mA

13, Низкое Искажение: 4.5nV/√ Гц при 1 кГц

14, Искажение: 0.0006%

15, давление маятника: 55 V/μ s

16, быстрое время настройки: OPA627-550ns до 0.01%

Модуль имеет два режима работы, один-усилитель с блокировкой фазы, а другой-модулятор баланса. магазин-фазовой усилитель с помощью defaultIf, вам нужен сбалансированный модулятор, чтобы оставить сообщение, вы также можете изменить свою цепь после получения. Методы заключаются в следующем:

1. Снимите R4 (0 Европейское сопротивление) и подключите R3 короткое или сварите 0 Европейское сопротивление

2. Подключите выбор режима влево, выберите режим модуляции

3. Короткое соединение R14

Схема подключения усилителя с блокировкой фаз:

Входное напряжение замка, вход 1 K 100 mvpp, вход IN2 1K1Vpp, 1 и IN2 в той же частоте и фазе
\

\:Введите номер верования замка, вход 1 K 100 mvpp, вход IN2 1K1Vpp, разница между 1 и 2 IN2 90 °

Введите номер верования замка, вход 1 K 100 mvpp, вход IN2 1K1Vpp, разница между В1 и В2 составляет 180 °

\
\

Схема подключения сбалансированного модулятора:

Вход модуляции IN3 входной сигнал для модуляции 10K1Vpp, IN2 входной сигнал модуляции100K1Vpp
