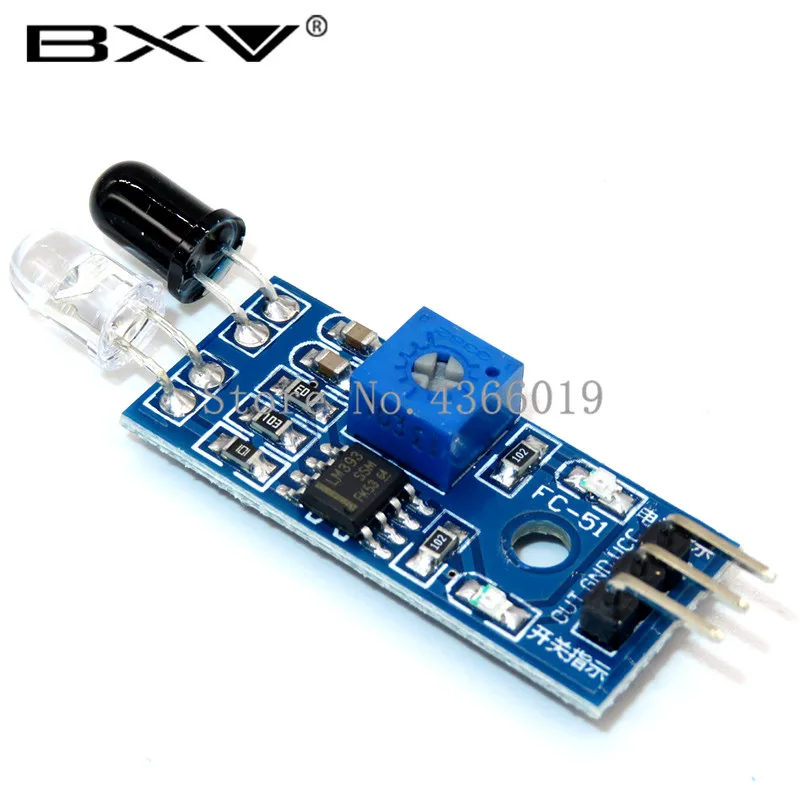

100 шт./лот умный автомобиль робот отражающий фотоэлектрический 3pin ИК инфракрасное препятствие модуль датчика для Diy Kit

Описание

МодульОписание:

Модуль датчика на освещении окружающей среды, Адаптированный к емкости, имеет пару инфракрасных запусков и полученную трубу, запускает пробки, должна быть частота инфракрасного излучения, направление обнаружения dang Обнаруживает препятствия реальные (отражающая поверхность) Ши, инфракрасное отражение назад была получена трубка, после сравнения цепи устройства обработки zhihou, Зеленый показывает яркий фонарь, в то время как выходной интерфейс сигнала выходной цифровой сигнал (сигнал низкого уровня), может через Потенциометр ручка регулировки расстояние обнаружения, эффективный диапазон расстояния 2 ~ 30 см, рабочее напряжение для 3,3 V-5 V. Диапазон обнаружения датчиков через регулировку потенциометра, с тонкими помехами, легкой сборкой, простыми в использовании функциями, можно широко использовать в Роботе, автомобиль, избегающий препятствий, счет линии, и черно-белая линия тропа и много других случаев.

Модуль параметр Описание:

1 Когда модуль Обнаруживает препятствия впереди сигнала, Зеленый светодиод горит на уровне платы, и порт выхода сигналов низкого уровня, модуль обнаруживает дистанце2 ~ 30 см, угол обнаружения 35 °, диапазон обнаружения можно отрегулировать потенциометром, отрегулировать потенциометр по часовой стрелке, диапазон обнаружения увеличивает потенциометр, Дальность обнаружения уменьшения.

2,Отражение активных инфракрасных датчиков для обнаружения, диапазон обнаружения мишени отражательной формы является ключом. Черный расстояние обнаружения, белый большинство мелких предметов от небольших и больших расстояний.

3, выход датчика может быть непосредственно подключен к монолитной интегральной цепи IO рот, также может управлять 5 V релейным соединением: VCC-VCC; GND-GND; OUT-IO

4, компаратор LM393, стабильный;

5, 3-5 В DC источник питания для питания модули могут быть использованы. Когда питание включено, красный светодиод питания горит;

6, с 3 мм винтами, легко зафиксировать и установить;

7, Размер доски: 3,2 см * 1,4 см

8, каждый модуль уже поставляется, пороговое напряжение регулируется потенциометром, не специальные случаи, не регулировать потенциометр.

Интерфейсный модуль Описание:

1. Внешнее напряжение 3,3 В-5 в 1 VCC (микроконтроллер 5 в непосредственно подключен к одночипу 3,3 В)

2. GND внешний GND

3. Маленький цифровой выходной интерфейс (0 и 1)
