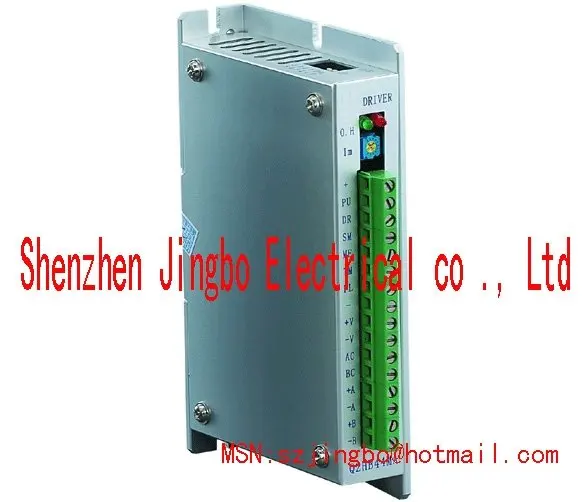

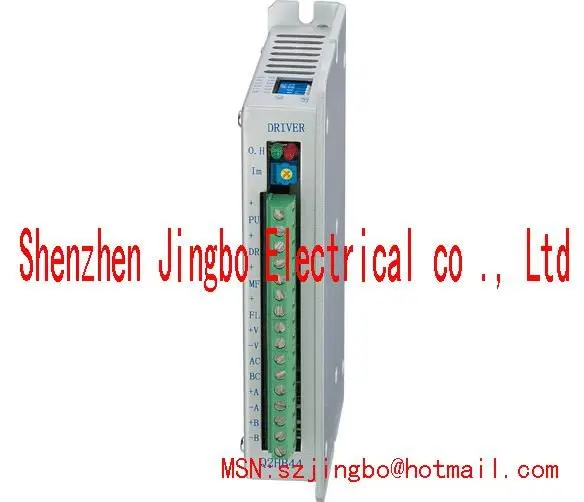

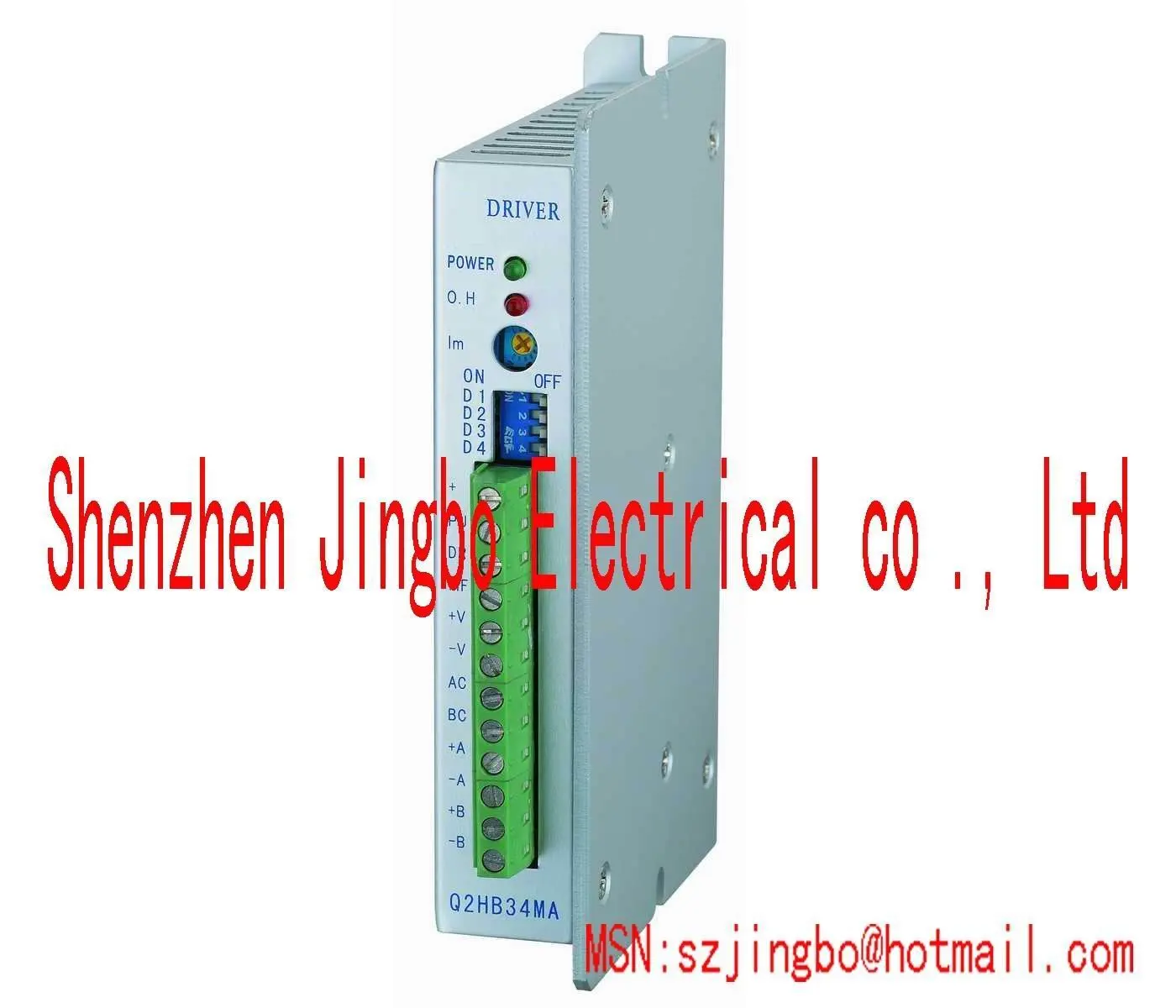

Высокое качество 2-фазовый гибридный шаговый мотор драйвер Q2HB34MA

Описание

Высокое качество 2-фазовый гибридный шаговый мотор драйвер Q2HB34MA

Q2HB34MA (B)-постоянный угол и постоянный крутящий момент шагового привода. Привод диапазон напряжения от DC12V до 40 V. Он может соответствовать 2-фазный гибридные шаговые двигатели которых Номинальный ток находится под 3A и диаметр вала в диапазоне от 42 мм-86 мм. Благодаря биполярной цепи постоянного измельчения, он может сделать моторы низким уровнем шума, работает плавно. Он широко используется в небольших размерах числового устройства управления с более высоким разрешением, таких как резьба машина, лазерная маркировочная машина, внутренняя лазерная машина для гофрирования и т. д.

Особенности

Высокая производительность, низкая цена

4 канала постоянный ангел и постоянный крутящий момент подделение, самое высокое деление: 64

Самая высокая частота отклика: 200 Kpps

Фазный ток двигателя уменьшен до примерно 50% от заданного значения тока 100 мс после получения последнего импульсного края

Биполярная постоянная схема измельчения тока

Оптоизолированный вход/выход

Управляемый ток регулируется непрерывно от 0.5A/phase до 3A/phase

Одиночный блок питания, напряжение оформить от DC12 до 40 V

Параметр переключатели

Поворотный переключатель для регулировки тока двигателя

Вход сигнала osillogram

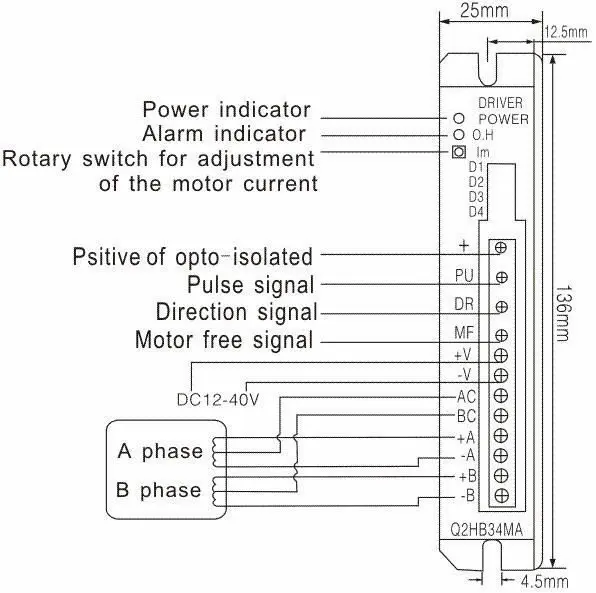

Проводка, например,
