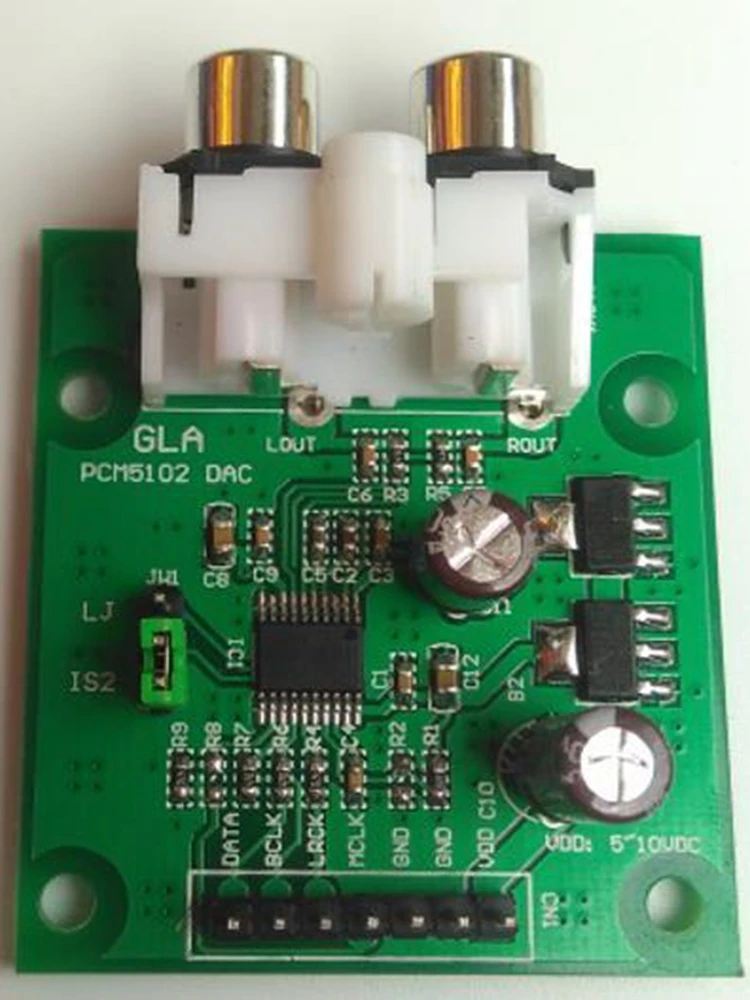

I2S декодер DAC модуль красный основной игрок PCM5102 чип

Описание

I2S декодер DAC модуль красный основной игрок PCM5102 чип

По умолчанию MCLK не используется, нужны только данные, BCLK и LRCK в формате I2S или LJ.

Один. Введение Функция

Эта плата декодирует стереоаудиосигнал непосредственно от цифрового сигнала I2S. Он обладает высоким звуком, хорошим эффектом, без заусенцев на высокой частоте и полный на низкой частоте.

Погружения хорошо

Две. Характеристики

1. Поддержка 8-384 кГц частота дискретизации, до 32 бит

2. MCLK поддерживает 64, 128, 192, 256, 384, 512, 768, 1024, 1152, 1536, 2048, 3072, FS; MCLK также может быть отключен.

3. Формат ввода: 2S, левое выравнивание

4. Уровень выходного сигнала 2,1 в

5. TDH + N:-93 дБ

6. DR: 112 дБ

7. SNR: 112 дБ

8. Напряжение питания; DC 5 V-12 V

9. Размер печатной платы: 43 мм * 48 мм

10. Входной уровень 3,3 В

Три. Вход

VDD-> Источник питания постоянного тока 5 В ~ 12 В

GND ---> land

GND ---> land

MCLK-> контрольные часы, также помеченные SYSCLK, по умолчанию нет подключения

LRCK-> Вход для левого и правого часов, также отмечен WS

BCLK-> бит вход часов, также помеченный как SCLK, BCK

DATA-> ввод данных, также помеченные данные, SDATA, SD0
