DC300V безщеточный внутренний ротор с зал безлопастной вентилятор безщеточный

Описание

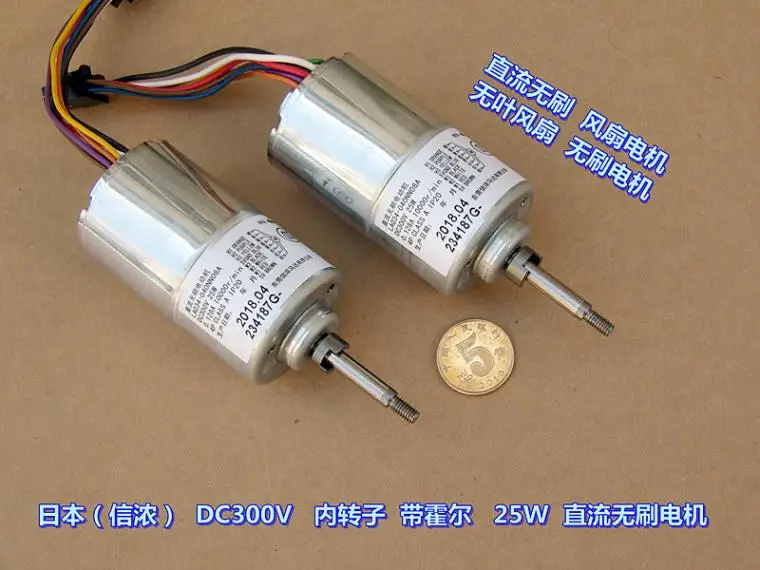

Новый оригинальный японский (Sinano) DC двигатель безщеточного вентилятора, высокого напряжения DC300V DC бесщеточным Мотором, является высокого класса двигатель безщеточного вентилятора, ее наружный диаметр составляет всего 36,5 мм, но ощущение удержания его в руке тяжелое, его вес и сила такие же, как и предыдущий Nedek двигатель безщеточного вентилятора (Наружный диаметр 41,8 мм), мы можем найти Высоковольтную приводную плату предыдущего бездымного вентилятора может управлять этим двигателем, скорость может быть между 4700 об/мин и-8500 об/мин. Регулировка скорости, но линия зала должна быть хорошей для фазы, мотор вращается плавно, бесщеточный двигатель Xinhong DC, тонкое мастерство, хорошее качество...

Поверхность ротора распылена черным цветом, а поверхностный слой соскабливается. Состав редкой земли четко виден. Хотя он не является высокопрочным магнитом NdFeB, он достаточно Магнитный и средний.

Бесщеточный двигатель имеет длительный срок службы. В двигателе используются качественные шариковые подшипники NMB, что делает его более стабильным и надежным. Его концы являются клеммами 8 P. Если он не используется, его можно отрезать непосредственно. Три толстые линии (красный, черный, белый) являются тремя основными линиями двигателя:

Диаметр двигателя: 36,5 мм

Длина двигателя: 61 мм

Диаметр вала двигателя: 5 мм (конец 3,9 мм Орто резьба)

Длина выходного вала: 37 мм

Длина свинца: прибл. 90 мм (8 P)

Вес: 233 грамм

(Три толстые линии являются трехфазной Основной линией мотора, а пять линий тонкая линия-холл пять линий)

(Коричневый линию в зал пять веревок положительный полюс, синяя линия отрицательный полюс, и другие три линии выходных линий)

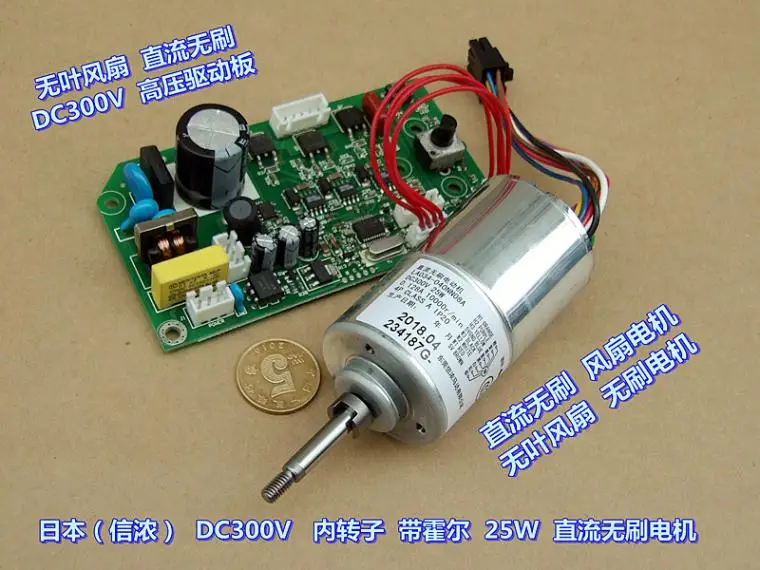

Мы нашли бесщеточный двигатель высокого напряжения приводной платы предыдущего бездымного вентилятора, который может управлять этим двигателем, но скорость может быть скорректирована только между 4700 об/мин и-8500 об/мин. Скорость этого двигателя при DC300V должны быть более чем на 10000 об/мин. Однако из-за ограниченной функции скорости внутри платы привода, максимальная скорость составляет всего около 8500 об/мин, и из-за его функции ограничения скорости, двигатель будет немного нервничать на самой высокой скорости, потому что плата постоянно регулирует скорость двигателя, Если нагрузка, когда двигатель работает плавно.

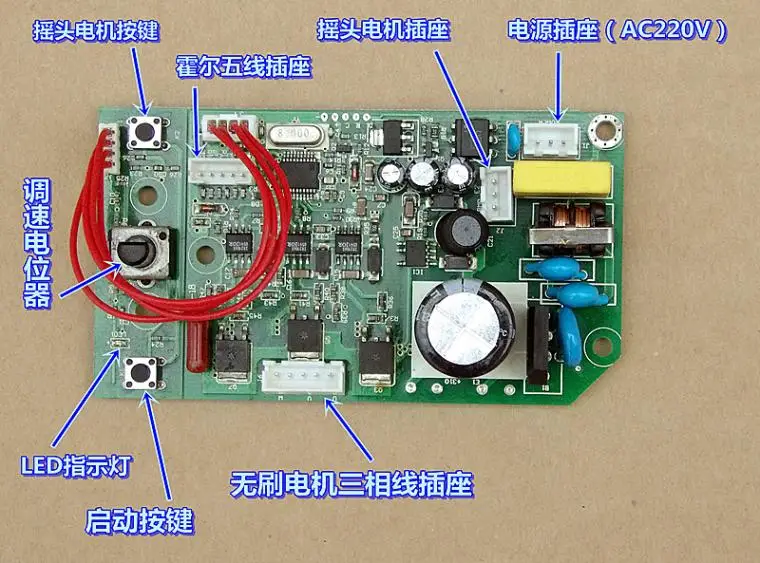

Эта плата водителя также может быть оснащена движущейся головкой вентилятора. Потому что у нас нет движущегося двигателя, выключатели и розетки в этой области не должны быть заботы. Входное напряжение этой платы-электрическая сеть (AC220V), плата драйвера высокого напряжения, ключевой момент в процессе-обратить внимание на безопасность. Высокое напряжение будет электрическим. Пожалуйста, Изолируйте и зафиксируйте доску и мотор перед испытанием машины. Пожалуйста, позаботьтесь о вашей ценной личной безопасности. Это первый принцип.

Линия порядка пяти проводов Холла очень тяжелая. С одной стороны, если 5 В и GND подключены к неправильному двигателю, двигатель не будет поворачиваться. С одной стороны, если фаза HU, HV и HW не работает должным образом для двигателя, или если дрожание тяжелое, если это происходит. В случае, две линии из трех линий могут быть переплетены. Следующая картинка-следующая линейная Серия двигателя:

(Мы закажем партию линий преобразования, один терминал подключен к клемме двигателя, и один конец образуется в два клеммы, соответствующие двум гнездам на плате, но это занимает некоторое время)

На самом деле, этот тип бесщеточного двигателя имеет другую функцию. Так как бесщеточный двигатель не имеет сопротивления угольной щетки, сопротивление вала вращающегося двигателя очень маленькое, что очень подходит для DIY, чтобы быть бесщеточный генератор, потому что это в NdFeB. Сильных магнитных внутренний ротор, эффективность электроэнергии по-прежнему очень хорошо, с руку, чтобы slam, DC36V Мощный светодиодный свет может быть мгновенно с подсветкой.

Ниже находится напряжение постоянного тока, которое мы измерили с использованием различных скоростей для привода скорости двигателя (через трехфазное выпрямление)

1000 об/мин Напряжение DC23V

2000 об/мин Напряжение DC46V

3000 об/мин Напряжение DC68V

5000 об/мин Напряжение DC112V

10000 об/мин, напряжение DC230V

Но, пожалуйста, обратите внимание на друга покупателя: этот двигатель не является большим генерирующим током, когда он используется в качестве генератора. Это около 200 мА. Он не подходит для электрических приборов низкого напряжения и высокого тока. В конце концов, это не промышленный генератор. Он используется для небольших исследований DIY. Все еще довольно хорошо.

Друг, который имеет сильные руки на способности также может связаться со службой поддержки клиентов или при съемке, требуется Отправить шесть 400V1A выпрямителя мостов и припаять их в простой трехфазный выпрямитель, как показано ниже:

Этот двигатель является высокосортным DC двигатель безщеточного вентилятора. Дата его изготовления по-прежнему только что отгружена с 2018 года. Бесщеточный двигатель Shinano с очень красивым качеством изготовления используется в качестве бесщеточный генератор. Мы не хотим иметь слишком много описаний. Это как благородная леди, которая вынуждена упасть в пыль и смеяться ..........
