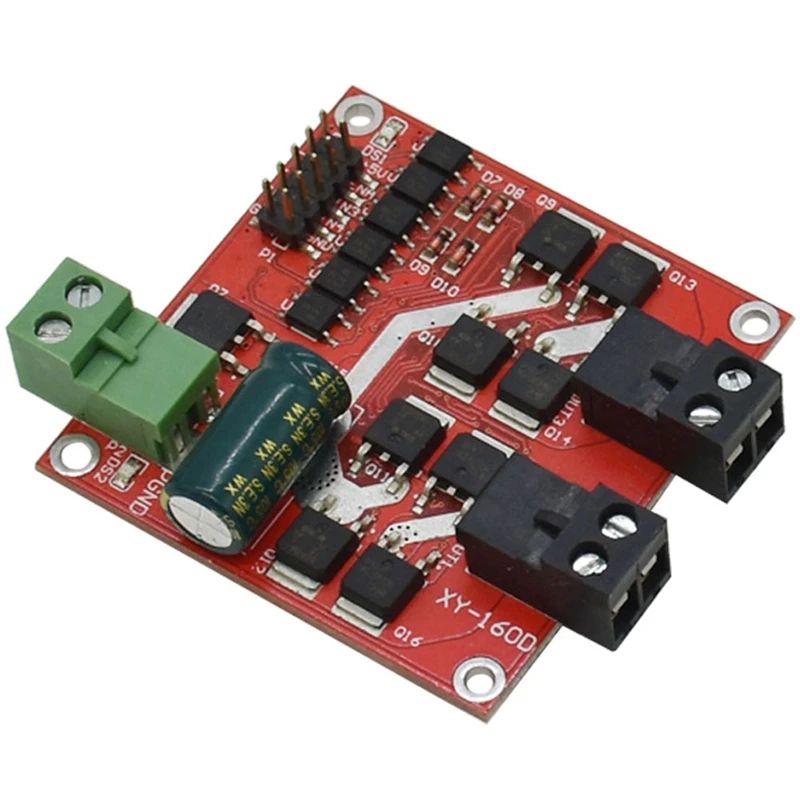

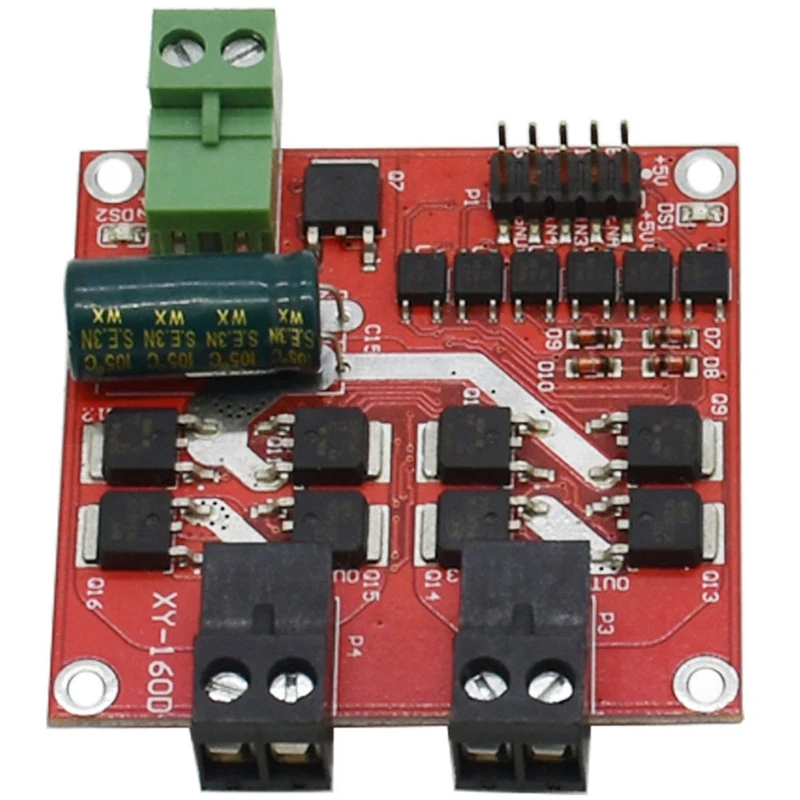

7A 160 W двойной модуль постоянного тока привода положительные отрицательные ШИМ Скорость L298 Logic Xy160D

Сигнал оптопара изоляции вход, порт IO может быть непосредственно управляемым светодиодом, без помех; защита от пониженного напряжения, для предотвращения мгновенного высокотокового сгоревшего модуля; высокомощный телевизор и Электростатическая разрядка цепи, подавление импульса переходных помех и статического электричества, повышенная производительность EMC, стабильный и надежный продукт, промышленный дизайн. управление сигнала материнскую плату. примечание: где 0 низкий, 1 высокий уровень, × Любой уровень, когда плавает высоко.
Напряжение питания 6,5 в-27 в, блок питания не должен быть подключен к или более 27 в, в противном случае он может сгореть модуль, рекомендуется, чтобы вход питания в серии 15A предохранитель. двойной интерфейс двигателя, каждый Номинальный выходной ток 7А, пиковый ток 50А, интерфейс двигателя не должен короткого замыкания, предложенный предохранитель серии 10A.
Напряжение контрольного сигнала 3-6,5 в, соответственно, является включенным сигналом и положительным контрольным сигналом инверсии. enable signal terminal (ENA) вход ШИМ регулируемая скорость, диапазон частот шим 0-10 кГц, ШИМ; минимальная ширина импульса 10us.
Диаметр монтажного отверстия: 3 мм, внимание следует обратить, чтобы предотвратить короткое замыкание на задней части цепи, вы можете добавить изоляционную прокладку или медную колонку для поднятия монтажной платы.
Номинальное напряжение 24 В мотора, соответствующая идентификация номинальной мощности 115 Вт и ниже или Номинальный ток 7А или менее следующей длительной работы мотора. номинальное напряжение 12 В мотора, соответствующая идентификация номинальной мощности 40 Вт и ниже или Номинальный ток 7А номинальной ниже мотора в течение длительного времени полной работы.
Меры предосторожности:
1. рекомендуется, чтобы Номинальный выходной ток блока питания был не менее 2 раз от номинального тока мотора, чтобы блок питания не мог поставить необходимое напряжение при запуске мотора. выключение выхода приводит к феномену паузы двигателя.
2. В переднем и заднем переключателях, когда нужно тормозить 0,1 с выше и затем задним ходом, не в двигателе не остановились при замене, или это может повредить привод.
3. Приводной модуль питания, не делать прямо или опосредованно, высокоскоростное вращение мотора, или Генерируемая электродвигателем сила может сгореть модуль привода.
Если приложение требует высокоскоростного вращения двигателя, когда приводной модуль выключен, рекомендуется, чтобы интерфейс двигателя драйвера был соединен в серии с реле (NO и com-терминалы), а катушка реле и драйвер соединены совместно. таким образом, При отключении питания реле отключит привод и подключение двигателя.
4. Не подвергайте привод воздействию влаги. Не замыкайте компоненты на плате привода. Не нажимайте контакты и колодки на плате.
5. Перед использованием ребенка внимательно прочитайте описание, в результате повреждения, вызванного неправильным использованием модуля, не меняйте.
Рабочая температура-25 ℃-80 ℃.
Цвет: красный
Материал: металл
Размер изделия: 55x55x16 мм (длина и ширина).
Посылка в комплект входит:
1 * двойной модуль привода двигателя постоянного тока
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
