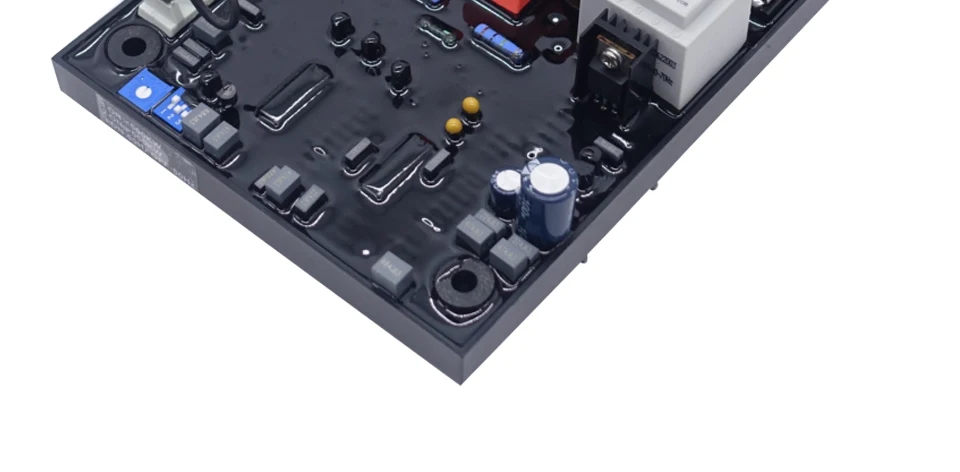

AVR WT-3 Замена для Engga автоматический стабилизатор напряжения WT 3

Автоматический регулятор напряжения AVR WT-3 для запасных частей генератора является полуволновой фазы контролируемый тиристорный Тип Автоматический регулятор напряжения и является частью системы возбуждения для бесщеточного генератора. В дополнение к регулировке напряжения генератора, схема AVR включает в себя защиту от потери скорости и чувствительности для обеспечения безопасного и надежного управления генератором. Наращивание положительного напряжения от остаточных уровней обеспечивается за счет использования опытных полупроводников в электросхемах AVR. Который соединен с основной обмоткой статора и обмоткой поля возбудителя для того чтобы предложить контроль замкнутого цикла выходного напряжения с регулировкой нагрузки +/-1.5%.

Справочных данных

Напряжение сигнала (AC)	Входной V0-V220 терминала: 180-250Vac 50/60Hz
Терминал V0-V380 Вход: 370-450Vac 50/60Hz
Выход (постоянного тока)	Максимальная непрерывная 6А, 90 В постоянного тока (220 В переменного тока вход)
Максимальный выходной ток (DC)	Max.12A, 10С
Обмотку сопротивления	Min.8 Ω
Входное напряжение (переменный ток)	180 ~ 250Vac, 45-600 Гц
Напряжение диапазон регулировки	180-250 В переменного тока; 370-480Vac
Напряжение саморегулирующимся кабелем для точности	<±0. 5% (при смене двигателя менее 4%)
Напряжение смещения	<0.05%/℃
Время отклика	<1 цикл
Напряжение нарастания	Входное напряжение AVR> 8 В переменного тока, 35 Гц
