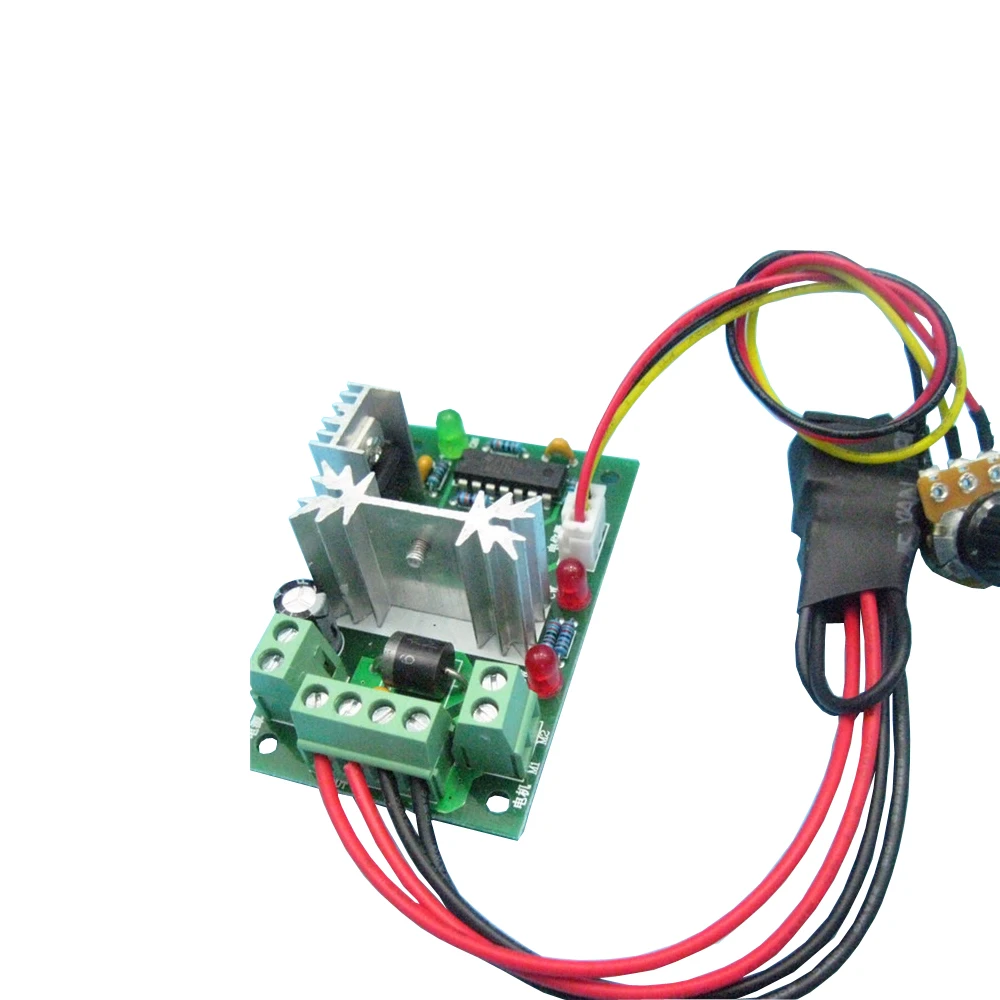

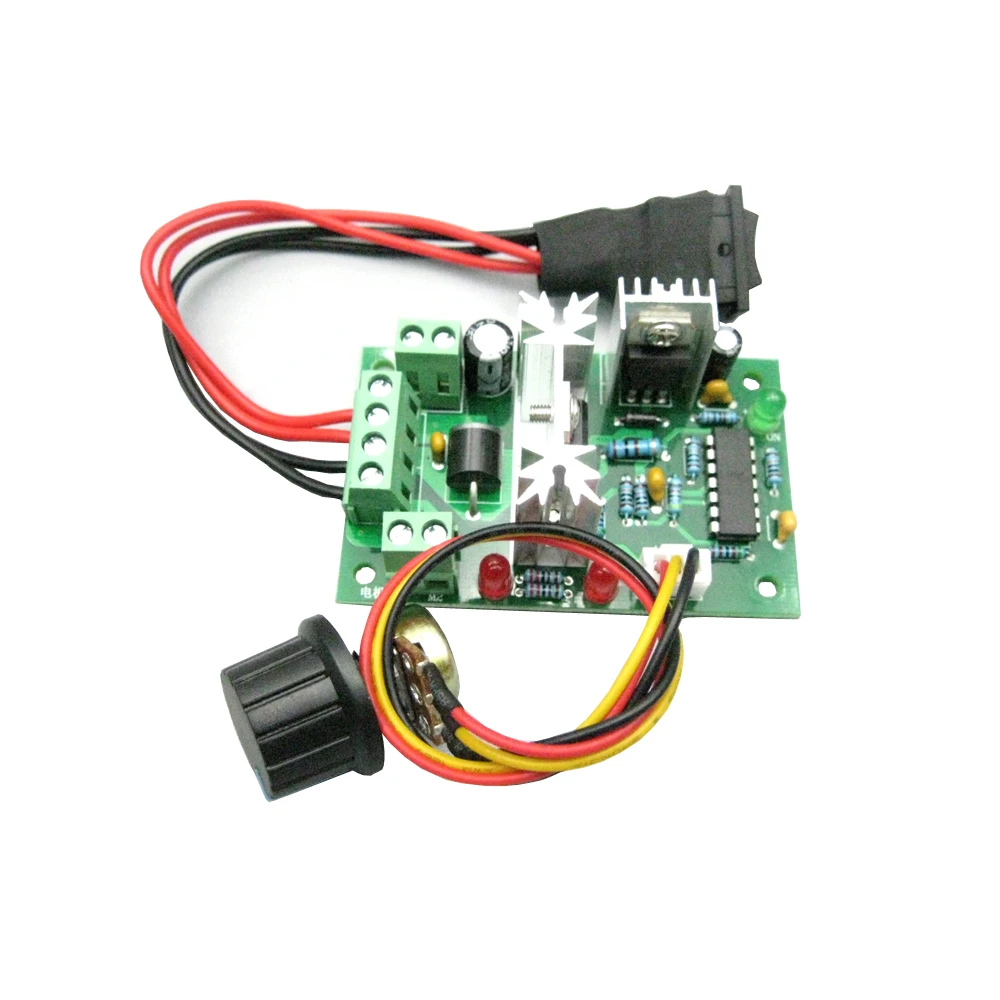

CCM2 регулятор двигателя пост. тока 10V12V24V30V положительные и отрицательные Переключатель PWM Контроллер постоянного тока 120 Вт
Цена: $8.38
есть в наличии
Реклама: ООО "АЛИБАБА.КОМ (РУ)" ИНН: 7703380158
Описание
Технические параметры
1, требования к входному напряжению: 10V-36VDC (широкий диапазон)
2, максимальная выходная мощность: 150 Вт
3, максимальный ток 5А, ток защиты от короткого замыкания 8А, время короткого замыкания не превышает 30 секунд
4, диапазон широтно-импульсной модуляции шим: 0%-100%
Размеры Описание
Размеры: длина и ширина 73,5 мм * 45,5 мм высота около 27 мм в соответствии с центром отверстия 63,5 мм * 36,5 мм Диаметр отверстия для позиционирования 3,5 мм
Вес нетто: 60
Изделия оснащены внешними ручками контроля скорости.
Положительный и отрицательный контроль, (положительный стоп) продукты оснащены положительными и отрицательными переключателями.
Используя оригинальный чип, конденсатор фильтра использует монолитные конденсаторы, цепь стабильна и надежна. Он может удовлетворить потребности мотора 60 Вт-150 Вт.
Регулятор использует технологию PWM speed control, которая обладает характеристиками высокой эффективности преобразования, широкого диапазона скоростей и стабильной работы. Регулятор использует все импортные оригинальные полупроводниковые чипы от STMicroelectronics. Он проверяется напряжением, током и функцией перед выходом из завода. Цепь стабильна и надежна.
Применение проводки
1. Подключите кабель питания, чтобы убедиться, что положительный и отрицательный переключатель находится в среднем нулевом положении. Подключите источник питания постоянного тока, чтобы убедиться, что диапазон напряжения источника питания постоянного тока больше 10 В и меньше 36 В. Убедитесь, что выходная мощность отвечает требованиям работы мотора. Не обращайте вспять положительные и отрицательные клеммы источника питания постоянного тока. Управляющий может быть поврежден.
2, подключенный к мотору, моторная линия может быть положительной или отрицательной.
3. Отрегулируйте переключатель. Переключатель переднего и заднего хода используется для контроля направления скорости двигателя. Когда переключатель находится в нулевом положении, мотор останавливается.
4, ручка потенциометра, ручка регулировки потенциометра может изменить рабочий цикл регулятора, изменение скорости двигателя.
Используйте инструкции по подключению внешнего контроля напряжения 0-10 в
Регулятор поддерживает использование внешнего напряжения постоянного тока для контроля скорости. Следующие шаги:
1. Снимите потенциометр. (Вы можете решить удалить его со стороны платы или со стороны потенциометра по мере необходимости)
2. Подключите контрольный сигнал 0-10 В постоянного тока к среднему контакту потенциометра.
3. Подключите заземление контрольного сигнала постоянного тока 0-10 В к правой стороне потенциометра.
Характеристики
- Тип двигателя
- Двигатель постоянного тока
- Номер модели
- CCM2
