Пульт дистанционного управления электрический контроллер для мотороллера двойной привод бесщеточный двигатель с втулками плата

Описание

Как выбрать правильный контроллер:

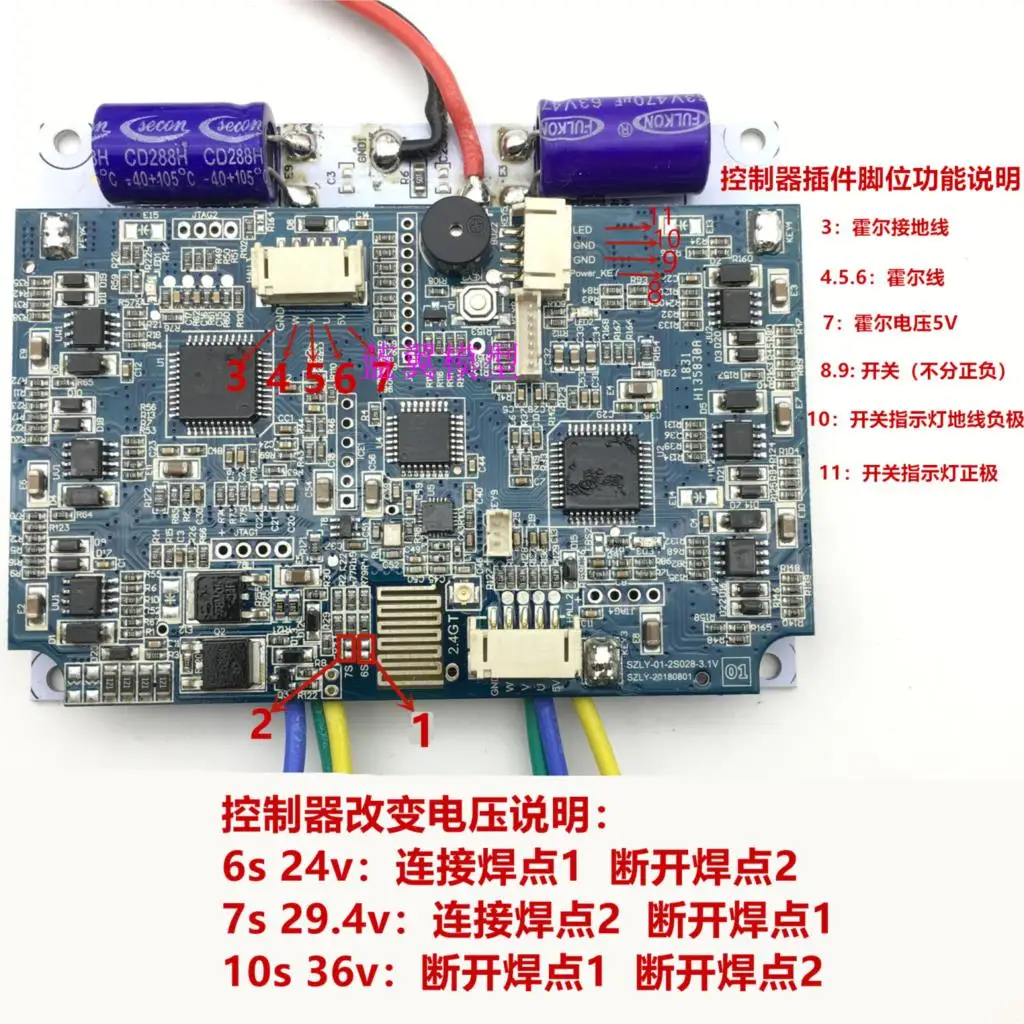

1. Подтвердите, сколько напряжения ваша батарея

6 строка батарея 25,2 V 7 Строка 29,4 V 10 строка батарея 36В

2. Подтвердите тип двигателя

Внешний Мотор цепи, Ременный привод, регулятор типа ремня

Мотор Ступицы, встроенное колесо двигателя, пожалуйста, выберите контроллер типа колеса

3. Подтвердите одиночный привод или четыре привода

Один контроллер приводит двигатель, чтобы быть одиночный привод

Один контроллер приводит два мотора, чтобы быть двойной привод

Один контроллер приводит четыре мотора, чтобы быть четырехколесным приводом

Табу: не соединяйте линии мотора параллельно, чтобы разрешить одиночный привод для сопротивления двух двигателей

Электрическая четырехколесная система управления скейтбордом:

Используя синусоидальную волну, производительность стабильна, чем ESC, и это не легко выгорать.

Особенности: низкая скорость и высокий крутящий момент

Двусторонняя связь, вы можете проверить мощность скейтборда через пульт дистанционного управления

Функция аварийной сигнализации низкого напряжения, защита от низкого напряжения и отключения питания

Носить вес: ≤120kg

Области применения: скутеры, тачки, Скручивающиеся автомобили, балансирующие автомобили

Подходит для мотор для центрального движения Радиоуправляемый двигатель 5055 5065 6354 6364 6374 6384

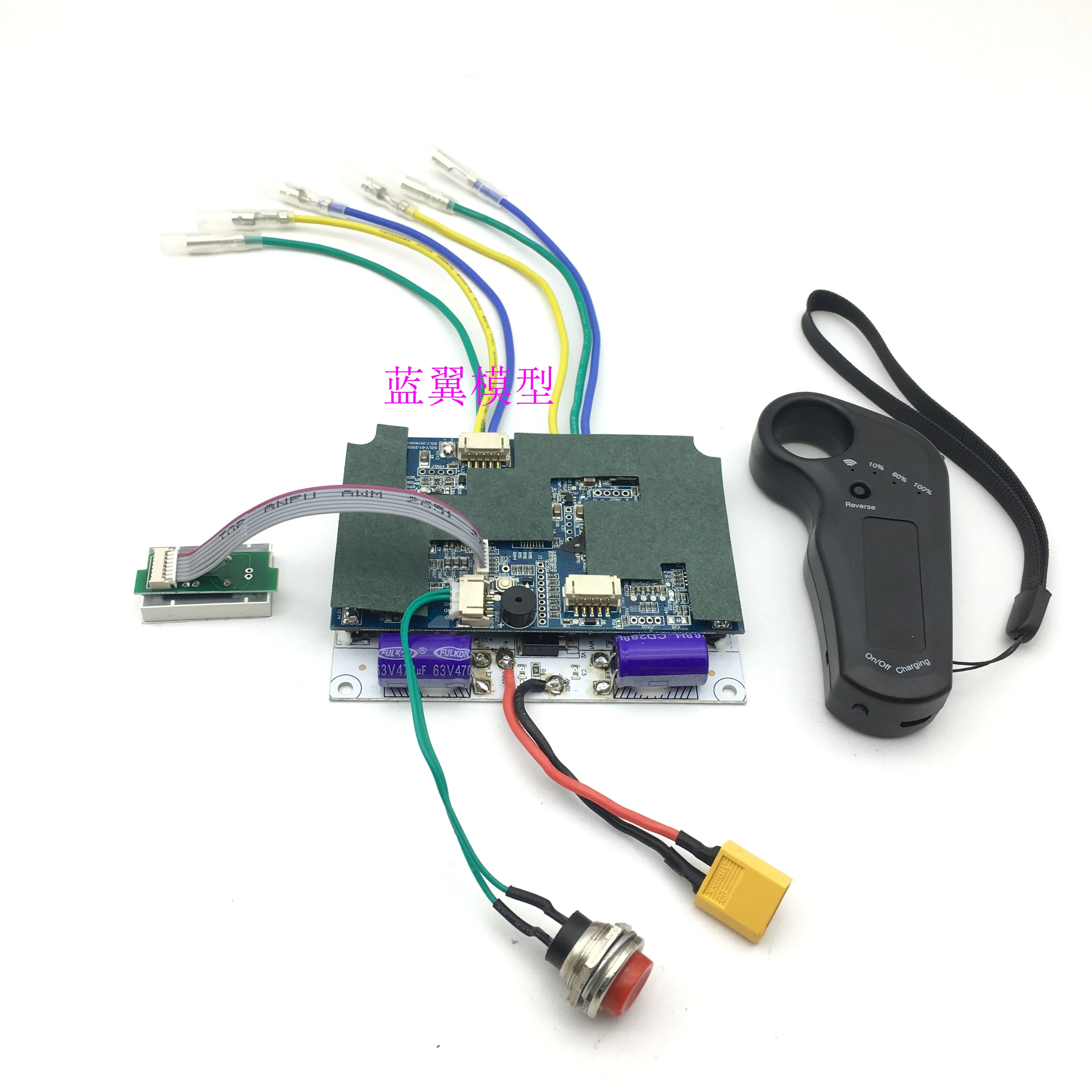

Пульт дистанционного управления совпадает с основным контроллером с описанием сигнала:

1: Подключите главный контроль к источнику питания

2: питание включено, подождите две секунды, затем нажмите и удерживайте клавишу около 6 секунд. Подождите, пока индикатор переключения не вспыхнет.

3: Включите переключатель дистанционного управления и используйте небольшую отвертку для нажатия кнопки внутри небольшого отверстия в левом нижней части пульта дистанционного управления.

4: пульт дистанционного управления выключен в течение двух секунд, а затем включен. В ожидании сигнал от пульта дистанционного управления светом и сигнал переключения света мигать в то же время свидетельствует о том, что матч успешен!

***********************************************

Инструкции по подключению линии Холла двигателя:

В настоящее время нормальная версия и стандартная версия контроллера должны дать обычное соединение с фазовой последовательностью.Бесщеточный двигатель Управляется 3-фазным 6-снимком, поэтому 3 состояния Холла соответствуют 6 выходным состояниям 3 моторов, и есть 36 видов способов подключения в различных комбинациях. Среди них 6 видов способов подключения могут сделать двигатель работать нормально, и эти 6 видов есть 3 способа подключения в метод подключения, и другие 3 способа являются обратными. Поэтому мы должны овладевать правилами проводки.

Первый: во-первых, мы должны позволить мотору вращаться нормально. Как правило, заглушка непосредственно подключена, и линия мотора регулируется.

Здесь шесть видов обычных соединений, должен быть один, который может сделать двигатель работать нормально.

1 "Синяя моторная линия для контроллера синяя моторная линия Зеленая для контроллера зеленая моторная линия желтая для контроллера желтая

2 "Синяя моторная линия для контроллера синяя моторная линия Зеленая для контроллера желтая моторная линия желтая для контроллера зеленая

3 "моторная линия желтая для контроллера желтая моторная линия синяя для контроллера зеленая моторная линия Зеленая для контроллера Синяя

4Green зеленая линия двигателя для контроллера зеленая линия двигателя синяя для контроллера желтая линия двигателя желтая для контроллера Синяя

5 "Синяя моторная линия для контроллера желтая моторная линия желтая для контроллера зеленая моторная линия Зеленая для контроллера Синяя

6 "моторная линия желтый контроллер синий двигатель синий контроллер зеленый двигатель зеленый контроллер желтый

Суммируя вышеуказанные правила, мы можем скомпилировать набор jingles для облегчения памяти.

Главный контроллер размещен выше, мотор расположен ниже, мы можем запомниться

1 "Цвет к цвету

2 "синий и синий, другие 2 цвета

3 "желтый-желтый, другие 2 цвета

4 "зеленый и зеленый, другие 2 цвета

5 "на синем и синем, остальные два цвета

6 "желтый на синем, другие два цвета

Зал имеет положительный и отрицательный, что означает, что мотор имеет 60 ° угол фазы, и нет положительного или отрицательного, это 120 ° угол фазы. Вы можете поставить его как есть (можно зафиксировать с 502 моментами). Подключите положительные и отрицательные полюса из трех залов параллельно и соединить их с тонкие красные и черные провода в проводка двигателя-out, покрытый вязальной проволокой (Примечание изоляции). Сигнальные линии соответственно соединены с тонкими желтыми, зелеными и синими линиями в проводка двигателя (обратите внимание на изоляцию).

Два: вышеуказанное соединение может сделать двигатель работать нормально, но это не обязательно является положительным. Если вы хотите настроить на переднее вращение, вы можете отрегулировать фазу а линии мотора относительно с, а фаза а линии Холла относительно регулируется.
