Таймер реле постоянного тока 4 канала реле Многофункциональный рели временной задержки переключающее реле таймера модуль

Описание

DC 4-Канальный Релейный Многофункциональный рели временной задержки переключающее реле таймера модуль высокое качество

Особенности:

4-Канальный Релейный, каждого канала независимо срабатывает независимых задержки, не мешать друг с другом.

6 видов функциональных модулей, каждый функциональный модуль имеет три подрежима (без цикла, максимум 99 циклов, всегда цикл).

Вход оптической изоляцией.

Силовой антиобратный диод.

Высокое значение Q SMD электролитические конденсаторы.

Технические характеристики:

Рабочее напряжение: источник питания 1, DC 6,5-25 V; источник питания 2, DC 5 V

Рабочий ток (DC 12 V): ток в режиме ожидания (все реле закрыты) 16MA, 1 реле открытого 50MA, 2 реле открытого 82MA, 3 реле открытого 115MA, 4 реле открытого 150MA

Функциональный режим: Каждый функциональный режим имеет 3 режима (не циркулирует, 2-99 циклов, всегда циркулирует)

Размер: как на картинке

Вес: 75 г

Короткое нажатие: время нажатия ключа составляет менее 2 секунд;

Длительное нажатие: нажмите клавишу времени более 2 секунд;

Состояние: рабочий статус, статус установки, энергосберегающий статус.

Рабочее состояние: Начните работать после включения питания. Отображает оставленное время 1 канала, параметры могут быть отображены в "channel Chose", чтобы установить;

Статус набора: нажмите кнопку «установить», чтобы войти в статус «Канал выбрать». Короткое нажатие кнопки «ок» для выхода из настройки;

Состояние энергосбережения: в этом состоянии цифровые трубки не отображаются, и другие функции работают правильно. Нажмите кнопку «ок» через 5 секунд, чтобы войти в состояние энергосбережения, нажмите снова кнопку «ок» в течение 5 секунд или повторно включите для выхода из состояния энергосбережения.

Заводские настройки: Нажмите и удерживайте «+ +» и «--» две кнопки в течение 3 секунд, чтобы восстановить заводские настройки, и цифровая трубка будет открываться. После повторного включения, будет работать параметры по умолчанию.

Параметры:

1. После включения, оставленное время канала цифрового дисплея (канал по умолчанию 1).

2. Нажмите кнопку «установить», чтобы войти в «Канал выбрать» интерфейс. На экране «Канал выбирает», затем нажмите кнопку «+ +»/«-», чтобы выбрать канал для работы (реле). Нажмите кнопку «ок», чтобы перейти к экрану «выбор канала» и сохранить параметры тока. Нажмите кнопку «установить» в интерфейсе «настройки параметров».

3. В разделе "параметры" нажмите кнопку "установить" вы можете переключить параметры. "+"/"-" кнопка для изменения параметров. Нажмите кнопку «ок», чтобы перейти к экрану «Параметры», и сохраните текущие параметры.

Интерфейс «выбор канала»:

Интерфейс «настройки параметров»:

Количество циклов (Nx)-это количество циклов для выполнения действия, срабатывающего один раз (Nx = 00 означает всегда цикл, Nx = 01 означает отсутствие цикла). таким образом, вы можете установить количество циклов: 1-99 раз или всегда цикл.

Noun решения:

Позиция №: реле датчики

COM: реле общего контакта

NC: Реле нормально закрытый контакт

Реле открытие: COM подключение №.

Реле Закрыто: COM Display NO.

Функция режим:

Следующие режимы функции можно установить для работы в режиме цикла. Вы можете установить количество циклов (Nx 1 ~ 99 раз, 00 всегда цикл, по умолчанию 01 не цикл).

F0: после включения, реле закрывается. Входной сигнал пуска (IN1/2/3/4), релейный открытый. T1 время задержки.

F1: после включения реле открывается. Вход триггера, реле закрыто. T1 время задержки.

F2: после включения питания, реле близко. Триггер вход переменного тока, время задержки T1 и реле открыть. T2 реле задержки времени.

F3: после включения питания, реле открыть. пусковое устройство вход переменного тока, время задержки T1 и реле близко. T2 реле задержки времени.

F4: после включения питания, реле близко. После того, как время задержки T1 и реле открыть. T2 реле задержки времени.

F5: после включения, реле открывается. После того, как время задержки T1 и реле близко. T2 реле задержки времени.

Типичные области применения:

1. схема управления постоянного тока 6-25 в, схема проводки ниже. "Нагрузка" может быть светодиодный свет, вентиляторы, двигатели и

Прочее DC 6-25 V оборудование

2. схема управления 5 в постоянного тока, схема проводки ниже. "Нагрузка" может быть светодиодный свет, вентиляторы, игрушечный Каран

Прочее DC 5 V оборудование

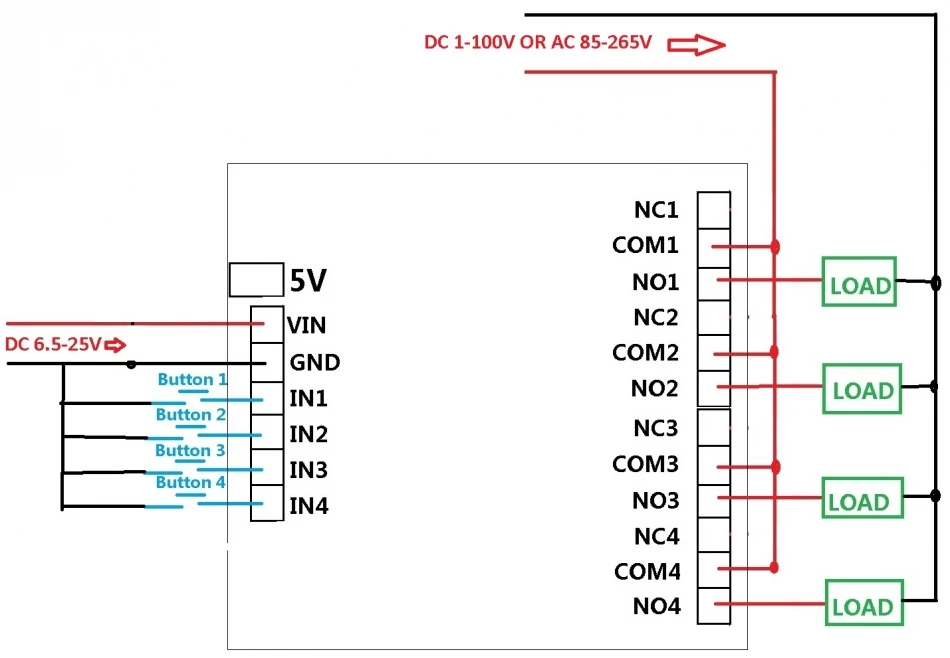

3. схема управления DC 1-100 V или AC 85-265 V, схема проводки ниже. "Нагрузка" может быть светодиодный светильник, вентиляторы, двигатели и другое оборудование переменного тока постоянного тока

Посылка включает в себя:

1 шт. x релейный модуль
