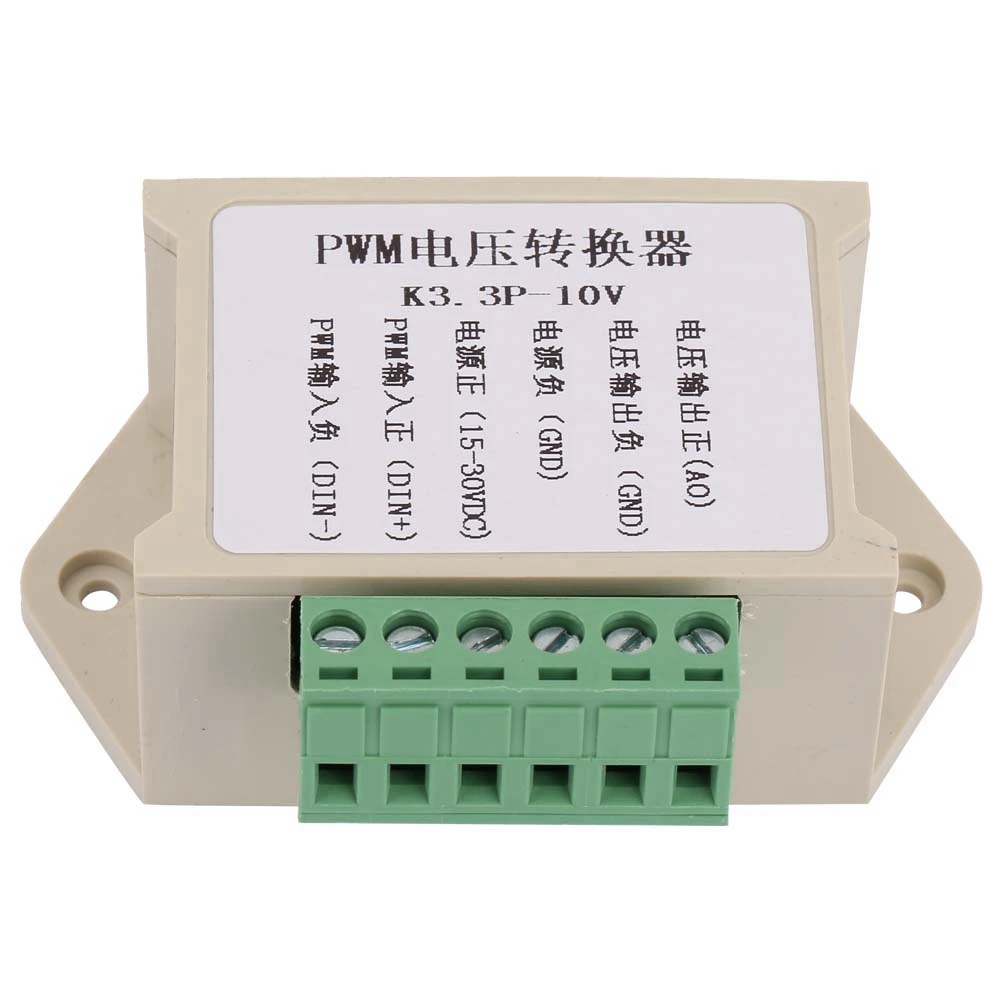

Преобразователь напряжения PWM 0-5 в цифро-аналоговый ПЛК промышленный интерфейс преобразования

Описание

Преобразователь напряжения PWM 0-5 в цифро-аналоговый ПЛК промышленный интерфейс преобразования

Особенности:
1. Преобразование 0-100% ШИМ цифрового сигнала в аналоговый сигнал.
2. Входной цифровой сигнал может быть 0-100% ШИМ-сигнал при 3,3 В или 5 В или 24 В электрического уровня.
3. Выходной аналоговый сигнал может быть 0-10 В напряжения или 0-5 В напряжения.
4. Широко используется в ПЛК; сигнальный интерфейс переключения одного чипа или другой Промышленной платы управления.
5. Блок питания имеет функцию анти-реверса.

Параметры:
Состояние на 100% абсолютно новый
Тип изделия: преобразователь напряжения
Материал: пластик + металл
Цвет: как показано на картинке
Вес: прибл. 44 г
Дополнительный Тип: K3.3P-5V, K3.3P-10V
K3.3P-5V: вход 0-100% ШИМ-сигнал 3,3 В электрического уровня, выход 0-5 В
K3.3P-10V: вход 0-100% ШИМ-сигнал 3,3 В электрического уровня, выход 0-10 в

Параметры:
1. Частотный диапазон приема ШИМ-сигнала: 100 Гц-3 кГц. 1 кГц-3 кГц рекомендуется. PWM сигналы других частот также могут быть настроены.
2. Входной сигнал PWM Электрический диапазон уровня:
Если пиковое значение составляет от 4,5 в до 10 в, то входной сигнал выбирается как модель электрического уровня 5 В. Этот тип электрического уровня сигнала в основном для обычных промышленного контроля карты (например, MACH3 доска), 5 V Процессор интерфейсом.
Когда пиковое значение составляет от 12 до 24 В, входной сигнал выбирается как модель электрического уровня 24 В. Этот тип сигнала уровня в Основном предназначен для обычного интерфейса ПЛК.
3. Аналоговые выходные параметры напряжения, ниже выход 0-10 В для иллюстрации.
После включения питания, когда нет входного сигнала, выход составляет 0 В, и есть выход, когда есть вход.
Соответствие конвертации обычно устанавливается на заводе.
Для первого включения можно выполнить калибровку: найти сигнал 50% рабочего цикла на DIN-, DIN +, амплитуда соответствует выбранной модели, 3,3 В или 5 В или 24 В. Частота 1 кГц-3 кГц. Используйте мультиметр для измерения двух портов AO и GND. В это время Таблица отображается при напряжении 5,4 В. Отрегулируйте потенциометр на плате так, чтобы мультиметр был отображен на 5,40 в. Это откалибрует ваш импульсный сигнал и соответствие этого модуля. Разрешение этого модуля составляет 0,1 в. Мощность выходного тока составляет 10 мА. Если процент рабочего цикла является обратным к напряжению, вы можете проверить (или перекрестную проверку) pin, который устанавливает выход ШИМ в по Mach3. Шаг ниже, активный-это флажок для стопы.
4. Входной источник питания имеет диапазон напряжения 12-30 В постоянного тока (требования к источнику питания: более 100 мА). Рекомендуется, чтобы напряжение питания было 15-24VDC.
На электрическом уровне 12 в источник питания не может питаться от 12 В постоянного тока, он должен питаться по крайней мере от 15 В постоянного тока.

Порты:
1. DIN +: PWM сигнал на входе положительный. (для общего катодного соединения, он подключается к PWM сигналу, для общего анодного соединения, он подключается к 5 В или 24 В сигнального терминала)
2. DIN-: PWM вход сигнала отрицательный. (для общего катодного соединения, он подключается к GND сигнального терминала, для общего анодного соединения, он подключается к PWM сигналу)
3. 12-30 в: вход питания положительный терминал.
4. GND: заземление.
5. GND: сигнальная площадка. Он подключен к порту электропитания GND.
6, AO: аналоговое напряжение (0-10 В или 0-5 В) выходной порт.

Посылка список:
1 * Напряжение конвертер
