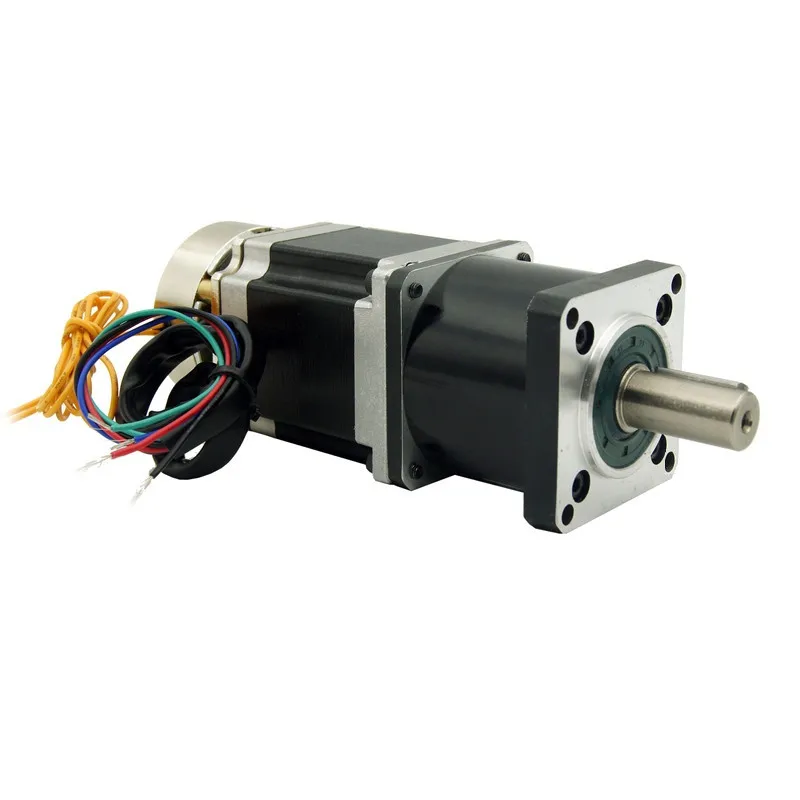

NEMA23 Планетарный редуктор шаговый двигатель с тормозом 4:1/5:1/10:1/16:1/20:1/25:1/40: 1/50: 1/100: 1 отношение Мотор Длина 56 мм 3A 4 провода
Описание
NEMA23Шаговый двигатель 1,3 нм (186 унций) с тормозом иПланетарный редуктор 4:1/5:1/10:1/16:1/20:1/25:1/40: 1/50: 1/100: 1 Передаточное отношение Длина двигателя 56 мм 3A 4 провода
Если вам нужна 3D модель мотора, пожалуйста, дайте нам ваш адрес электронной почты, и мы отправим вам его по электронной почте.
Есть много планетарных передаточных коэффициентов:
4:1 5:1 10:1 16:1 20:1 25:1 40: 1 50: 1 100:1
Если вы не указали, мы отправим вам планетарный шаговый двигатель с5:1 планетарное передаточное число по умолчанию.
Если вам нужен другой планетарный коэффициент передачи, пожалуйста, оставьте нам сообщение, когда вы размещаете заказ. Спасибо за понимание.
Шаговый Мотор Спецификация
Модель | Угол шага (°) | Длина двигателя L2 (мм) | Ток (А) | Сопротивление (Ом) | Индуктивность (MH) | Держательный крутящий момент (Н. М) | Подводящий провод | Инерция ротора (G. См2) | Вес | Согласующий драйвер |
57HSPGB56A430 | 1,8 | 56 | 3,0 | 0,75 | 1,1 | 1,3 | 4 | 300 | 0,7 | JB542M |
57HSPGB76A430 | 76 | 3,0 | 1,0 | 1,6 | 2,1 | 4 | 480 | 1,0 | JB542M | |
57HSPGB115A430 | 115 | 3,0 | 2,2 | 3,5 | 3,0 | 4 | 600 | 1,7 | JB542M |
Примечание: Обычный тормоз-выключенный тормоз, общее напряжение тормоза-DC24V, но мы можем спроектировать в соответствии с требованиями клиентов
Планетарный редуктор Спецификация
Технические данные | 1 стадии | 2-х стадийной | |
Шестерни соотношение | 4, 5, 10, | 16, 20, 25, 40, 50, 100 | |
Длина L1: | Мм | 53 | 70 |
Номинальная нагрузка: | Метрический номер | 6 | 25 |
Максимальная нагрузка: | Метрический номер | 12 | 40 |
Эффективность: | % | 95 | 90 |
Негативной реакции: | Аркмин | ≤15 | ≤25 |
Вес: | Кг | 0,8 | 1,1 |
Расклассифицированный входной сигнал скорости: | Об/мин | 3000 | 3000 |
Максимальное входное напряжение скорости: | Об/мин | 5000 | 5000 |
Класс защиты: | IP камера | 65 | 65 |
Система смазки: | Жизнь смазка | Жизнь смазка | |
Шум: | ДБ | ≤45 | ≤45 |
Услуги срок службы: | H | ~ 20000 | ~ 20000 |
Размер Единица измерения-сантиметр мм
Соединений
Характеристики
- Бренд
- KIMBROUGH
- Сертификация
- ce
- Ток / Фаза
- 3.0A
- Фаза
- 2
- Крутящий Момент
- 1.3N.m(186oz-in)
- Угол Шага (градусы)
- 1.8
- Тип
- Hybrid
- Номер модели
- 57HSPGB56A430
- Motor length
- 56mm
- Matched driver
- JB542M
- Leads
- 4 wire
- Current/phase
- 3.0A
- Planetary gear ratio
- 4:1/5:1/10:1/16:1/20:1/25:1/40:1/50:1/100:1
- Payment terms
- T/TAlipay /Western Union
- Place of Origin
- Guangdong, China (Mainland)
