MPD24D2/24BPT 10 шт. Smart Auto DC Бесконтактное реле постоянного тока твердотельные реле Din рейку 24 В DC 2A плагин Весна реле напряжения модуль

Подключаемое пружинное промышленное реле

Переменного тока твердотельные реле постоянного тока

Номер типа: MPD24D2/24BPT

1, он принимает подключаемую пружинную технологию, нет необходимости в инструментах для достижения быстрого подключения

2, профессиональное мостовое соединение между прилегающими модулями экономит время проводки

3, светодиодный светильник входного состояния, Встроенный непрерывный диод

4, безопасная Изоляция между катушкой и контактом, Выдерживает напряжение до 4 кв

5, четкий маркер интерфейса, дизайн испытательного отверстия

Вход Спецификация

Входное напряжение: 24 В постоянного тока

Минимальное напряжение управления: 18 В постоянного тока

Максимальное напряжение управления: 30 В постоянного тока

Вход ток: 7mA+10% @ 24 V

Стандартное время ВКЛ/ВЫКЛ: ≤8 ммс/≤ 4 мс

Выпуск напряжение: 10VDC

Сопротивление цепи управления: ~ 3,2 KΩ

Входная цепь постоянного тока: желтый светодиодный, демпфирующий диод

Выход Спецификация

Диапазон напряжения нагрузки: 5... 32 В постоянного тока

Максимальное повторяющееся напряжение блокировки: 33 в

Макс. Напряжение переключения: 24 В постоянного тока

Минимальное напряжение переключения: 100 мВ (@ 10 мА)

Макс. Непрерывный ток: 2А/50 мА

Мин. Коммутационный ток: 1 мА

В состоянии падение напряжения: <1,2 В постоянного тока

ОБЩАЯ СПЕЦИФИКАЦИЯ

Диэлектрическая сила между входом/выходом: 2500 В

Рабочая температура окружающей среды:-40 ℃... 60 ℃

Номинальный режим работы: 100%

Электрический срок службы: около 2x10 ^ 7 раз

Стандарты: DIN EN 50178, МЭК 62103

Место установки/режим установки: случайный/без интервала установки

Вес: 30 г

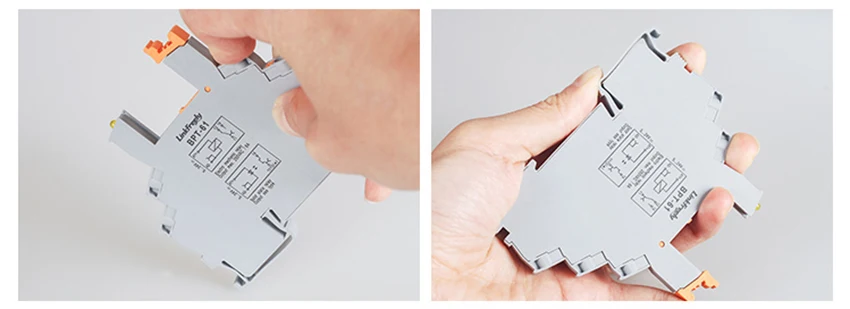

Реле держатель данных:

Микро-реле

Аксессуары, такие как быстрый разъем, прикручивающиеся прокладки, провода и т. Д., твердые отдельно.

Прозрачный проводки порт

Импортные высокая прочность на разрыв на весну

Надежность

Тонкая работа, прочная и надежная Пряжка издает четкий звук, когда микро подключен к держателю.

Высокая прочность, полый дизайн.

Огнестойкий

Огнестойкий корпус класса V0, соответствующий промышленному стандарту, безопасный и надежный.

Допустимая сила растяжения до 100N.

Установка

Шаг 1, отделите провод около 8 мм.Шаг 2. Скрутите медные провода в одну прядь.Шаг 3, нажмите кнопку отжима с помощью отвертки, подключите провод к держателю реле после того, как пружина открывается.

Шаг 1, отделите провод около 8 мм.Шаг 2, вставьте клемму в провод и затяните клемму с помощью инструмента для снятия изоляции.Шаг 3, подключите провод к держателю реле, пружина затягивается автоматически.
