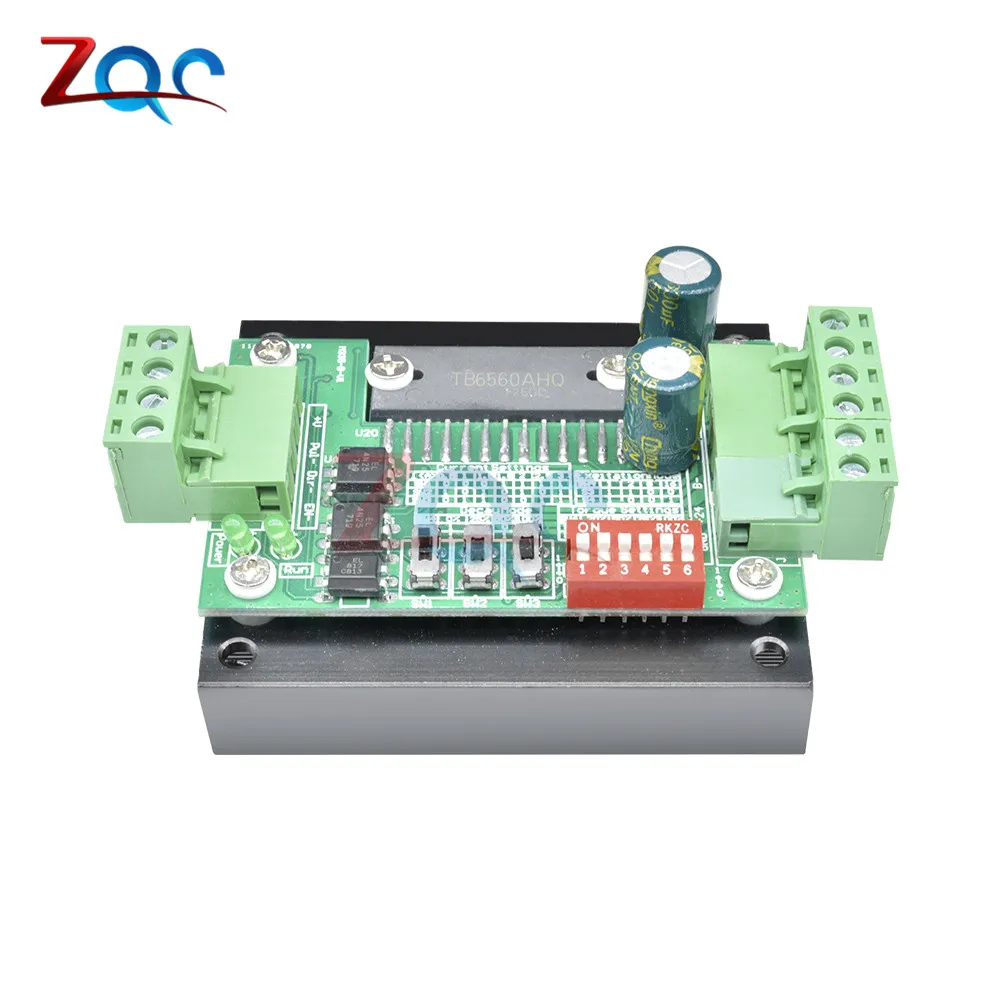

TB6560 Драйвер шагового двигателя совета 3A ЧПУ одной оси DC 12 В 24 В перегрузки по току Температура защиты радиатора

Параметры:

Очень прост в использовании, Нет инструкции, все использование Помечено на плате
Обязательно используйте новые чипы, импортированные из Японии TB6560
С большим теплоотвода для обеспечения хорошего отвода тепла
Высокоскоростная изоляция оптопары входного сигнала, гарантия не теряет шаги
Semi-flow Режим Регулируемый, semi-flow ток регулируемый, не общий дизайн на рынке, с различными полу-потока модели и полу-потока тока настройки функции
Модель затухания отрегулирована для всех двигателей может быть заблокирована, когда нет шума
Ультра-маленький, общий размер: 62 мм * 75 мм, установка четырех механических позиционирования Размер отверстия: 65 мм * 55, размер отверстия Φ3мм
Форма разъемов типа шпильки и опциональный штекер
Технические характеристики:
Номинальное напряжение: DC 12 V-24 V
Максимальный ток: 3.5A
Регулируемый ток (настройки тока): 0.5A, 1A, 1.5A, 1.8A, 2A. 2.5A, 3A
Подделка Регулируемая (режим возбуждения): 1,2, 8,16
Регулировка затухания (режим затухания):
0% ---- нет режима распада
--- 25% режима медленного распада
--- 50% нормального режима
100%-быстрый режим распада
----- Режим распада регулирования различными моторами для соответствия импедансу, тем самым устраняя шум при блокировке шагового двигателя и движения двигателя в тряске.
Автоматическая настройка на половину тока (настройки крутящего момента):
% ---- Нет импульса, когда ток 20-нормальный рабочий ток 20%
50% ---- нет импульсного тока от 50% до нормального рабочего тока
75% ---- нет импульсного тока от 75% до нормального рабочего тока
100% --- нет импульса, когда ток 100% нормального рабочего тока
