EL5-P0200 Leadshine 400 W L5-400Z AC привод с серводвигателем и 200 Вт Leadshine AC Серводвигатель ACM6002L2H-B0-D-SS с кабелями Connecor

Обратите внимание:

Мы поставляем толькоНатуральная кожаLeadshine сервопривод с разумной ценой, без подделки! Не копировать! Без секундной стрелки! Не восстановлены!

Leadshine AC Серводвигатель привода L5-400Z (EL5-D0400)

+

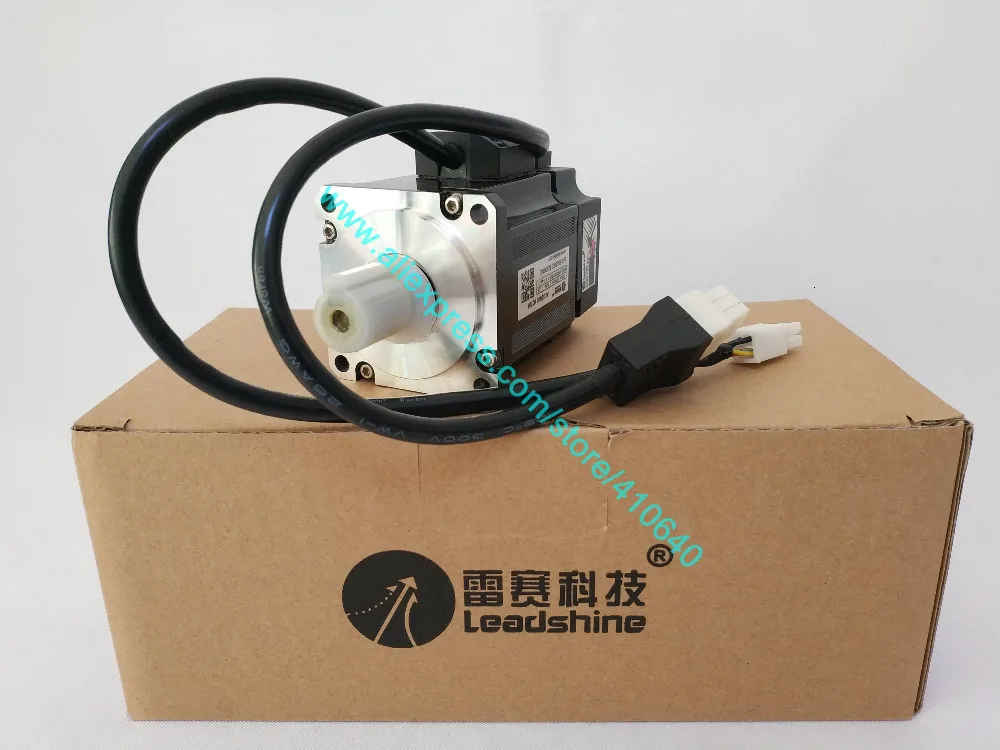

Leadshine AC Серводвигатель ACM6002L2H-B0-D-SS (EL5-M0200)

PS:

L5-400Z = EL5-D0400

ACM6002L2H-B0-D-SS = EL5-M0200

Вы получите:

1: 1 штL5-400Z

2:1 штACM6002L2H-B0-D-SS

3: 1 шт. кабель питания, 3 метра

4: 1 шт. кабель кодировщика, 3 метра

5: 1 штука 44-pin Управление сигнальный соединитель

Следующее описание основано наEL5-D0400 иEL5-M0200:

Базовый параметр для Leadshine AC Servo Drive L5-400Z (EL5-D0400):

Модель:EL5-D0400
Режим управления:Шаг и направление, CW/CCW, ± 10VDC
Макс Вход частота:500 кГц
Кодер Выход сигналов:A, B, Z
Вход Напряжение диапазон:187-240 В переменного тока
Постоянный ток:2 A
Максимальный ток:8 А
Материнскую плату постоянная сила тока:7-16 мА (10 мА)
Материнскую плату Напряжение диапазон: 4-5 в постоянного тока для импульсной активной высокой (по умолчанию) или 0-0,5 В для импульсной активной низкой
Связь Тип:RS232
Pulse с поддержкой по адресу:Поднимающийся край
Электронные передаточное число:1/32767-32767
Количество цифровых входов: 5
Количество входов ± 10 в:2 (для контроля скорости и крутящего момента)
Количество цифровых Onputs: 4
Шаг Ширина:2μs
Минимальное время установки направления:4μs
Защита:Перегрузка по току; перенапряжение; Пониженное напряжение; фазовая ошибка; кодер или ошибка Холла; предельная ошибка; позиция после ошибки
Сопротивление изоляции:500 M Ом
Защита окружающей среды:Избегайте пыли, масляного тумана и коррозионных газов
Окружающего Temporature:0-50 °C
Влажность:40-95% RH
Операционной Temporature:0-70 °C
Вибрация: 5,9 м/с2 Макс.
Для хранения Температура:-20-65 °C
Параметры:6,2x5,12x2,13 дюйм (ов)
Вес:2,64 фунтов

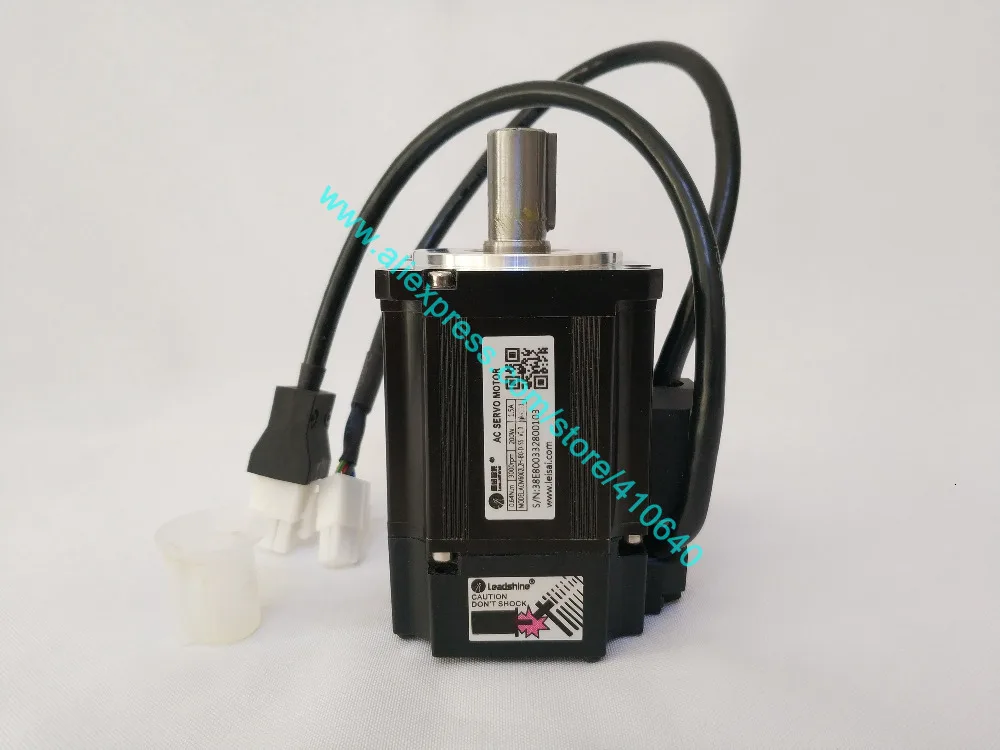

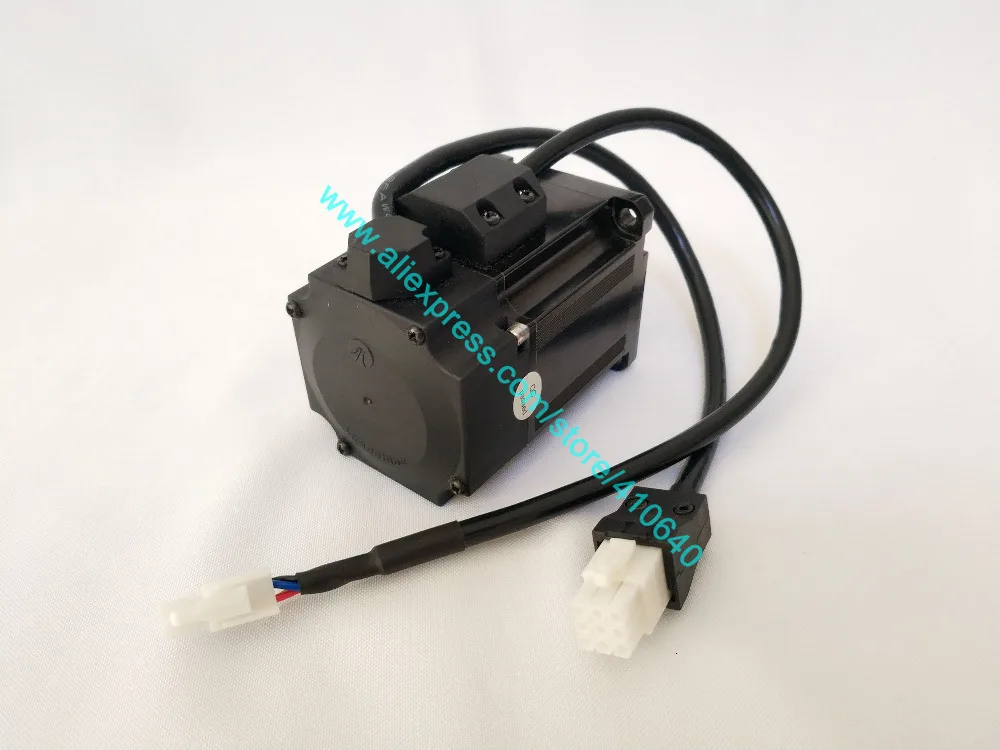

Основные параметры для серводвигателя переменного тока Leadshine ACM6002L2H-B0-D-SS (EL5-M0200):

Модель:EL5-M0200
Рамка Размеры:60 мм
Вал Размеры:0,551 дюйма
Непрерывный крутящий момент:91 унций
Максимальный крутящий момент:312 унций
Номинальная Мощность:200 ватт
Номинальная Скорость:4000 об/мин
Пиковая Скорость:6000 об/мин
Номинальная Напряжение:220 В переменного тока
Номинальный ток:1,5 A
Максимальный ток:5,6 A
Кодер Разрешение:2500 линия
Задняя электромагнитного излучения:28,1 V/крпм
Высокий крутящий момент постоянный:0,42 унций-в/а
Индуктивности:11,5 mH
Сопротивление:6,45 Ом
Инерция ротора:0,002961 oz-in-sec2
Полюсов:10
Вал Размеры:0,551 дюймов
Обмотки подключение:Delta
Зал Сенсор:120 градусов
Длина:3,78 дюйм (ов)
Вес:2,11 фунтов

Свободное вспомогательное оборудование:

44-контактный Управление сигнальный соединитель для Leadshine сервопривод/шаговых:

Характеристики привода серводвигателя переменного тока:

Модель серводвигателя переменного тока

Характеристики серводвигателя переменного тока:

Совместимый Leadshine AC Серводвигатель для Leadshine servo Drive L5-400Z (EL5-D0400):

ACM6002L2H-B0-D-SS (1,0)

ACM6002L2G-B0-D-SS (1,0)

ACM6004L2H-B0-D-SS (1,0)

ACM6004L2G-B0-D-SS (1,0)

ACM6004M2H-B0-D-SS (1,0)

ACM6004M2G-B0-D-SS (1,0)

ACM4001L2H-60-D-SS

ACM4001L2G-60-D-SS

ACM6002L2H-60-D-SS

ACM6002L2G-60-D-SS

ACM6004L2H-60-D-SS

ACM6004L2G-60-D-SS

ACM6004M2H-60-D-SS

ACM6004M2G-60-D-SS

ACM6002L2F-B0-L-SS

ACM6002L2E-B0-L-SS

ACM6004L2F-B0-L-SS

ACM6004L2E-B0-L-SS

ACM6004M2F-B0-L-SS

ACM6004M2E-B0-L-SS

Серводвигатель переменного тока рама и обзор мощности:

Характеристики серводвигателя переменного тока:

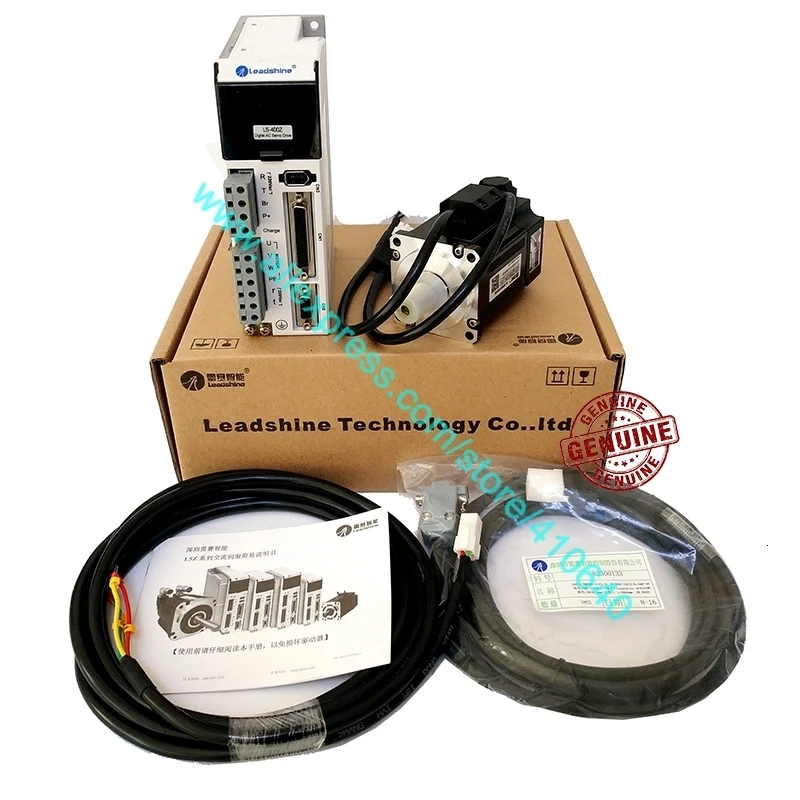

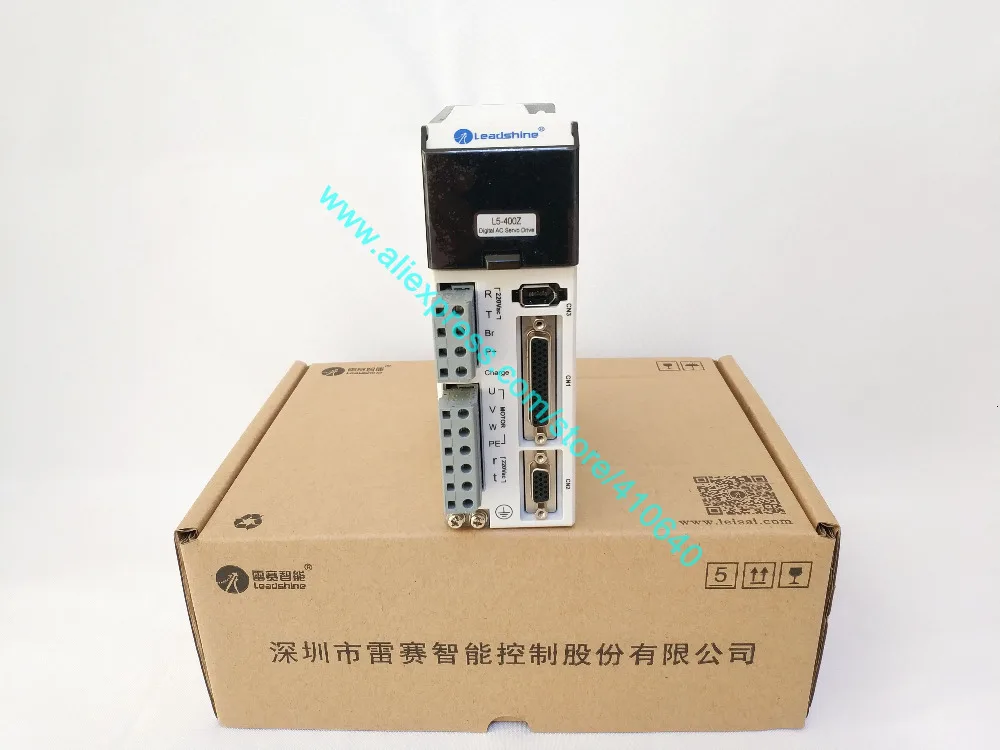

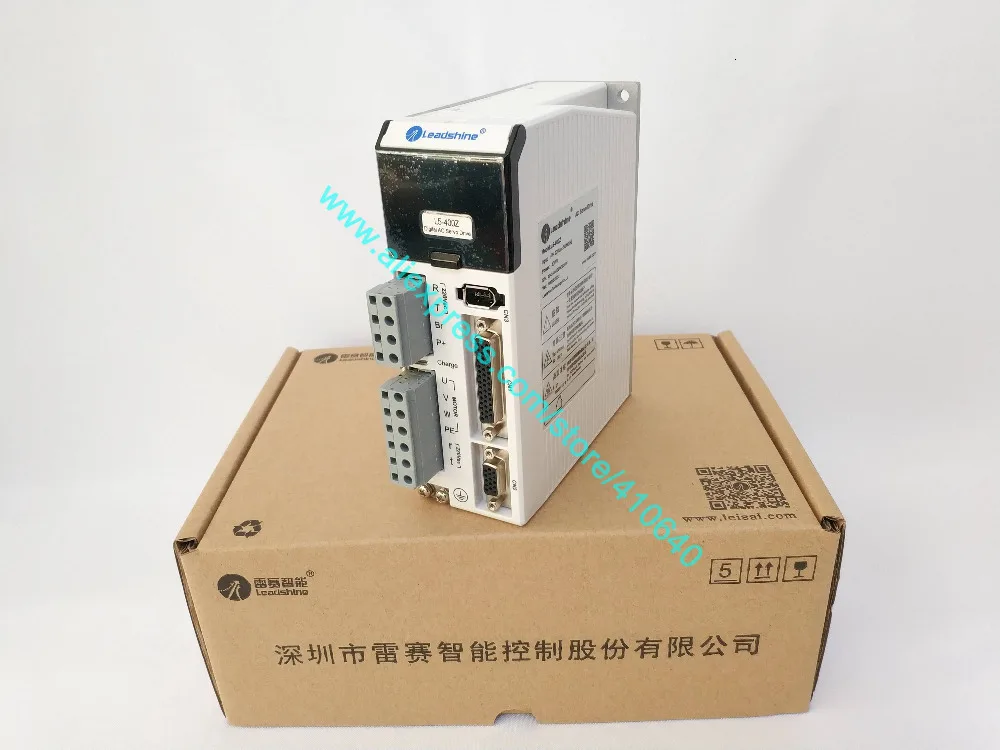

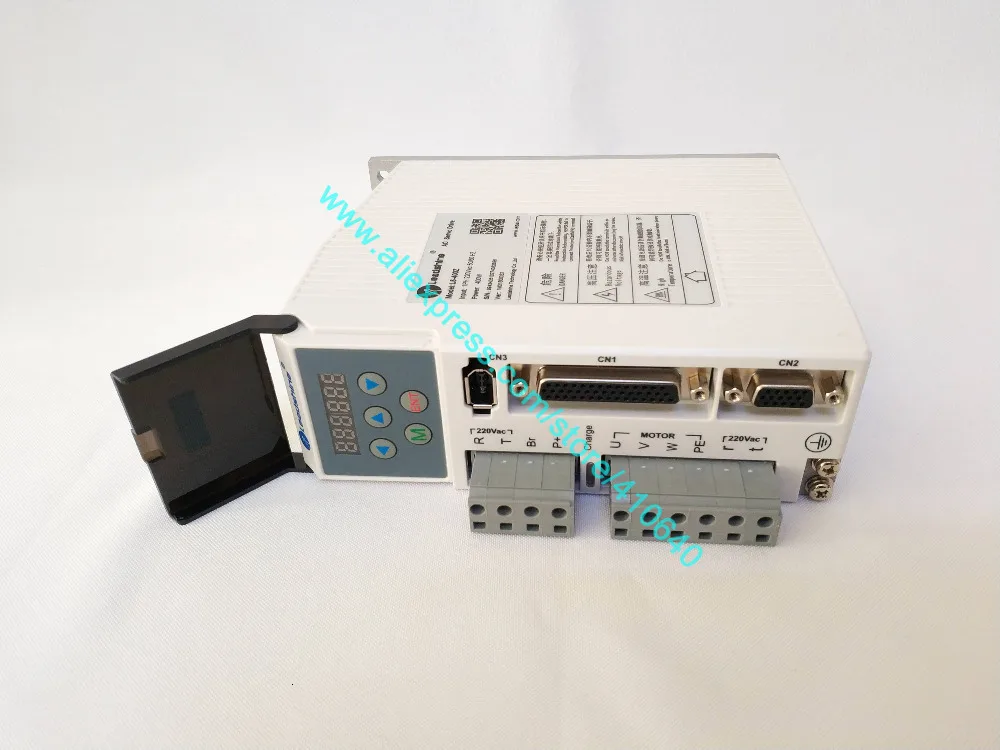

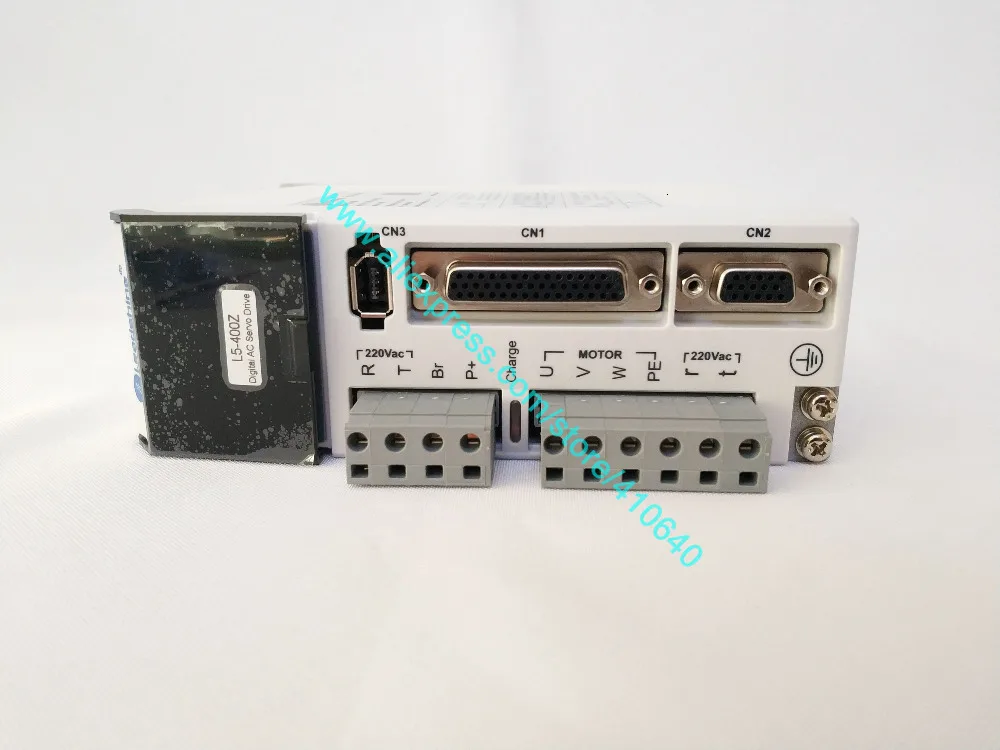

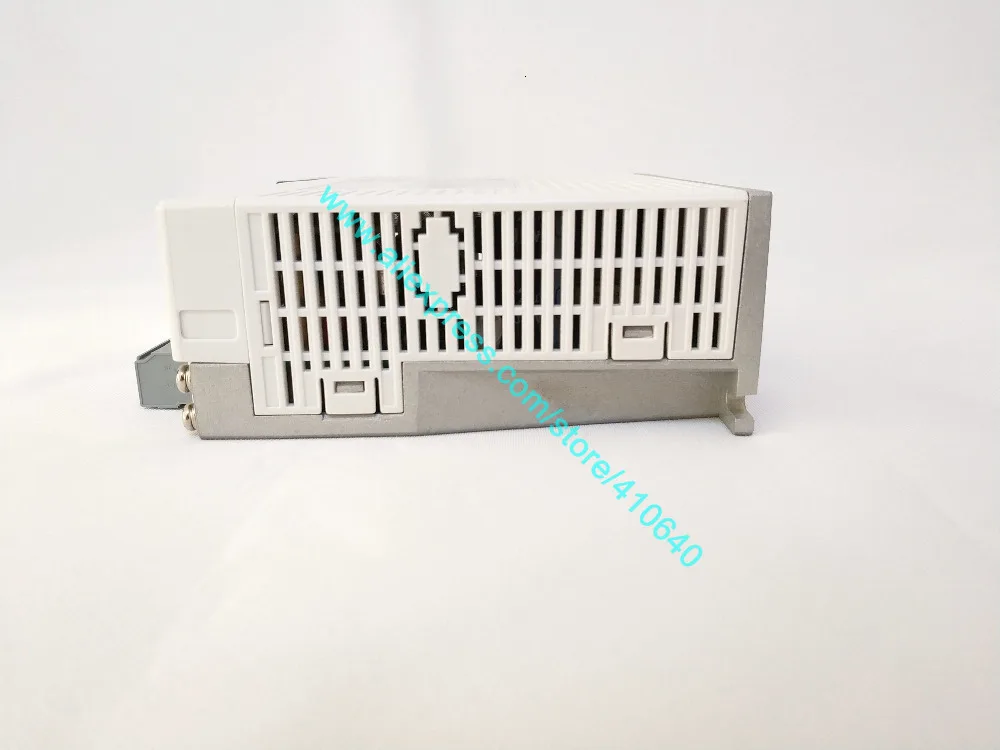

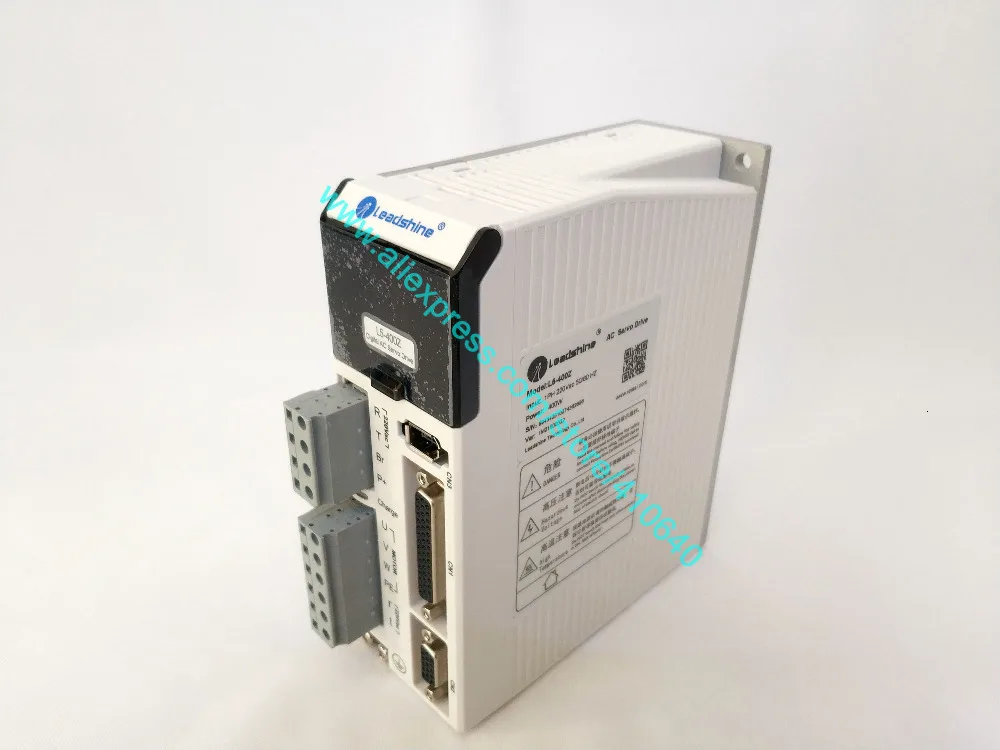

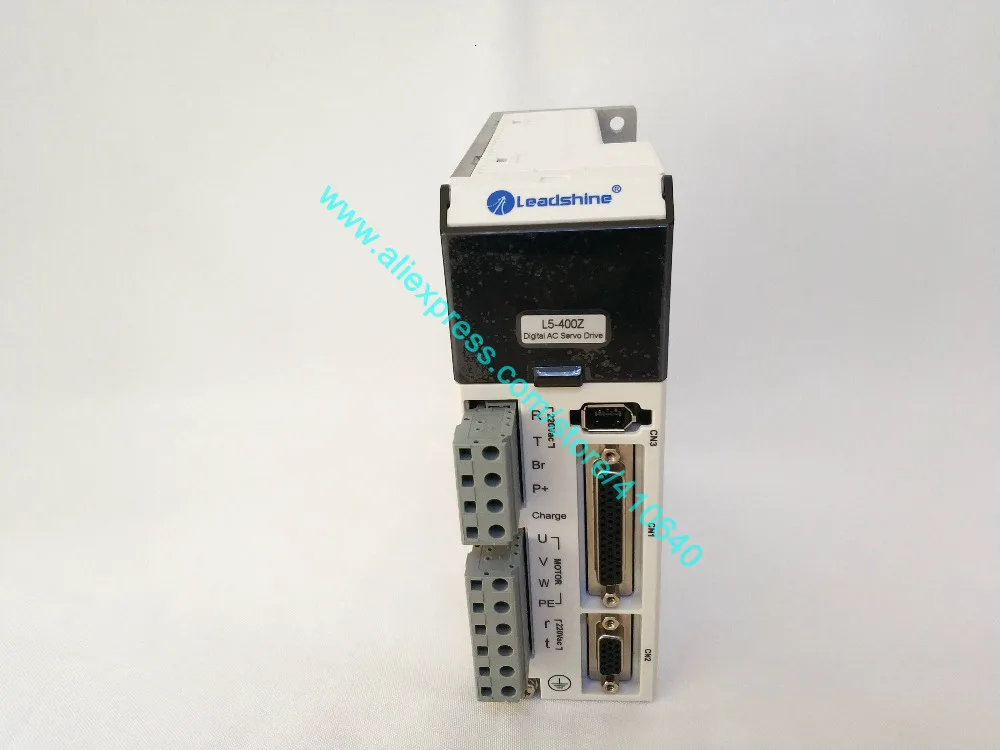

Следующие фотографии являются конечными продуктами, которые вы получите:

1: 1 штL5-400Z

2:1 штACM6002L2H-B0-D-SS

3: 1 шт. кабель питания, 3 метра

4: 1 шт. кабель кодировщика, 3 метра

5: 1 штука 44-pin Управление сигнальный соединитель
