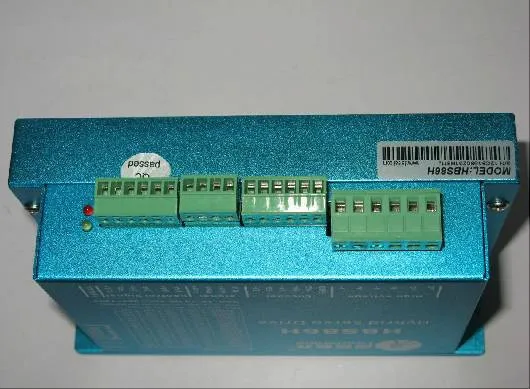

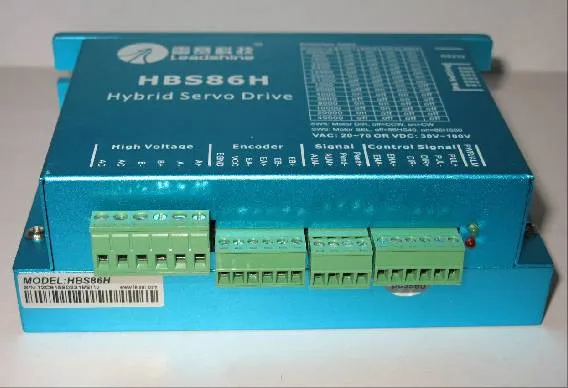

Leadshine HBS86H закрытый цикл шаговый привод с максимальным 24-75 В переменного тока или 32-105 в постоянного тока, и 8.5A ток

Особенности:

-32-бит DSP основе вектор алгоритм управления объединить преимущество разомкнутой Степпер бесщеточными сервоприводов

-Шаг/направление или CW/CCW ввода команд

-По умолчанию Максимальная частота 200 К; 500 K дополнительно

-Вход напряжение:20 ~ 80 В переменного тока, или 36 ~ 110 В постоянного тока

-На основе нагрузки автоматически настраиваемый выходной ток0 ~ 8.2A

-По умолчанию 1/20 (4000) микрошаговый разрешение; 200-104000 (увеличение на 200) программное обеспечение настраивается

-Без стойла и без потери шага. Замкнутая петля между приводом и приводным двигателем для устранения потери синхронизации перемещения в открытых петлях шаговых систем.

-Плавное движение двигателя; очень низкий нагрев двигателя

-Быстрая реакция, без задержки и нулевой время установления

-Высокий крутящий момент при запуске и низкой средней скорости; Высокая жесткость при остановке

-Без настройки для простой конфигурации по сравнению с традиционными системами сервоприводов

-Без превышения; не охота по сравнению с традиционными системами сервоприводов

-Гораздо более низкая стоимость, чем традиционные сервосистемы

Введение:

Серия HBS предлагает альтернативу для применений требуя высокой эффективности и высокой надежности когда сервопривод был единственным выбором, пока оно остается рентабельным. Система включает в себя 3 фазы шаговый двигатель в сочетании с полностью цифровой, высокая производительность диска и внутренней кодера, который используется, чтобы закрыть положение, скорость и токовые петли в режиме реального времени, как сервосистемы. Оно совмещает самое лучшее сервопривода и технологий stepper МОТОРА, и поставляет уникальные возможности и улучшения над обоими, пока на фракции цены системы сервопривода.

Применения:

Серия HBS предлагает альтернативу для применений требуя высокой эффективности и высокой надежности когда сервопривод был единственным выбором, пока оно остается рентабельным. Его большая особенность быстрого отклика и отсутствие охоты делают его идеальным для таких приложений, как склеивание и системы зрения, в которых требуются быстрые движения с коротким расстоянием и охота была бы проблемой. И i t идеально подходит для приложений, где оборудование использует механизм ременного привода или в противном случае имеет низкую жесткость, и вы не хотите, чтобы я t вибрировать при остановке.

Технические характеристики

1. Электрические характеристики (Tj = 25oC/77oF)

2. Operating Защита окружающей среды

3. механические характеристики:
