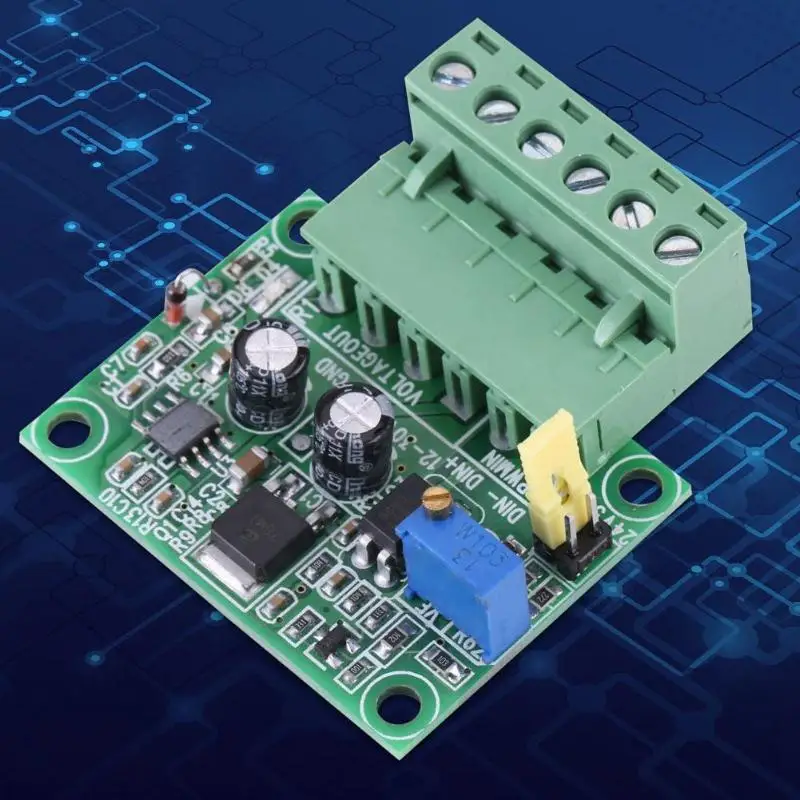

Регулируемый цифровой аналоговый преобразователь сигнала PWN модуль преобразователя PWM для напряжения 0-В 10 в Модуль PLC

Описание:
Преобразование 0-100% ШИМ цифрового сигнала в аналоговый сигнал.
Входной цифровой сигнал может быть 0-100% ШИМ-сигнал при напряжении 3,3 В или 5 В или 24 В.
Выходной аналоговый сигнал может быть напряжением 0-10 В или напряжением 0-5 В.
Широко используется в ПЛК, MCU или другой промышленной контрольной плате сигнала интерфейса переключения.
1. Частотный диапазон приема ШИМ-сигнала: 100 Гц-3 кГц. Рекомендация 1 кГц-3 кГц. Другой Частотный ШИМ-сигнал также может быть настроен.
Диапазон входного уровня ШИМ сигнала:
2. Максимальное значение составляет от 4,5 в до 10 в, а прыгающая игла вставляется на 5 В. Этот вид сигнала уровня в основном ориентирован на интерфейс обычной промышленной контрольной карты (например, карты MACH3) и 5 в ЦП.
Максимальное значение составляет от 12 до 24 В, а прыгающая игла вставляется при 24 В. Этот вид сигнала уровня в основном ориентирован на обычный ПЛК-интерфейс.
3. Аналоговые Параметры выходного напряжения. Ниже показано выходное напряжение 0-10 в:
После включения питания, когда нет входного сигнала, выход составляет 0 В, и только когда есть вход, выход может быть выполнен.
Если требуется первое включение, то лучше сделать калибровку, отлаживая: Найдите сигнал 50% рабочего цикла для подключения к DIN-, DIN +, амплитуда, соответствующая соответствующей игле прыжка.
Частота рекомендуется при 1 кГц-3 кГц. Измерьте два порта AO и GND мультиметром. Индикатор отображается при напряжении около 5,4 В. Потенциометр на регулировочной плате отображается при напряжении 5,4 В. Это позволит откалибровать соответствующую связь между вашим импульсным сигналом и этим модулем.
Разрешение этого модуля составляет 0,1 в. Емкость выходного тока составляет 10 мА. Если процент рабочего цикла противоположен напряжению, вы можете проверить пониженный и активный флажок в по MACH3, чтобы установить pin выхода ШИМ.
Диапазон входной мощности: 12 V-30 V. (Требования к питанию: более 100 мА).
Особенности:
ШИМ преобразует цифровые сигналы в аналоговые (от 0 до 10 в).
Входной цифровой сигнал может быть 0%-100% ШИМ-сигнал на уровне 5 В или 24 В.
Выходной аналоговый сигнал может быть напряжением 0-10 В или напряжением 0-5 В.
Он используется для переключения промышленной панели управления ПЛК или другого сигнального интерфейса.
Модуль прост в подключении и использовании.
Технические характеристики:
Максимальный ток: 12mA
Входное напряжение питания: 12-30 в
Размер: около 5x4,5 см/1,97x1,77 дюймов
Вес: 20g
Количество: купальное полотенце, 1 шт
Материал: пластик
Применение метод:
Входной Частотный диапазон ШИМ сигнала: 1 кГц-3 кГц
Диапазон входного уровня ШИМ сигнала:
Максимальный уровень от 4,5 в до 10 в, перемычки вставляются на 5 В. Этот сигнал используется в основном для лекарственных препаратов традиционной промышленного контроля карты (например, MACH3 доска) и 5 V Процессор интерфейсом.
От 12 до 24 В макс. уровень, перемычка вставка 24 В. Этот сигнал в основном используется в обычном интерфейсе ПЛК.
0-10 В Выходное аналоговое напряжение:
Когда входной порт сигнала не подключен, выходной порт дает 0 В. При первом включении модуля лучше откалибровать его: найти сигнал 50% рабочего цикла, подключиться к DIN-, DIN + и соответствовать соответствующей амплитуде перемычки. Когда частота колеблется от 1 кГц до 3 кГц, AO и GND тестируются мультиметром.
На приборе должно быть около 5,4 В. Мы отрегулируем потенциометр на модуле преобразователя, чтобы мультиметр отображал около 5,4 В. После завершения работы мы откалибруем и сравним импульсный сигнал с этим модулем преобразователя. Модуль имеет определение 0,1 в и выходной ток 10 мА. Если рабочий цикл идет вразрез с напряжением, в качестве программного обеспечения Mach3.
Примечания:
1. Из-за различных настроек монитора и светильник эффект, фактический цвет элемента может быть s светильник ly отличается от цвета, представленного на снимках. Спасибо!
2. Замеры сделаны вручную, поэтому возможны незначительные отклонения.

1 х модуль преобразователя PWN
