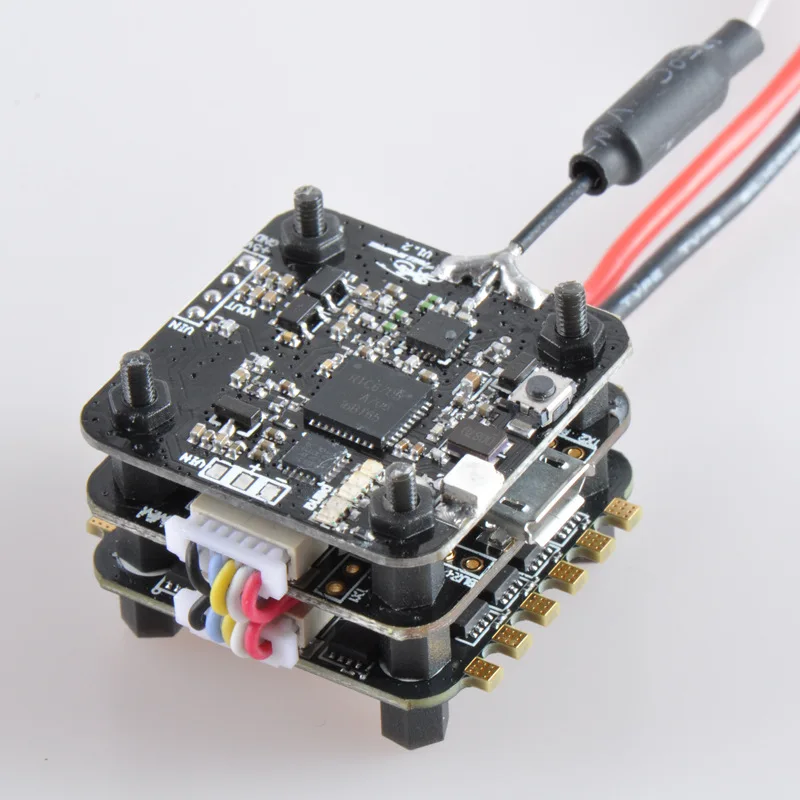

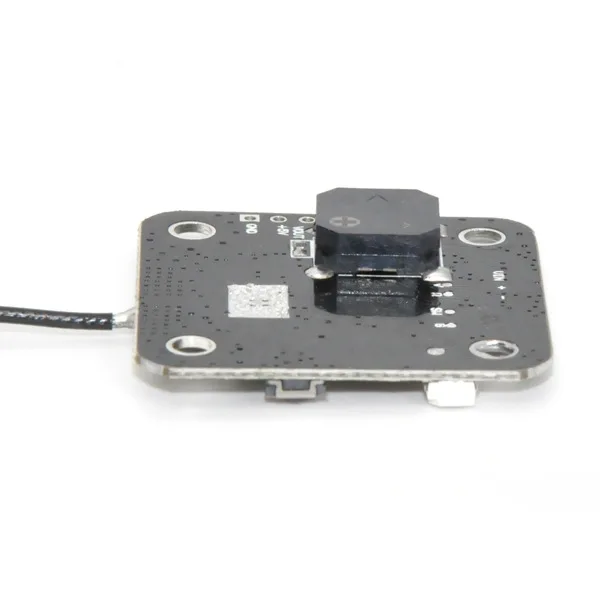

200 мВт HD от первого лица для помещений с бесщеточным двигателем, мини FSD-20 F3 летать башня, трехуровневая tower управление полетом V1.0

Описание

1. Введение

1>. 40 каналов (40 каналов);

2>. Поддержка выбора ключа и выбора частоты PWM/выбора ключа (поддержка сенсорного переключателя и PWM/сенсорного переключателя выберите

Канал); поддержка Группы частот выбора ключа (поддержка сенсорного переключателя выберите частоту группы)

3>. Поддержка 25 МВт (13dBm)/200 МВт (23dBm) выбор, use5 ALED дисплей высокой мощности (поддержка

25 МВт/200 мВт выберите с пяти светодиодный дисплей высокой мощности)

4>. светодиодный канал и информация о состоянии

5>. Входной интерфейс beltOSD

6>. Направленный стержневая антенна;

7>. Рабочее напряжение (вход питания): 5 V рабочий ток: 25 mw lower300ma, 200 mw lower500ma

8>. Микро-и облегченной конструкцией (миниатюрный и облегченная конструкция); периферийный dimensions27 * 27 мм, weight4g

1,2 частота радиочастотного канала передачи (группа частот передачи):

Группа частот: Ch1: 5865 МГц Ch2: 5845 МГц Ch3: 5825 МГц Ch4: 5805 МГц

Ch5: 5785 МГц Ch6: 5765 МГц Ch7: 5745 МГц Ch8: 5725 МГц

B Группа частот: Ch1: 5733 МГц Ch2: 5752 МГц Ch3: 5771 МГц Ch4: 5790 МГц'

Ch5: 5809 МГц Ch6: 5828 МГц Ch7: 5847 МГц Ch8: 5866 МГц

C Группа частот: Ch1: 5705 МГц Ch2: 5685 МГц Ch3: 5665 МГц Ch4: 5645 МГц

Ch5: 5885 МГц Ch6: 5905 МГц Ch7: 5925 МГц Ch8: 5945 МГц

Группа D частота: Ch1: 5740 МГц Ch2: 5760 МГц Ch3: 5780 МГц Ch4: 5800 МГц

Ch5: 5820 МГц Ch6: 5840 МГц Ch7: 5860 МГц Ch8: 5880 МГц

E группа частот: Ch1: 5658 МГц Ch2: 5695 МГц Ch3: 5732 МГц Ch4: 5769 МГц

Ch5: 5806 МГц Ch6: 5843 МГц Ch7: 5880 МГц Ch8: 5917 МГц

2. электрические характеристики

Проектные спецификации

Диапазон: 5645 ~ 5917 МГц

Номер канала записи: 40

Тип модуляции: FM

Метод выбора частоты: сенсорный выключатель

Канал инструкция/частоты группа индикация: CH1 ~ CH8 индикация канала с 1 светодиоды вы ~ E частоты

Группа с 5 Светодиодами

Излучательная мощность: 13±1dBm ~ 23±1dBm переключаемый (Переключаемый)

Частота управления: PLL

Самые высокие гармоники: Макс-50 дБм

Стабильность частоты: ± 100 кГц (тип)

Точность частоты: ± 200 кГц (тип)

Разница в мощности канала: 1 дБ

Сопротивление антенны: 51 Ω

Внешний интерфейс :( P2.0 * 4)

Отходы питания: 200 ~ 550MA @ 5 V DCIN

Диапазон рабочего напряжения: 4,5-5,5 В

Рабочая температура:-10 ℃ ~ + 60 ℃

Размер формы: 27 мм X 27 мм X 4 мм; отверстие винта: 20X20 мм; расстояние отверстия: 2 мм,

Вес: 2,8 г

3 схема подключения

4 Применение метод:

Подходит для: ①. Пресс в button6 второй импульсный источник питания, после того, как передача является successful3 ALED свет up3, во-вторых, объяснение is25mw узор, if5 ALED свет up3 второе объяснение is200mw узор;

②. Нажмите на button3 second селективную частоту, 5 ALED укажите ток частоты, например, Текущая частота-это секундные группы, второй президент яркий;

③ Зарядное устройство. Короткий переключатель frequencyCH1 ~ CH8, короткие pressch светодиодный это будет мерцать, частота требуется вперед частоты, reachCH8 время, светодиодный часто lianglai инструкции.

Соответствие эффекта управления полетом и электрической регулировки:
