Описание

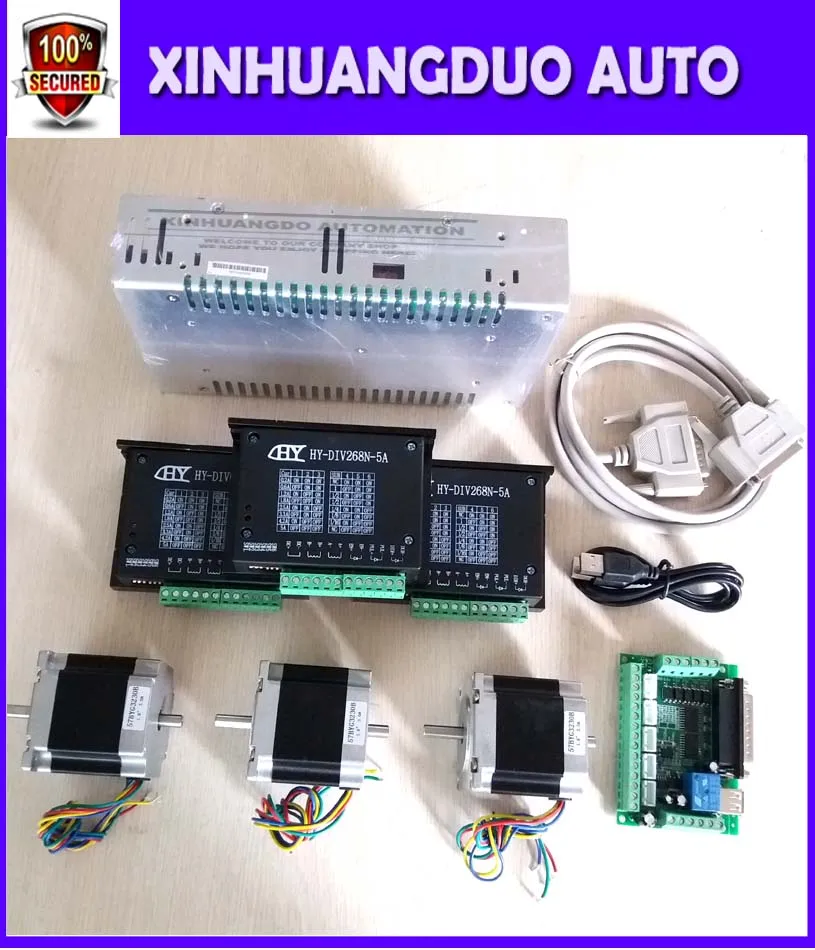

Посылка включает в себя:

3x1 Ось TB6600 Драйвер шагового двигателя

3 x 23HS3203B Двухосное шаговый двигатель(165 унций-в, 56 мм длина 3.0A)

1x350 W 36 V/9.7A импульсный источник питания светодиодного табло

1x5 оси секционная плата V5 типа

1 х DB25 параллельный кабель

USB кабель (1 шт.);

3 оси ЧПУ маршрутизатор комплект, шт. 1AxisTB6600 Драйвер + один интерфейс доска шт. 56 мм Nema 23 двухосный шаговый двигатель + один источник питания

Общие Параметры:

Точность угла шага:+-5% (полный шаг, без нагрузки)

Точность сопротивления:+-10%

Точность Индуктивности:+-20%

Температура Посадка:80 градусов (номинальный ток, 2 фазы)

Температура окружающей среды----------- 20 град ~ + 50 град

Сопротивление изоляции:100MΩ Min, 500VDC

Insultion сила-------- 500 В переменного тока в течение одной минуты

Общие Параметры:

57BYG3230B шаговый двигатель

Фаза: 2

Шаг угол: 1,8 градусов

Напряжение: 2,7 v

• Сила тока: 3A

Сопротивление: 0,90Ω

Индуктивности: 2.4mH

Держательный крутящий момент: 1.2Nm

Диаметр вала: 6,35 мм

Двойной Shaf

3 оси ЧПУ маршрутизатор комплект, шт. 1AxisTB6600 Драйвер + один интерфейс доска шт. 56 мм Nema 23 двухосный шаговый двигатель + один источник питания

Проводка:

Красный: A +

Зеленый Цвет:-

Желтый: B +

Синий: B

Одноосный шаговый двигатель TB6600

Высокая производительность, экономичность.

Автоматическое уменьшение холостого хода.

Напряжение питания до 50 В постоянного тока

Выходной ток до 5.0A.

Подходит для детей в возрасте от 2-phase и 4-фазами.

Высокоскоростной оптоэлектронный сигнал изоляции.

Одночиповый биполярный синусоидальный измельчитель PWM обеспечивает низкую вибрацию и высокую эффективность.

1, 2, 4 (новый режим), 8, 16 регулируемое микроступенчатое управление, двигатели работают более точно и плавно.

Оснащен 3-м поколение коммутационной платы, панели дисплея и панели управления для управления двигателем вручную.

Защита от перегрузки, перегрузки по току, перегрева, перенапряжения и пониженного напряжения во избежание повреждения компьютера и устройств.

Охлаждающая алюминиевая конструкция коробки для охлаждения и защиты платы водителя от повреждения от грязи, пыли или других жидкостей

Этот элемент является высокопроизводительным микро-шаговым драйвером на основе новейшего оригинального Тошиба высокой эффективности TB6600HG IC. TB6600HG принимает одночиповый ШИМ биполярный синусоидальный измельчитель для обеспечения низкой вибрации и высокой эффективности. Кроме того, новый дизайн с технологией BiCD0.13 (50 в) на чипсете также обеспечивает максимальный выходной ток 5.0A и выходное напряжение 50 В. Таким образом, если диапазон тока шагового двигателя находится в пределах 0,2-5 А, все 2 фазы или 4 фазы Nema17, Nema23, nema24 и Nema34 шаговый двигатель s будут отлично работать с этим шаговым драйвером нового типа TB6600HG

5 оси коммутационная плата

1. Полная поддержка MACH3, KCAM4, EMC2 и Поддержка параллельного порта для управления программным обеспечением хоста;

2. Приводит ко всему параллельному порту 12 данных выход системы передач pin, который может управлять пятью шаговыми двигателями;

3. С распределительный щит на 5 входной интерфейс, можете взять концевой выключатель и переключатель аварийной остановки, сброс, и нож;

4,5 светодиодный Вход показывает состояние входа;

5. С образом 12А реле управления, нормально открытый, нормально закрытые провода, удобное подключение;

6. Питание 5 в USB или внешний источник питания для облегчения доступа внешнего источника питания;

7. На внешнем накопителе включается усиление сигнала, фильтрация, улучшенная обработка;

8. Пульс, направление формирования сигнала, увеличенная грузоподъемность, скорость передачи данных достигает 10 Мбит/с;

9. Выходные контакты с интерфейсом расширения могут 2,54 мм pin 2,54 mmxh-блок;

Импульсный источник питания светодиодного табло

1. Диапазон входного напряжения переменного тока изменяется переключателем

2. Высокая эффективность, высокая надежность

3.100% Испытание на сжигание при полной нагрузке

4. Защита: от короткого замыкания/перегрузки/перенапряжения/перегрева

5. Встроенный вентилятор охлаждения постоянного тока

6. Рабочая частота 25 кГц

7. Входное напряжение: 220 В

8. Выходное напряжение: 36 В

9. Выходной ток: 9.7A

10. Выходная мощность: 350 Вт

11. Размер: 215*115*50 мм (Д * Ш * В)

-Контроль среднего тока, двухфазный синусоидальный ток

-Источник питания постоянного тока 12 ~ 48 В, внутренняя интеграция регулятора 12 V и 5 V

-Оптически изолированный вход/выход сигнала

-Защита от перенапряжения, перенапряжения, перегрузки по току и короткого замыкания белого цвета

-Входное напряжение DC 12 ~ 48 V вход

-Входной ток от 1 до 5 А, выберите привод шагового двигателя.

-Выходной ток 0.2A ~ 5A

-Рабочая температура-10 до 45 с; Температура хранения-40с до 70с

-Влажность не конденсируется, не падает

-Газ не допускает горючий газ и проводящую пыль
