Новый тип DSR AVR Автоматический регулятор напряжения для дизельного генератора Mecc Alte

Технические данные

DSR-это регулятор напряжения для синхронные генераторы, предназначенный для самостоятельной работы и калибровки;Чтобы обеспечить максимальную производительность, регулятор следует воспринимать как часть системы, состоящей как минимум изТри компоненты: DSR (блок управления), коммуникационный модуль (DI1, например) и контрольЕдиница измерения, как показано на рис. 4 или 12.

Разъемы для подключения к генератору питания и коммуникационный модуль расположеныНа регуляторе DSR.
Блок наблюдения может быть изготовлен из персонального компьютера, другого «synoptic» устройства или оба; это делаетНе имеет функции управления системой в реальном времени, но позволяет программировать и визуализации всехРабочие параметры DSR.
Если он оснащен RS485 или RS232 последовательным интерфейсом, DI1 коммуникационный модуль необходим дляЕго подключения.

Особенности

•Полный регулятор с цифровым управлением, на основе DSP
• Установка бортовой машины
• Подходит для всех саморегулируемых генераторов
• Напряжение питания: 40Vac÷270Vac (от вспомогательной обмотки, выходного напряжения или PMG)
• Частотный диапазон: 12 Гц ÷ 72 Гц
• «Зондирование» напряжения с истинными rms или средними измерениями (70÷280 В переменного тока)
• Максимальный непрерывный выходной ток: 4Adc;
• Точность регулирования напряжения: ± 1% от без нагрузки до номинальной нагрузки в статическом состоянии, с любой мощностьюКоэффициент и отклонения частоты колеблются от-5% до + 20% номинального значения.
• Переходное падение мощности и перенапряжение в пределах ± 15%
• Время восстановления напряжения в пределах ± 3% от набора значений, менее 300 msec.

•Переходное перенапряжение во время запуска: менее 5% номинального напряжения.
• Однофазный зондирования
• Параметры: вольт, удар, ампер и Гц может быть установлена с триммеры (по умолчанию), 50/60Hz через
«Перемычка» (по умолчанию); все параметры могут быть запрограммированы через программное обеспечение.
• Аналоговый пульт дистанционного управления выходным напряжением возможен через внешнее напряжение (0÷2, 5Vdc) или с10 кОм Линейный потенциометр.
• Температура окружающей среды:-25 °C ÷ + 70 °C
• Защита от низкой скорости с регулируемым порогом и наклоном
• Сигнализация перенапряжения и низкого напряжения
• Защита от перегрузки по току возбуждения с задержкой
• Управление временными короткими цепями (запуск асинхронные двигатели)
• Открытый сборник выход (не теплоизоляционные) сигнальные огни вмешательства защитные устройства (изоляция на опциональноМодуль DI1) с программируемой активацией в отношении отдельных сигналов тревоги и возможность задержкиВмешательства.
• Хранение ненормальных условий работы (тип сигнализации, количество событий, продолжительность последнего события, всегоВремя)
• Запоминание времени работы регулятора (Начиная с версии 11 прошивки)
• RS232 и RS485 последовательный интерфейс связи (с дополнительным DI1 модуль)
Предупреждение: работа DSR не указана ниже 12 Гц.

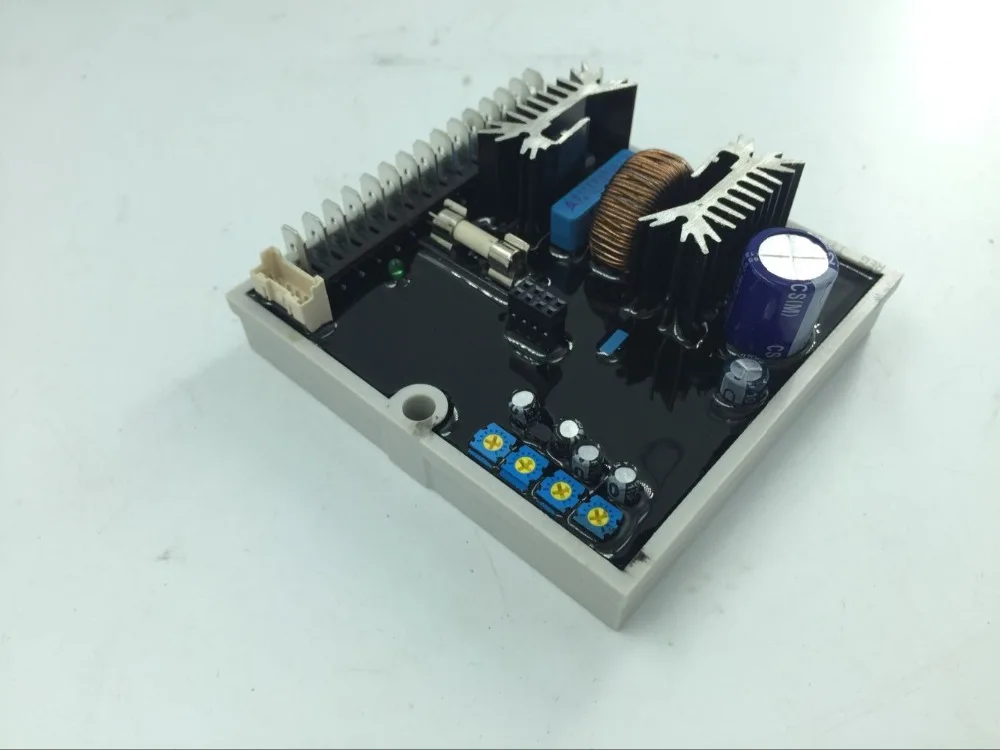

AVR DSR изображение
