Описание

Трехфазный замкнутый контур полный контроль тиристорный фазовый триггер плата плавный пускатель двигателя регулирование напряжения постоянного тока постоянное напряжение TSCR-H

Плата используется для трехфазного выпрямления и замкнутого контура, постоянного тока регулировка скорости двигателя, гальванического постоянного тока и других случаев, которые можно регулировать самостоятельно, таких как постоянное давление, постоянный ток, постоянная температура и так далее. Он может широко использоваться в регулировании напряжения и тока в различных областях промышленности, и подходит для резистивных нагрузок, индуктивных нагрузок, вторичной стороны трансформаторов и различных выпрямителей.

Основной диапазон применения тиристорной триггерной платы:

* Контроль температуры нагревательных элементов с никелевым хромом, железом-хромом-алюминием, инфракрасными нагревательными элементами, кремниевыми молибденовыми стержнями, силиконовыми карбоновыми стержнями и т. Д.

* Контроль температуры нагрева печи для соли, индукционная печь с частотой мощности, закалочная печь и расплавленное стекло.

* Выпрямительный трансформатор, регулятор мощности (чистый индуктор), основная сторона электрической печи трансформатор, регулировка boost/demagnetization, управления двигателем постоянного тока.

* Различные случаи регулировки, такие как электросварщик, стойкий сварочный агрегат и контроль точечной сварки.

* Синхронный контроль возбуждения машины, турбо генератор возбуждения управления и т. Д.

* Двигатель переменного тока мягкий старт, контроль скорости вентилятора насоса энергосберегающий контроль и т. Д.

* Медное оборудование для отжига и т. Д.

* Напряжение, сила тока, мощность, освещение (натриевые лампы высокого давления Управление лампой должны использовать Напряжение функция управления с контроль pid доска) и другие бесступенчатая плавная регулировка.

Основные области применения:

* Электропечи промышленности:

Печь для отжига, сушильная печь, закалочная печь, печь для спекания, тигельная печь, туннельная печь, плавильная печь, электрическая печь типа коробки, электрическая печь хорошего типа, плавильная Электропечь, плавильная электрическая печь, вакуумная электрическая печь, электрическая печь на колесиках, электрическая печь для закалки, электрическая печь для старения, электрическая печь для покрытия, Атмосферная электрическая печь, печь, экспериментальная электрическая печь, термическая обработка, печь сопротивления, вакуумная печь, печь сетки, высокотемпературная печь, печь

* Электропечь и оборудование:

Упаковочное оборудование, пластиковое оборудование, термоусадочный аппарат, экструдер, пищевое оборудование, оборудование для закалки, обработка пластика, инфракрасное Отопление стекло промышленность: стекловолокно, стекловолокно, плавление стекла, печать стекла, поплавковая линия по производству стекла, резервуар для отжига: Сушка распылением, Термоформование

* Энергосберегающее освещение:

Освещение туннелей, уличное освещение, фотографическое освещение, сценическое освещение

* Химическая промышленность:

Дистилляция испарения, система предварительного нагрева, Отопление труб, нефтехимический, компенсация температуры

* Другие отрасли промышленности: печь для соли, индукционная печь с частотой мощности, закалочная печь контроля температуры, печь для тепловой обработки контроля температуры, нагревание алмазного пресса, высокомощное магнитное/размагничивающее оборудование, полупроводниковый Промышленный источник Испарения лодки; авиационный источник питания центральный Кондиционер Электрический нагреватель контроль температуры, вакуумный магнетрон распыляющий источник питания; текстильная техника, Хрустальное производство камня, порошковое металлургическое оборудование, туннельная электрическая печь распределенная система контроля температуры; цветное изображение оборудование для производства труб, металлургическое оборудование, AC/DC двигатель сопротивления; плавная регулировка освещения, постоянное напряжение постоянного тока постоянное управление питанием и другие поля.

Название продукта	Трехфазный выпрямитель двойная замкнутая петля (постоянное напряжение постоянного тока) тиристорная ТРИГГЕРНАЯ доска
Чередования фаз распознавания	Автоматический
Источник питания пластины	220 В, 380 В опционально
Изоляции сигнала	Контрольный сигнал изолирован от основной цепи.
Напряжение диапазон регулирования	0-100%
Текущий диапазон регулирования	0-100% (максимальный шунт)
Стабильность точности	Лучше, чем 1%
Электрический ток обнаружения устройства	75MV шунт
Рабочая частота	45-65 Гц
Контроль сигнала	4-20MA, 0-5 V, 1-5 V, 0-10 V, 10 K потенциометр
Устройство плавного пуска времени	Длинный60 секунд
Всплывающие предупреждения на способность	Один из способов SCR ниже 3000A
Внезапное переключатель аварийной остановки	Да
Напряжение переключатель ограничения	Регулируемый
Ограничение тока выключатель	Регулируемый

Примечание: отзывы положительных или отрицательных, не забудьте правильно подключиться.

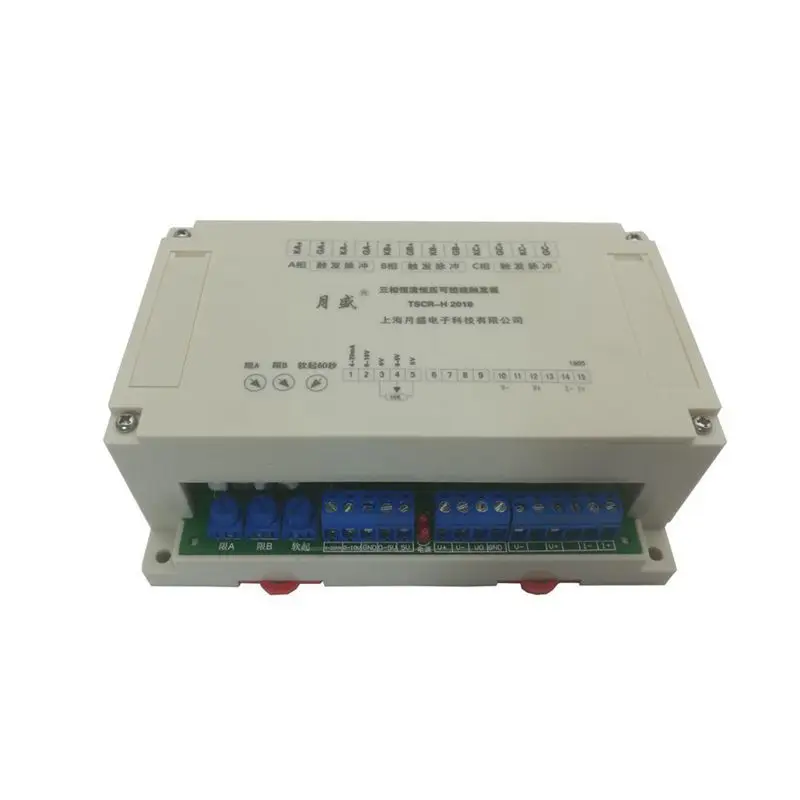

Трехфазный двойной замкнутый цикл полный контроль тиристорный фазовый триггер плата постоянного напряжения постоянного тока TSCR-H

1. Настройка ограничения тока: Например: шунт подключен к 300A, затем потенциометр 300A, и есть автоматическая защита от короткого замыкания. Когда ток превышает значение шунта в 1,2 раз, он автоматически блокируется и перезапускается для разблокировки.
2. Предельная Настройка напряжения: потенциометр составляет 500 в весь процесс, и 250 В пополам.
3. Мягкая настройка запуска: мягкий потенциометр запуска можно отрегулировать до 60 секунд, и половина времени составляет 30 секунд.
4. Постоянное давление может одновременно ограничивать лимит тока. Постоянный ток может также ограничивать текущий лимит одновременно. Он не может быть постоянным током и постоянным давлением одновременно.
5. Если используется только постоянное напряжение, шунтирующий терминал будет пустым. Если используется только постоянный ток, обратная связь по напряжению терминала не будет подключена.
6. Вышеуказанные настройки, будьте внимательны, чтобы не оспорить друг друга, режим постоянного тока, должен сначала подключить нагрузку на питание.
