Описание

Этот продукт имеет

1. Оптическая изоляция между контрольной петлей и петлей нагрузки.

2. Выход scr, выключение нулевого тока, сильная переходная грузоподъемность.

3. Напряжение нулевое, и статус управления указан светодиодный.

4. Встроенная схема поглощения RC, например, Индуктивная нагрузка может быть добавлена с защитой от варистора.

5. Сигналы управления совместимы с логикой ttl.

6. Образная прямоугольная, эпоксидная ткань (модуль), простая в использовании, дополнительная Защитная перегородка.

7. При использовании Используйте подходящий радиатор и, при необходимости, добавьте принудительное воздушное охлаждение.

8. Огнестойкий инженерный пластиковый корпус, медная пластина основания

9. Широкий спектр применения: например, промышленные печи, печи, насосы, двигатели, электрическое распределительное устройство, автоматизация и другое оборудование

Обзор продукта

Высокомощное твердотельное реле является бесконтактным ВКЛ-ВЫКЛ электронным переключателем, в котором два небольших клеммы являются входными контрольными клеммами, другие концы являются выходными контролируемыми клеммами, три фазы-шесть-терминал, три-и три-выход, и Оптическая изоляция используется в середине. Фотоэлектрическая муфта используется как вход и выход. Добавив сигнал постоянного тока или импульсный сигнал на вход, выход можно переключить с выключенного состояния на режим включения (заблокирован, когда нет сигнала), тем самым управляя большой нагрузкой. Все устройство не имеет движущихся частей и контактов, и может достичь той же функции, что и обычные механические электромагнитные реле.

С тех пор, как твердотельные реле постоянного тока-это Переключение контактов элемент состоит из твердых компонентов, он имеет характеристики надежной работы, быстрая скорость переключения, отсутствие шума, длительный срок службы, небольшой объем, без искры, устойчивость к коррозии, Взрывозащищенная и вибрационная стойкость. Он имеет ряд преимуществ, таких как небольшие помехи для внешнего мира, Совместимость с логическими схемами, сильная антипомеховая способность, быстрая скорость переключения и удобное использование. Он имеет широкое поле применения и постепенно заменяет традиционное электромагнитное реле, и может быть дополнительно расширен к традиционным компьютерам и другим полям, где электромагнитные реле не могут быть применены, широко используется в периферийное устройство компьютера интерфейс оборудования, электрическое огневоздушное Отопление термостаты; оборудование с ЧПУ, системы дистанционного управления, устройства промышленной автоматизации; Сигнальные огни, светофоры, освещение сценическое освещение контрольное оборудование; Приборы, медицинское оборудование, копиры, увеличители цвета, резина и пластиковые машины, автоматические стиральные машины; в дополнение к химическим, угольным шахтам, и т. Д. Необходимо использовать большое количество взрывозащищенных, влагостойких, антикоррозионных случаев, Стала идеальной заменой для релейных семейств.

Ниже приведены параметры высокомощных твердотельных реле:

Модель		SSR-400DA-H SSR-500DA-H SSR-600DA-H
Транспорт Введите Экстракт женьшеня Номер	Режим управления	3-32VDC (постоянного тока)
	Вход ток	> 10MA
	Рабочие инструкции	Светодиодный
	Время перерыва	≤10mS (миллисекунды)
	Надежный отключения напряжения	<0.8VDC
Транспорт Из-за Экстракт женьшеня Номер	Напряжение холостого хода	380VAC, 480VAC, 660VAC, 900VAC
	Номинальный максимальный ток	400A. 500A. 600A.
	ВПК	≤1. 5 V
	Минимальный ток проводимости	50MA
	Выключенном состоянии ток утечки	<10MA
Природа Может Экстракт женьшеня Номер	Прибор для тестирования Диэлектрической прочности	2500VAC1 минут
	Изоляция напряжения	≥2500V
	Сопротивление изоляции	Более 100 М Омега
	Рабочая температура	-35 ~ 75 ℃
	Мощность частоты	50/60 HZ
	Радиатор выбор	Однофазный используется для YS-S2-100, можно добавить вентилятор, можно использовать трехфазный YS-S2-250, и вентиляторы могут быть добавлены.
	Ток холостого хода коэффициент безопасности	Резистивная нагрузка более 2 раз, и Индуктивная нагрузка более 3 раз.
	Форма Размер	115л * 53 Вт * 53 ч
	Вес	800 г

Высокая мощность твердотельные размеры реле и схема монтажной проводки: (блок: мм)

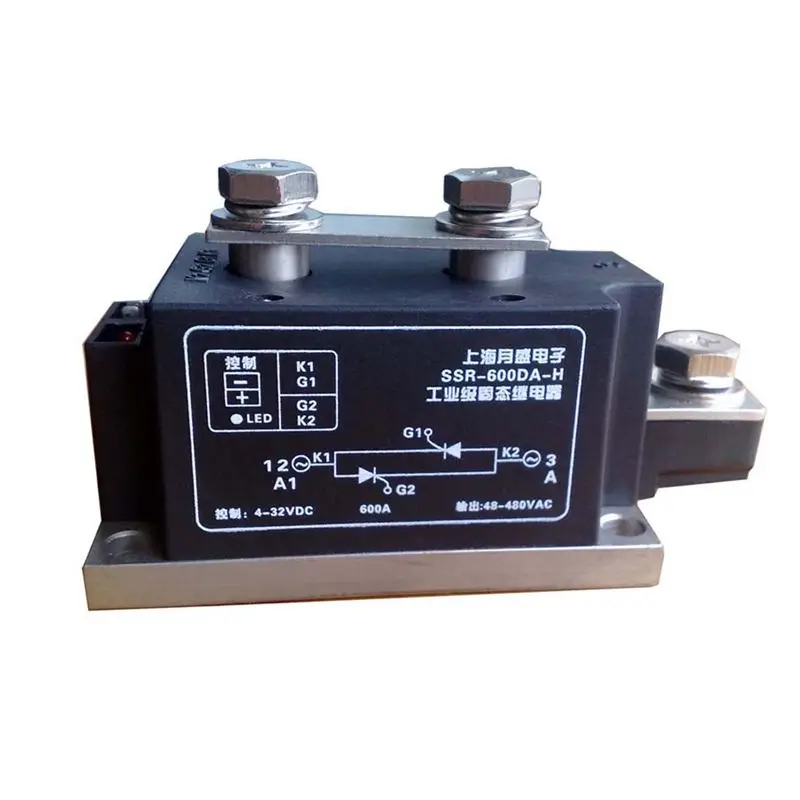

600A усиленное твердотельное реле SSR-600DA-H

Температура таблицей:

Твердотельные условия выбора продукта:

● При выборе продукта, различные поля должны быть оставлены на уровне тока в зависимости от природы нагрузки. (Для Резистивной нагрузки, она может быть выбрана в 2-3 раза током нагрузки. При индуктивной или емкостной нагрузке, она может быть выбрана в 3-5 раз ток нагрузки).

● В соответствии с соотношением тока нагрузки и температуры окружающей среды, когда температура окружающей среды высока или условия тепловыделения не хорошие. Емкость тока должна быть увеличена. Для предотвращения короткого замыкания нагрузки во время использования необходимо подключить выключатель быстрого отключения или быстрый предохранитель, соответствующий продукту в цепи нагрузки.

● Индуктивная нагрузка должна быть подключена к варистору на выходе, чтобы предотвратить повреждение тиристора во время перенапряжения. Дополнительный Варистор (MOV): 430-470 V для 240 V, 680-750 V для 440 V, и 1100-1200 V для 660 V.

● При установке, необходимо, чтобы радиатор и контактная поверхность продукта были плоскими и гладкими, и равномерно покрыты слоем тепловой смазки на поверхности. Наконец, винты плоской шайбы и пружинной шайбы симметрично затягиваются и фиксируются.

● Когда твердотельное реле выключено в первый раз, его следует затянуть с остальными винтами, чтобы гарантировать, что базовая пластина твердотельного реле и поверхность теплоотвода могут быть в близком контакте, чтобы достичь эффекта для лучшей теплопередачи.

● Номинальный ток различных типов твердотельных реле является номинальным током, когда температура окружающей среды составляет 40 °C, поэтому теплоотвод должен быть достаточным!
