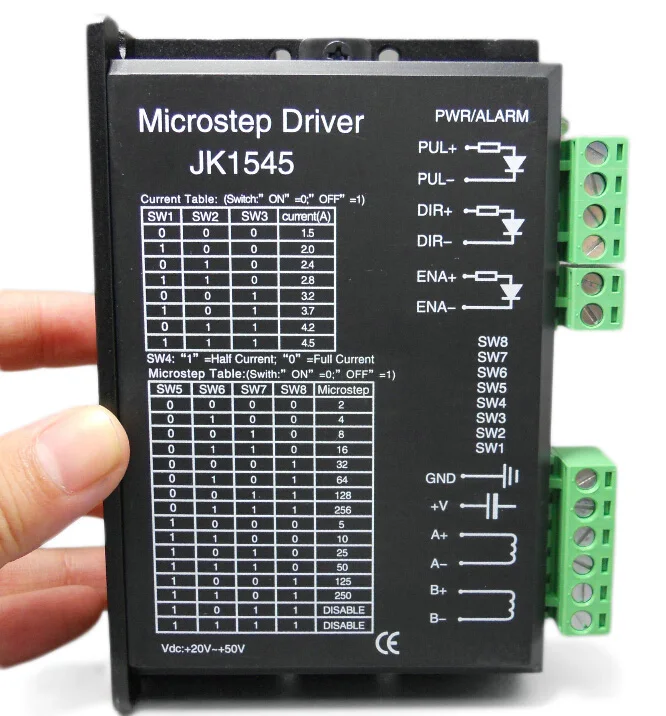

JK1545 двухфазный гибридный шаговый двигатель драйвер для подсчета денег 1.5A-4.5A DC 24-50 V
Цена: $34.25
есть в наличии
Реклама: ООО "АЛИБАБА.КОМ (РУ)" ИНН: 7703380158
Описание
{Infomodule} долл. США
{Infomdescirption} долл. США
Параметры:
| Тип | JK1545 |
| Вход Напряжение | 24-50 В постоянного тока |
| Выход ток | 1.5A-4.5A |
| Mircostepping | 1/2 1/4 1/8 1/16 1/32 1/64 1/128 1/256 |
| 1/5 1/10 1/25 1/50 1/125 1/250 | |
| Защита формы | Защита от перегрева и перегрузки по току |
| Размер | 118 мм x 76 мм x 33 мм |
| Вес | 280 г |
| Рабочая среда | Температура-15 ℃-40 ℃ |
| Рабочая влажность: <70% | |
| Вход режим | Совместимость с одним/двойным входом |
Выбор переключателя (ВКЛ = 0, ВЫКЛ = 1)
1. Microstepping выбор
| SW5 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||
| SW6 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
| SW7 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||
| SW8 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||
| Микро | 1/2 | 1/4 | 1/8 | 1/16 | 1/32 | 1/64 | 1/128 | 1/256 | 1/5 | 1/10 | 1/25 | 1/50 | 1/125 | 1/250 |
2. отображение текущей выбор
| SW1 | 1 | 1 | 1 | 1 | ||||
| SW2 | 1 | 1 | 1 | 1 | ||||
| SW3 | 1 | 1 | 1 | 1 | ||||
| Ток (А) | 1,3 | 1,8 | 2,3 | 2,7 | 3,2 | 3,7 | 4,2 | 4,5 |
3. полный ток или половина тока выбор.
SW4: 0 = полный ток, 1 = половина силы тока.
Механические измерения:
Порты ввода/вывода:
1. VCC + DC силовой положительный полюс
Примечание: должен быть защищен от более 50 в,
Чтобы не повредить модуль
2 GND DC power катод
3 A + A-: шаговый двигатель с одной обмоткой
4 B + B-: шаговый двигатель с другой обмоткой
5 PUL + PUL-: шаговый вход + 5 В (повышение эффективности, увеличение длительности> 10 мкс)
6 DIR + DIR-: вход шагового двигателя, уровень напряжения отключается, высокий в сторону, низкий обратный
7 ENA + ENA-: без двигателя
Применение:
В основном подходит для шагового двигателя 42HS, 42BYG, 57BYG, 57HS41, 57HS56, 57HS76.
Подходит для двухфазного двигателя, ток которого ниже 4,5 А.
Примечание:
1 Когда температура окружающей среды высока или рабочий ток более 2,7а, закрепите модуль на большой металлической оболочке, или используйте Осевой поток вентилятора рассеивает тепло, чтобы модуль был надежно работает в течение длительного времени.
2 половина тока автоматически: если контрольная машина не высылает сигнал в половину секунды, драйвер войдет в полутоковое состояние автоматически для экономии электроэнергии, фазный ток намотки электрического.
3 фазовой защищен: в тех случаях, когда двойной-фазовый Электрический машин соединен с драйвер, пользователи склонны к Подключите фазный товар по ошибке, если вы, таким образом, повредит драйвер серьезно. Схема защиты находится в пределах этого драйвера, когда пользователи подключаются по ошибке, драйвер не будет поврежден, но электрическое оборудование работает нормально, встряхнуть и выход небольшой. пожалуйста, проверьте, является ли проводка электрического оборудования ошибкой.
Посылка включает в себя:
1 х Драйвер шагового двигателя
{Изображения} долл. США
Характеристики
- Бренд
- Excellway
- Тип двигателя
- Шаговый электродвигатель
- Номер модели
- Stepper Motor Driver
- Питание
- DC
