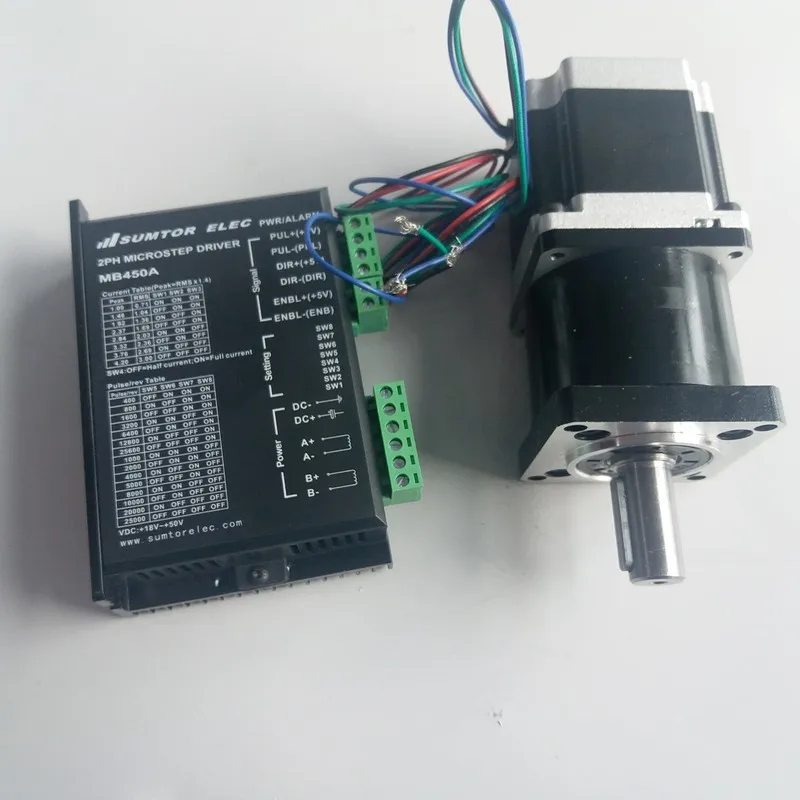

5:1/10:1/15:1/20:1/25:1/30: 1/50: 1/100: 1 NEMA23 планетарный понижающий редуктор с 2.2Nm шаговый двигатель и драйвер Наборы

Описание

Советы:

Мы предлагаем различные скорости 5:1 10:1 15:1 20:1 25:1 30: 1 40: 1 50: 1 100:1, Пожалуйста, оставьте нам сообщение, какое соотношение вам нужно, когда вы размещаете заказ. Спасибо!

Посылка список:

1 шт. шаговый двигатель

1 шт.Планетарный редуктор

1 шт. драйвер

Моторные характеристики:

Шаг ангела: 1,8 градусов

• Сила тока: 3A

Держательный крутящий момент:2,2 Н. м

Двигатель Длина:L84mm

Проводка: черная линия = A +, зеленая линия = A-, красная = B +, синяя линия = B-

Планетарный редуктор Технические характеристики:

Коробка передач Длина:53 мм(Соотношение 5:1 10:1)/ 70Мм(Ratio15: 1 20:1 25:1 30 50: 1: 1 100:1)
Вал:14 ммШпоночным пазом для промышленных ворот

Мы предлагаем различные скорости 5:1 10:1 15:1 20:1 25:1 30: 1 40: 1 50: 1 100:1, Пожалуйста, оставьте нам сообщение, какое соотношение вам нужно, когда вы размещаете заказ. Спасибо!

Драйвер Технические характеристики:

* DC24-с алюминиевой крышкой, 50ВИсточник питанияБольшие размеры 36-48 VРекомендуется)

* 8 подразделениеУточнений не являются обязательными

* Выходной пиковый ток может достигать 4.2A

* Подразделение:128(400-25600 шагов/rev)

* H-мост биполярный Постоянный ток привода

* Встроенная защита температуры и защита от перегрузки по току

* Автоматический полупоток уменьшает тепло.
* Шум мотора оптимизация

Управление сигнала определения:

Пожалуйста +: вход импульсного сигнала положительного или положительного импульсного сигнала

Пожалуйста-: сигналы импульсного сигнала входят в отрицательный или положительный импульсный сигнал входного отрицательного терминала

DIR +: шаг в направлении положительного или отрицательного сигнала входного импульсного сигнала

DIR-: шаг в направлении входного сигнала отрицательного терминала или отрицательного импульсного сигнала входного отрицательного терминала

ENA +: в автономном режиме Включение сигнала сброса положительного сигнала

Эна-: автономный включить сброс сигнала входной отрицательный терминал
