DC 24 V Номинальная скорость 30 RPM бесщеточный червь микро Зубчатый редуктор Мотор высокого качества

Описание

Технические характеристики:

Материал: металл

Напряжение: 24,0 В постоянного тока

Предупреждение:Мощность плюс или минус неисправность полюса, блок питания и отрицательный полюс touc h FG линии, повредит привод платы, в результате чего дамеге к мотору

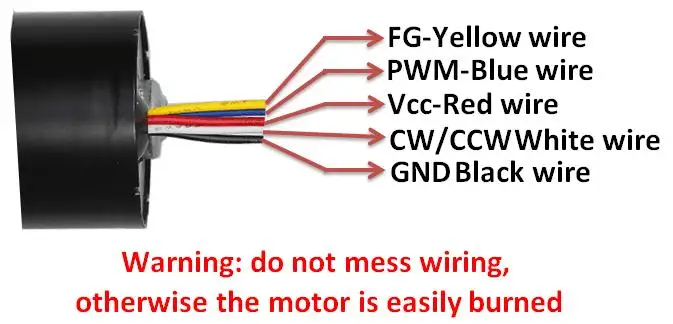

BLDC3650 пятилинейный режим подключения:

1-черная линия: мощность-(Синяя линия соединена с отрицательным полюсом двигателя немедленно тормоза)

2-красный провод: кнопка включения +

3-с изображениями черно-белых линий: с заглушкой по часовой стрелке против часовой стрелки линии связи, с изображениями черно-белых линий и черная линия подключения для того, чтобы изменить против часовой стрелки.

4-желтая линия: FG сигнальная линия вывода Holzer сигнала, на основе oulse кольцевого сигнала.

5-синяя линия: PWM пауза ширина modulatiuon линия может быть подключен к 0-5Vpulse ширина регулятора.

BLDC3650 способ регулирования скорости подключения:

(Примечание: регулятор скорости питания и электропитания мотора не зависит.)

1-в интерфейсе управления скоростью ШИМ Входная амплитуда составляет 5 В, частота ШИМ-сигнала 10 к;

2-при соотношении менее 10% (2%) двигатель trhe находится в статическом состоянии;

3 рабочего цикла регулировки 10% ~ 100%, что соответствует скорости мотора форма самого низкого до самого высокого;

4-соединительная линия подключается к trhe синий PWM регулятором Средний Штатив для ног;

5-с электропитанием двигателя общий Заземленный черный мотор линии-эта линия должна быть разделена с мотором отрицательный;

6-PWM регулятором в зависимости от одной ногой должен быть подключен к отдельным блоком питания 0-5 V + полюс.

Особенности:

-Червячный мотор-редуктор с самоблокирующимся, т. Е. При отсутствии электричества в двигателе, выходной вал не для перемещения, то есть самоблокирующийся.

-Коробка передач выходной вал направление вала двигателя расположено вертикально, весь корпус выходного вала двигателя относительно общего направления мотор-редуктор короткий, широко адаптирован к различным размерам установки этого элемента требований случая.

Примечание:

-Когда вы используете двигатель, не может иметь связанные элементы, такие как клеи не перетекаются в поворотный вал через подшипники, и препятствие работы двигателя.

-Оси вращения моторной жизни могут иметь обратный эффект, для того, чтобы продлить срок службы, пожалуйста, проверьте, соответствует ли ваш груз правилам, не может перегрузить или предрешить вращающийся вал Висячие предметы.

-Произведена Тяжелая эксцентричная нагрузка излучения, вредная жизнь мотора.

-Не храните более четырех недель высокой или экстремальной влажности, но и не размещайте в травлении газа, мотор уменьшит эффект.

-Не запускать мотор при температуре окружающей среды и влажности.

Обратите внимание:

1. Замеры сделаны вручную, поэтому возможны небольшие отклонения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ.

2. В связи с разной конфигурацией разных мониторов изображение не отображает фактический цвет товара.
