Описание

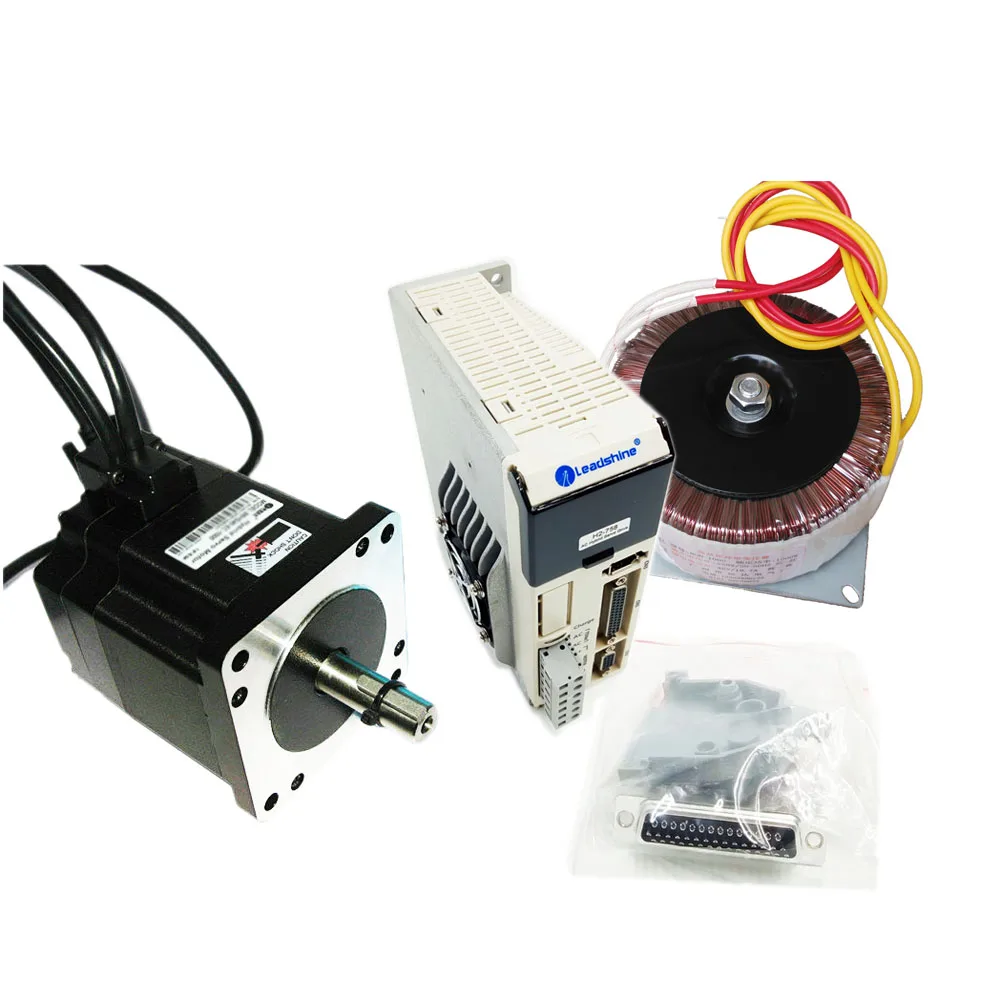

Nema34 4.5NM/642.9oz-в комплект шагового двигателя замкнутого контура с тормозом, гибридный ступенчатый сервопривод, 75 В переменного тока Кольцевой трансформатор

Упаковочный лист

1 шт. HSM Серии Гибридный серводвигатель с тормозом 86HSM45-BZ-E1 (с тормозом)

1 шт. HSM Серии Гибридный сервопривод H2-758

1 шт. 3-метров зубной нити с кодирующего устройства

1 шт. 450 Вт 70VAC Кольцевой трансформатор (YD-450-70S)

HSM серии общая информация

Гибридный сервомотор серии HSM обеспечивает отзывы о положении и скорости, принимает новейшую векторную технологию управления замкнутым контуром, и решить проблему потери шагового двигателя с открытым контуром для улучшения скорости и точности обработки. Высокая скорость работы двигателя может быть улучшена, конечно, за счет эффективного управления током. Это идеальный выбор для обновления производительности шаговой системы привода и оптимизации затрат сервоприводной системы переменного тока.

ПродуктПриложений

Он широко используется в гравировальной машине, машине для зачистки проводов, маркировочной машине, режущей машине, лазерном освещении, плоттере, станке с ЧПУ, испытательной машине летящая игла, автоматическом сборочном оборудовании и т. Д. очень хорошо использовать в устройствах с небольшим шумом и высокой скоростью.

Гибридный сервопривод H2-758

Особенности:

Принять 32 бит DSP IC и передовые векторные замкнутые технологии управления,

С функцией проверки трапециевидной волны,

Автоматическая регулировка выходного тока (диапазон 0-8a),

Может управлять гибридным серводвигателем серии 86,

Диапазон настройки микрошага: 200-51200

С шестью цифровыми трубками для настройки параметров и мониторинга состояния двигателя.

Электрические характеристики:

Использование окружающей среды: Избегайте пыли, масляного тумана и коррозионного газа, 0-40 градусов Цельсия, 40%-90% RH (влажность).

Размер: 54x130x158 мм (ширина * глубина * высота)

Вес: 1200 г

Кольцо трансформатора характеристики YD-450-70S

Входное напряжение: 220 В/230 В/240 В (190-250 В)

Выходное напряжение: 70 в/73 в/76 в (60-79 в)

Общая высота: 68 мм (в комплекте верхний винт)

Внешний диаметр: 130 мм

Линия: каждая сторона имеет две линии, длина 300 мм.

Гибридный Servo Мотор 86HSM45-BZ-E1

Особенности:

Встроенный линейный Инкрементальный фотоэлектрический энкодер 1000/5000,

Высокий выходной крутящий момент

Низкий нагрев и низкое энергопотребление.

Он работает плавно, и с низким вибрационным шумом.

Быстрая скорость отклика, подходит для частого запуска и остановки.

Электрические параметры:

Модель: 86HSM45-BZ-E1

Использование окружающей среды: температура:-10 ~ 50 градусов Цельсия; Влажность: 85% макс

Класс изоляции: B

Сопротивление изоляции: 100 МОм мин 500 В постоянного тока

Выдерживаемое Напряжение: 500 В переменного тока 1 мин

Радиальное биение: 0,025 мм Макс (нагрузка 5N)

Осевое биение: 0,075 мм Макс (нагрузка 10N)

Размер и подключение:
