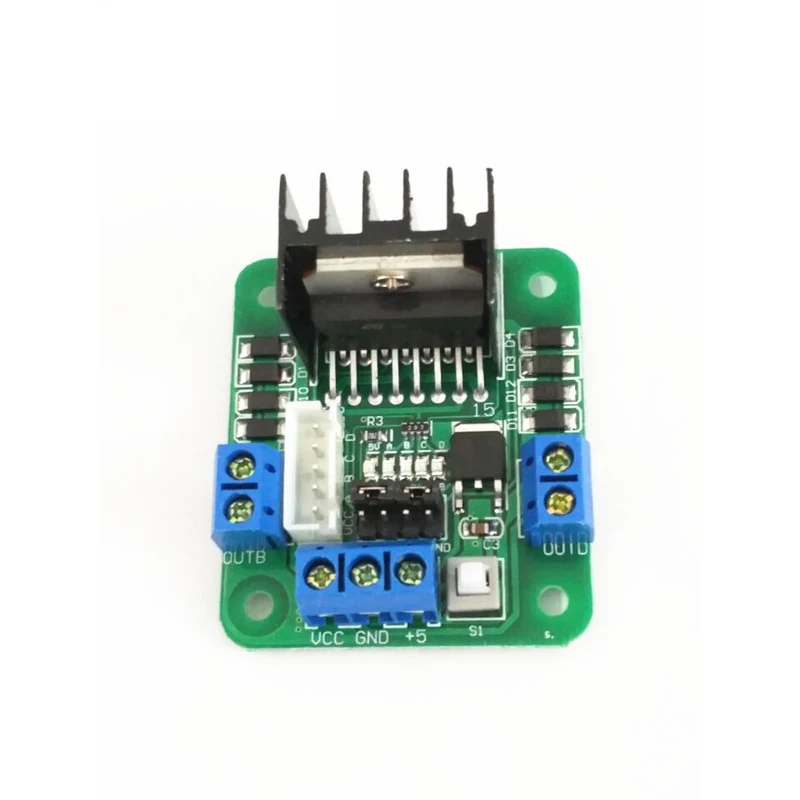

Зеленая доска L298N Двигателя драйвер платы/шагового двигателя, двигатель постоянного тока Драйвер L298 (H5B2)
Цена: $7.3
есть в наличии
Реклама: ООО "АЛИБАБА.КОМ (РУ)" ИНН: 7703380158
Описание
Зеленая доска L298N мотор драйвер платы/шаговые двигатели, DC мотор драйвер L298 (H5B2)
Параметры продукта:
1. чип драйвера: L298N двойной h-мост постоянного тока привод двигателя
2. приводная часть диапазона электропитания терминала Vs: + 5 V ~ + 35 V; если вам нужно взять питание в пределах платы, диапазон электропитания Vs: + 7 V ~ + 35 V
3. ведущая часть пикового тока Io: 2A
4. Логическая часть клеммного блока питания Vss: + 5 В ~ + 7 в (внутренняя мощность + 5 В)
5. Диапазон логической работы тока: 0 ~ 36 мА
6. Управление сигнала Диапазон входного напряжения:
Низкий уровень:-0.3V ≤vin≤1. 5 V
Высокий уровень: 2.3V ≤vin≤vss
7. Включает сигнал Диапазон входного напряжения:
Низкий уровень:-0,3 ≤ Вин ≤ 1,5 В (неправильный контрольный сигнал)
Высокий уровень: 2.3V ≤vin≤vss (контрольный сигнал действует)
8. Максимальное энергопотребление: 20 Вт (температура T = 75 °C)
9. Температура хранения:-25 °C ~ + 130 °C
10. Размер приводной пластины: 48 мм * 43 мм * 33 мм (с фиксированными медными столбами и высотой радиатора)
11. Вес платы водителя: 33 г
12. Другие расширения: Управляйте индикатором направления, интерфейсом питания логической платы.
Инструкции по использованию:
Привод шагового двигателя: Эна и ЭБ на доске активны на высоком уровне, где уровень относится к ttl. Эна включить терминал A1 и A2 и ENB-это позволит терминал B1 и IB2. BJ затем общий шаговый двигатель.
Логика управления шаговым двигателем выглядит следующим образом, где A, B, C, D являются четырьмя катушками шагового двигателя. Значение 1 означает, что ток проходит, а значение 0 означает, что нет тока. Схема подключения катушки показана на рисунке ниже (Возьмите четырехфазный шаговый двигатель в качестве примера).
Характеристики
- Номер модели
- L298(H5B2)
- Тип двигателя
- Двигатель постоянного тока
