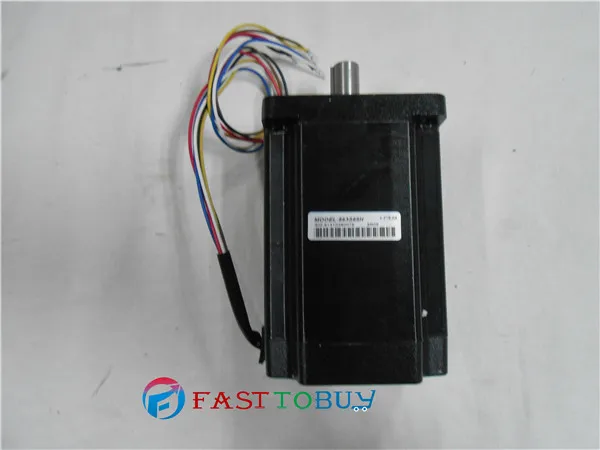

Leadshine 3 фазы Шаговые двигатели 863 S Nema34 серии 863s68h шаг углом обзора 1.2 градусов 3.5a 6.78n.m Новый
Описание
FASTTOBUY: Leadshine безуходный 3-х фазный шаговый двигатель 863 S NEMA34 серии 863S68H угол поворота 1,2 градусов 3.5A 6.78N.M Новый
Введение:
Трехфазный шаговый двигатель 863S68H подходит для широкого спектра применений управления движением. Завершенный с 6 приводами двигателя, мотор может быть подключен в delta соединении
Особенности:
* 3-фазный гибридный шаговый двигатель
* Высокий крутящий момент дизайн
* Стандартный NEMA 34 размеры
* Дельта проводки
* Оптимизирован для microstepping
Технические характеристики:
Общие
| Угол поворота | 1,2 ° | |||||||||||
| Точность угла шага | + 5% (полный шаг, без нагрузки) | |||||||||||
| Температура подъем | 80°CMax | |||||||||||
| Окружающего Температура | -10 °C-+ 50 °C | |||||||||||
| Сопротивление изоляции | 100MΩmin. 500VDC | |||||||||||
| Прибор для тестирования Диэлектрической прочности | Напряжение переменного тока 500 В на одну минуту | |||||||||||
| Вал радиальная игра | 0,06 Макс. (450g-нагрузка) | |||||||||||
| Осевое играть | 0,08 Макс. (450g-нагрузка) | |||||||||||
| Модель No. | Угол поворота | Держательный крутящий момент | Ток/фаза | Индуктивности/фаза | Сопротивление/фаза | # Зацепки | Инерция ротора | Крутящий момент | Двигатель Вес | Двигатель Длина л | ||
| (°) | Н. м | А | MH | Ом | G. см2 | N. см | Кг | Мм | ||||
| 863S22 | 1,2 | 2,0 | 5,0 | 2,8 | 0,9 | 6 | 1200 | - | 2,1 | 73 | ||
| 863S42 | 1,2 | 4,0 | 5,0 | 4,5 | 1,35 | 6 | 2500 | - | 3,0 | 105 | ||
| 863S68H | 1,2 | 6,78 | 3,5 | 20 | 4,5 | 6 | 3300 | - | 3,8 | 127 | ||
Комплект дисков:
| Модель | Матч диски |
| 863S22 | 3DM683/3DM883 |
| 863S42 | 3DM683/3DM883 |
| 863S68H | 3DM683/3DM883 |
Область применения:
Подходит для всех видов оборудования и инструментов автоматизации малого и среднего размера, таких как: гравировальный станок, маркировочная машина, станок для резки, лазерный typesetting, плоттер и станки с ЧПУ, автоматическое сборочное оборудование и т. д. эффективность очень высока для пользователей, которые предполагают низкую вибрацию, небольшой шум, Высокая точность и высокая скорость малого оборудования.
Характеристики
- Бренд
- ToAuto
- Тип
- Гибридные
- Номер модели
- 863S68H
- Ток / Фаза
- 3.5A
- Сертификация
- Обязательный сертификат КНР
- Угол Шага (градусы)
- 1.2
- Фаза
- 3
