Описание

Этот шаговый двигатель NEMA 14 имеет интегрированный Планетарный редуктор с передаточным соотношением 5,18: 1, разрешение достигает шагового угла 0,35 °. Это хорошее решение в области применения, которое требует очень низких скоростей вращения и/или много крутящего момента.
Обратите внимание, что эта Планетарная коробка передач не является высокой прецизионная коробка передач, мы можем обещать, что это <= 1 градус.

Параметры

Номер детали производителя	14HS13-0804S-PG5
Двигатель Тип	Биполярный шаговый двигатель
Шаг угол (W/O коробка передач)	1,8 °
Держательный крутящий момент	83.9Ncm
Номинальный ток/фазу	0.8A
Фазовое сопротивление	6,8 Ом
Рекомендуется Напряжение	12 V
Индуктивность	10mH±20% (1 кГц)
Коробка передач Тип	Планетарный
Передаточное число (точное передаточное число)	5 + 2/11
Эффективность	90%
Люфт без нагрузки	<= 1 °
Макс. допустимый крутящий момент	2Nm (283oz-in)
В настоящий момент допустимый крутящий момент	4Nm (566oz-in)
Вал Максимальная осевая нагрузка	50N
Вал Максимальная радиальная нагрузка	100N

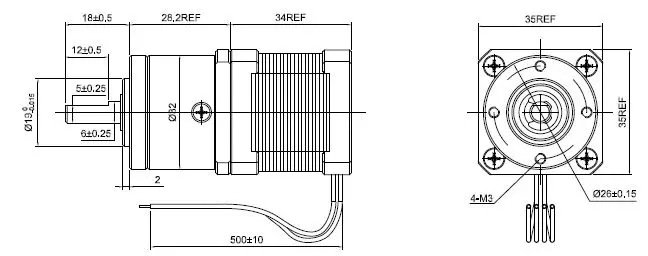

Рисунок

2 шт. 5:1 планетарный редуктор nema 14 Шаговые двигатели 0.8a для DIY ЧПУ робот 3D-принтеры 14hs13-0804s-pg5

Проводное соединение

Характеристики

Сертификация: UL / Обязательный сертификат КНР / ИСО / ROHS / Европейский сертификат соответствия

Номер модели: 14HS13-0804S-PG5

Крутящий Момент: 78 Oz-in / 48Ncm

Угол Шага (градусы): 1.8

Бренд: XHGMAK

Фаза: 2

Тип: Гибридные

Ток / Фаза: 2A/Phase
