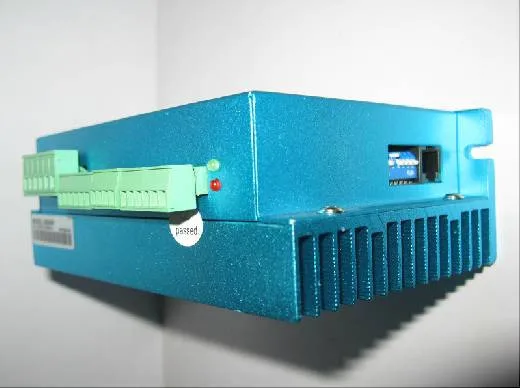

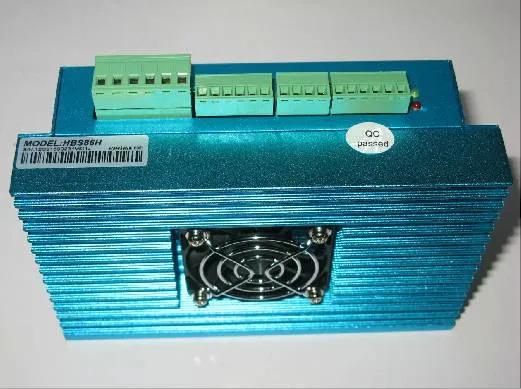

HBS86H Leadshine ЧПУ dsp замкнутого цикла шагового привода 8A 30-100VDC соответствующие 86 мм NEMA34 двигателя

Особенности:

-32-bit DSP основе алгоритм векторного управления, чтобы сочетают в себе преимущества открытый контур шаговый сервопривод диски

-Шаг/направление или CW/CCW ввод команды

-Максимальная частота 200 K по умолчанию; 500 K опционально

-Вход напряжение:20 ~ 80 В переменного тока, или 36 ~ 110 В постоянного тока

-На основе нагрузки автоматически настраиваемый выходной ток0 ~ 8.2A

-По умолчанию 4000 (1/20) микрошаговый разрешение; 200-104000 (увеличение на 200) программное обеспечение, настраиваемое

- Нет стойла и Нет потери шага. Замкнутая петля между приводом и приводной двигатель для устранения потери синхронизации движения в шаговых системах открытого цикла.

-Плавное движение двигателя; Дополнительный низкий нагрев двигателя

-Быстрая реакция, без задержки и нулевого времени

-Высокий крутящий момент при запуске и низкой средней скорости; Высокая жесткость в режиме ожидания

-Нет настройки для легкой настройки над традиционными сервоприводами

-Нет перебоев; нет охоты за традиционными сервоприводами

-Гораздо более низкая стоимость, чем традиционные системы сервопривода

Введение:

Серия HBS предлагает альтернативу для приложений, требующих высокой производительности и высокой надежности, когда сервопривод был единственным выбором, в то время как он остается экономически эффективным. Система включает в себя 3-х фазный шаговый двигатель в сочетании с полностью цифровое изображение, высокая производительность и внутренний энкодер, который используется для того, чтобы закрыть позицию, скорость и текущие циклы в режиме реального времени, как сервосистемы. Он сочетает в себе лучшие технологии сервопривода и шагового двигателя, а также обеспечивает уникальные возможности и усовершенства над ними, в то время как за небольшую стоимость системы сервопривода.

Область применения:

Серия HBS предлагает альтернативу для приложений, требующих высокой производительности и высокой надежности, когда сервопривод был единственным выбором, в то время как он остается экономически эффективным. Его отличная функция быстрого отклика и отсутствие охоты делает его идеальным для приложений, таких как склеивание и системы зрения, в которых требуется быстрое движение с коротким расстоянием и охота будет проблемой. И я т идеально подходит для приложений, где оборудование использует механизм привода ремня или в противном случае имеет низкую жесткость, и вы не хотите, чтобы я вибрировать при остановке.

Технические характеристики

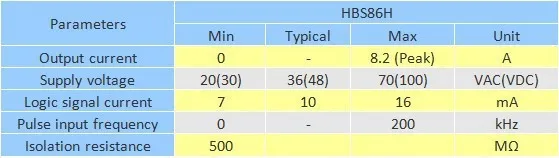

1. Электрические характеристики (Tj = 25oC/77oF)

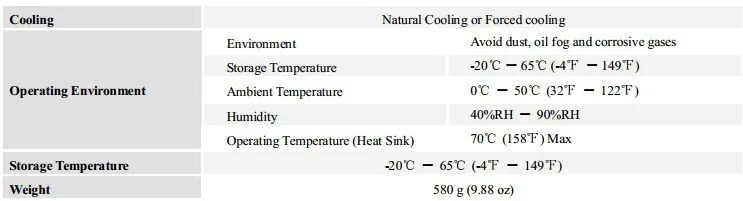

2. Рабочий Защита окружающей среды

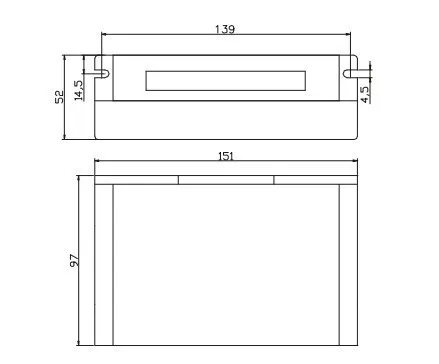

3. механические характеристики:
