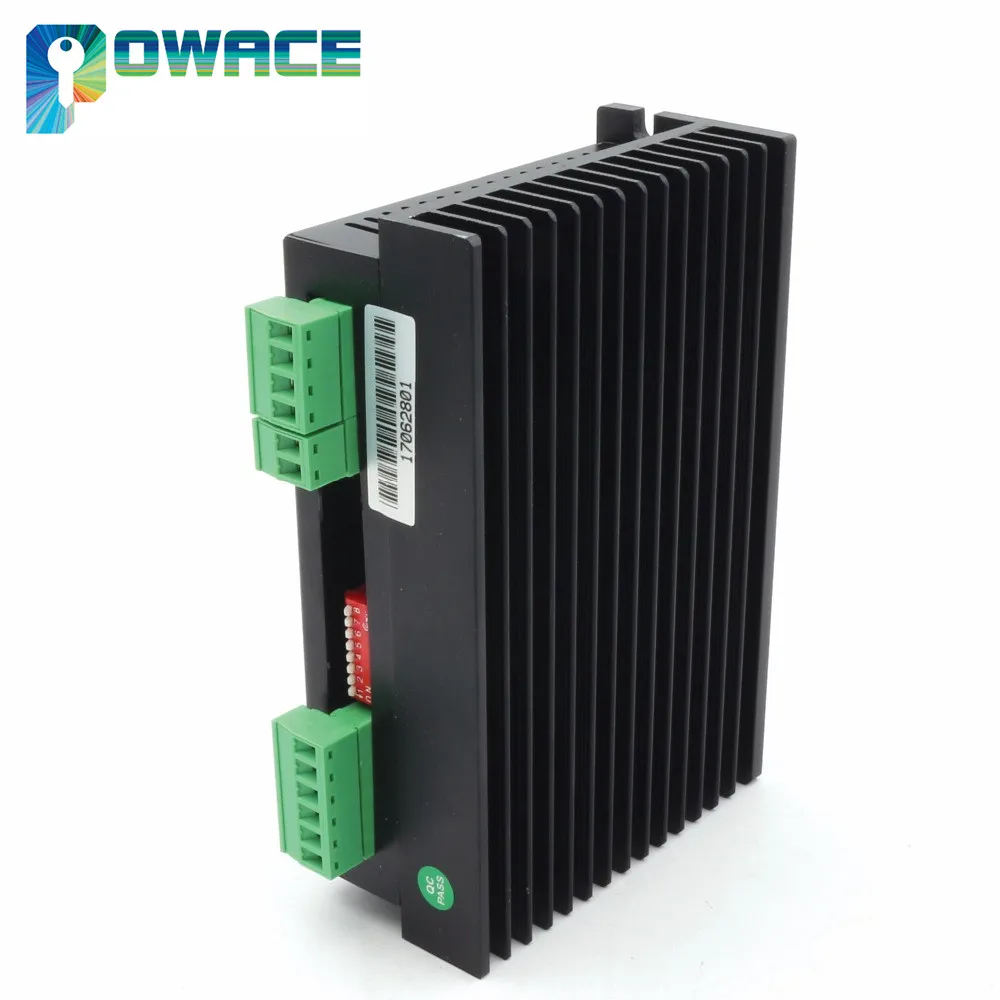

[Доставка ЕС] CW8060 ЧПУ Драйвер шагового двигателя контроллер 80VDC 6A/256 Microstepfor ЧПУ фрезерный
Описание
![[Доставка ЕС] CW8060 ЧПУ Драйвер шагового двигателя контроллер 80VDC 6A/256 Microstepfor ЧПУ фрезерный](https://ae01.alicdn.com/kf/HTB1Bzc3SFXXXXaNXXXXq6xXFXXXM.jpg)
![[Доставка ЕС] CW8060 ЧПУ Драйвер шагового двигателя контроллер 80VDC 6A/256 Microstepfor ЧПУ фрезерный](https://ae01.alicdn.com/kf/HTB1ygqLXpHM8KJjSZFwq6AibXXa6.jpg)
CW8060 драйвер характеристики:
1. DC разъем питания Тип: 24 V ~ 80 V;
2. Выходной ток: 2 ~ 6A;
3. mircostepping: 1 (1.8deg), 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256; 1/5, 1/10, 1/25, 1/50, 1/125, 1/250;
4. форма защиты: защита от перегрева, блокировка автоматического полутока, защита от ошибки подключения;
5. Максимальная частота пульса 100 кГц;
6. Размеры: 147 мм x 97 мм x 30 мм;
7. Вес: <500 г;
8. Рабочая среда: температура-15 ~ 40 градусов влажности <90%;
9. подходит для NEMA17-34 двух и четырех фазных шаговых двигателей, ток которых меньше 6а.
![[Доставка ЕС] CW8060 ЧПУ Драйвер шагового двигателя контроллер 80VDC 6A/256 Microstepfor ЧПУ фрезерный](https://ae01.alicdn.com/kf/HTB1rlHOHXXXXXbpaXXXq6xXFXXXf.jpg)
Порты ввода/вывода:
1. VCC +: DC силовой положительный полюс;
Обратите внимание: Должен охранять от более 80 в, чтобы не повредить модуль.
2. GND: Катод питания постоянного тока;
3. A +, A-: шаговый двигатель с одной обмоткой;
4. B +, B-: шаговый двигатель другой обмотки;
5. CP +, CP-: вход шагового импульса + 5 В (увеличение эффективности края, увеличение длины края> 10uS);
6. CW +, CW-: вход шагового двигателя, уровень напряжения тронутый, высокий, низкий обратный;
7. Отдых +, отдых-: без двигателя.
Интерфейс см.; правая картинка
Переключатель на выбор:("ВКЛ = 0, ВЫКЛ = 1")
1. Выбор микрошагового устройства:
| SW5 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||
| SW6 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
| SW7 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||
| SW8 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||
| Микро | 1/2 | 1/4 | 1/8 | 1/16 | 1/32 | 1/64 | 1/128 | 1/256 | 1/5 | 1/10 | 1/25 | 1/50 | 1/125 | 1/250 |
2. текущий выбор:
| SW1 | 1 | 1 | 1 | 1 | ||||
| SW2 | 1 | 1 | 1 | 1 | ||||
| SW3 | 1 | 1 | 1 | 1 | ||||
| Ток (А) | 2,00 | 2,57 | 3,14 | 3,71 | 4,28 | 4,86 | 5,43 | 6,00 |
3. полный ток или половина тока выбор:
SW4: 0 = полный ток; 1 = половина тока
4. выбор импульса:
Обычно настройка по умолчанию является одним импульсом.
![[Доставка ЕС] CW8060 ЧПУ Драйвер шагового двигателя контроллер 80VDC 6A/256 Microstepfor ЧПУ фрезерный](https://ae01.alicdn.com/kf/HTB1RnuGXtLO8KJjSZFxq6yGEVXab.jpg)
![[Доставка ЕС] CW8060 ЧПУ Драйвер шагового двигателя контроллер 80VDC 6A/256 Microstepfor ЧПУ фрезерный](https://ae01.alicdn.com/kf/HTB1IPbrXMvD8KJjSsplq6yIEFXap.jpg)
![[Доставка ЕС] CW8060 ЧПУ Драйвер шагового двигателя контроллер 80VDC 6A/256 Microstepfor ЧПУ фрезерный](https://ae01.alicdn.com/kf/HTB1qhjtXMLD8KJjSszeq6yGRpXaU.jpg)
Доставка
Пожалуйста, откройте пакет и проверьте, есть ли какие-то повреждения перед подписью, если есть какие-то повреждения, пожалуйста, не подписывайте и свяжитесь с нами немедленно.
Мы отправляем товар по всему миру, но если таможня вашей страны строгая, пожалуйста, свяжитесь с нами, прежде чем вы предложите проверить детали и подтвердить.
Оплата
Ввозные пошлины, налоги и сборы не включены в стоимость товара или стоимость доставки. Эти расходы являются ответственностью покупателя.
Оплата должна быть произведена в течение 48 часов с момента окончания аукциона.
Проблемы и отзывы
Пожалуйста, дайте нам возможность решить любую проблему, когда у вас есть, мы заботимся о вашей проблемы и мы постараемся сделать все возможное, чтобы решить ее.
Мы сейчас новый член в ebay, и нам нужно понять обе стороны.
Пожалуйста, напишите нам, прежде чем вы хотите оставить любые отрицательные отзывы.
Возврат
Любые причины, необходимые для возврата. Товар должен быть в его первоначальном состоянии и без физических повреждений, покупатель несет ответственность за всю стоимость доставки.
Когда у вас есть посылка, и вы не удовлетворены товаром или это другая проблема, как поломанная, пожалуйста, сообщите нам подробную причину и Предоставьте фотографии.
Пожалуйста, свяжитесь с нами
Добро пожаловать по всему миру, мы постараемся сделать все возможное, чтобы отзывы клиентов по электронной почте в течение 1-2 рабочих дней, если нет, пожалуйста, проверьте почтовый ящик снова. удовлетворение клиента очень важно для нас.
Характеристики
- Номер модели
- CW8060
- Тип двигателя
- Шаговый электродвигатель
- Бренд
- POWACE
- Питание
- DC
