Описание

50 в бесщёточный электродвигатель постоянного тока 18 в-50 в 8А DC бесщеточный DC контроллер драйвера двигателя ZM-6716-V3

Особенности:

Высокоинтегрированный бесщеточный DC (BLDC) контроллер двигателя высокой надежности Трехфазный полномостный режим ШИМ Скорость замкнутого цикла, большая нагрузка, когда двигатель может по-прежнему поддерживать скорость Чистый дизайн оборудования, высокая скорость, высокая способность анти-помех Интерфейсы управления и вывода все оптически изолированы Чжоу волновой предел тока, защита более точная и быстрая Низкая температура, высокая мощность

Основная функция:

Предохранение от низкого напряжения (≤ 17 в), перегрева (> 150 ℃) Блокировка 6 секунд автоматическая защита Зал от ошибки Линейный диапазон выходного тока: 0,5-8A Поддержка встроенного потенциометра, внешний потенциометр и аналоговое напряжение управления Поддержка выходного сигнала скорости отзывы С Включить функция С функцией медленного запуска, чтобы избежать перебоев тока, эффективная защита двигателя

Интерфейс Разрешение:

Положительный/отрицательный

DC разъем питания, 18-с алюминиевой крышкой, 50В

U, V, W

Двигатель фазовая линия

Hu, Hv, Hw

Холл сигнальная линия

H +, H-

Мощность холла, внешняя контрольная линия скорости, предотвращает внешнее использование для других устройств

Ve

Внешний контроль скорости. Используйте внутреннюю скорость при плавании. Примечание: ①

FG

Сигнал обратной связи скорости, частота = Частота коммутации Холла Примечание ②

RU

Включенный, плавающий или высокий, когда нормальная работа, низкий уровень выключения Примечание ③

Д-р

Направление, плавающий или высокий уровень вперед, низкий уровень обратного Примечание ③ Примечание ④

V +

Контрольный сигнал общего положительного терминала (+ 5 В) Примечание ⑤

Мощность свет

Зеленый, долго после включения питания

В настоящее время

Выходная сила тока, вращение по часовой стрелке 0,5-8A

Скорость управления

Внутренняя скорость потенциометра, вращение по часовой стрелке, скорость 0-100%

Направление

ВЫКЛ = вперед, ВКЛ = назад, установите в Выкл, когда наружный контроль направления включен

Переключатель

ON = Внутренняя скорость потенциометра, OFF = внешний контроль скорости

Примечание ①: Поддержка внешнего потенциометра 10 K или аналоговое напряжение управления. Когда внешний потенциометр, Ve, соответствующий середине потенциометра; когда внешнее аналоговое напряжение, H-для справки, Ve для аналоговое напряжение входного сигнала, H + свободные (см. метод проводки)

При использовании этой функции подтвердите выключение циферблата «тумблер»

Примечание ②: интерфейс скорости отзывы, с использованием дверного пути oc, не подключается непосредственно к земле, когда не плавает. Интерфейс как показано справа:

Примечание: этот сигнал должен иметь более 5 мА емкость поглощения привода, интерфейс управления, как показано справа:

Примечание ④: при использовании этой функции подтвердите выключение циферблата «направление»

Примечание ⑤: мощность сигнала, по умолчанию 3,3-5 В, предоставляется хост-компьютером или блоком управления, и контрольный сигнал и петля.

Ограниченный ток Описание:

Контроллер использует метод ограничения выходного тока, эффективно избегая запуска или нагрузки, когда ток слишком большой грифель для аномальной работы. При фактическом использовании Установите лимит выходного тока в соответствии с параметром мотора. Отрегулируйте рисунок, как показано справа:

Скорость Описание:

При использовании внешнего аналоговое напряжение Ve диапазон напряжения 0-5 В, где скорость двигателя меняется на 1-4,5 В. Связь между регулированием скорости и скоростью относится к правому:

Метод подключения

1. с верхним контролем работы проводки

При использовании этого способа проводки, определите «переключатель» и «направление» переключателя DIP поднимается (выключается) состояние, не используйте интерфейс может быть пустым.

Если вам нужно использовать скорость потенциометра, вам нужно отсоединить верхний контроль и контроллер между "контролем скорости" и "исходным заземлением" соединением.

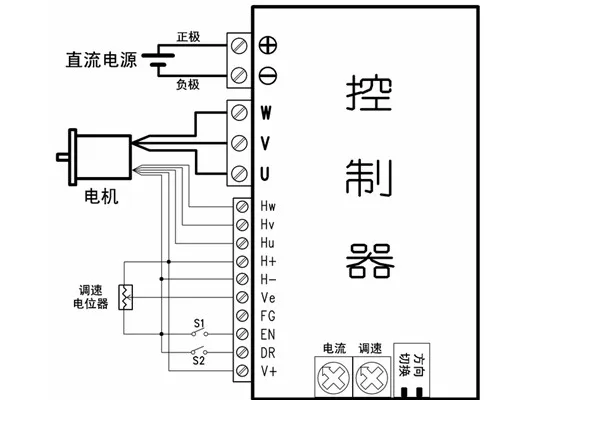

2. отдельный метод работы проводки

S1 включен для управления, при включении контроллер работает в нормальном режиме; в тех случаях, когда она будет закрыта, контроллер отключится всех выходов.

S2 для мотор управления направлением, а "направление" одной и той же функции, в тех случаях, когда двигатель выключен, закрыты в тех случаях, когда мотор разворота. Обратите внимание, что двигатель должен быть замедлен, чтобы остановить при смене направления.

Габариты накопителя:
