86j18118ec-1000 + 2HSS86H замкнутый контур степпинга системы 8.5n.m NEMA 34 Hybird замкнутый контур 2 фазы шаговый двигатель
Описание
86J18118EC-1000 + 2HSS86H замкнутый контур шаговый системы 8.5N.m Nema 34 Гибридный замкнутый контур 2-фазный шаговый двигатель
Электрические Параметры
| Модель | Угол поворота | Держательный крутящий момент | Сила тока Фазы | Resis Tance/фаза | Индуктивности/фаза | Крутящий момент | Ротор inetria |
| 57J1854EC-1000 | 1,8 | 0,9 | 2,8 | 0,4 | 1,2 | 400 | 280 |
| 57J1880EC-1000 | 1,8 | 2,2 | 4,0 | 0,35 | 1,8 | 700 | 480 |
| 86J1880EC-1000 | 1,8 | 4,5 | 4,0 | 0,4 | 3,5 | 1300 | 1400 |
| 86J1895EC-1000 | 1,8 | 7,0 | 5,0 | 0,37 | 3,3 | 2000 | 1850 |
| 86J18118EC-1000 | 1,8 | 8,5 | 5,0 | 0,44 | 4,4 | 2500 | 2700 |
Моторный параметр
Модель: 86 мотор
Длина: 145 мм
Держательный крутящий момент: 8.5N.m
Номинальный ток: 4.2A
Максимальная скорость вращения: 2000 об/мин
Номинальная скорость: 1000 об/минШироко используется в промышленности оборудования автоматизации, гравировальных машин, упаковочных машин, нестандартного оборудования, оси XY движения платформы, станков с ЧПУ, прецизионных станков, режущих машин, кормящих машин, машина для вышивания и т. д.

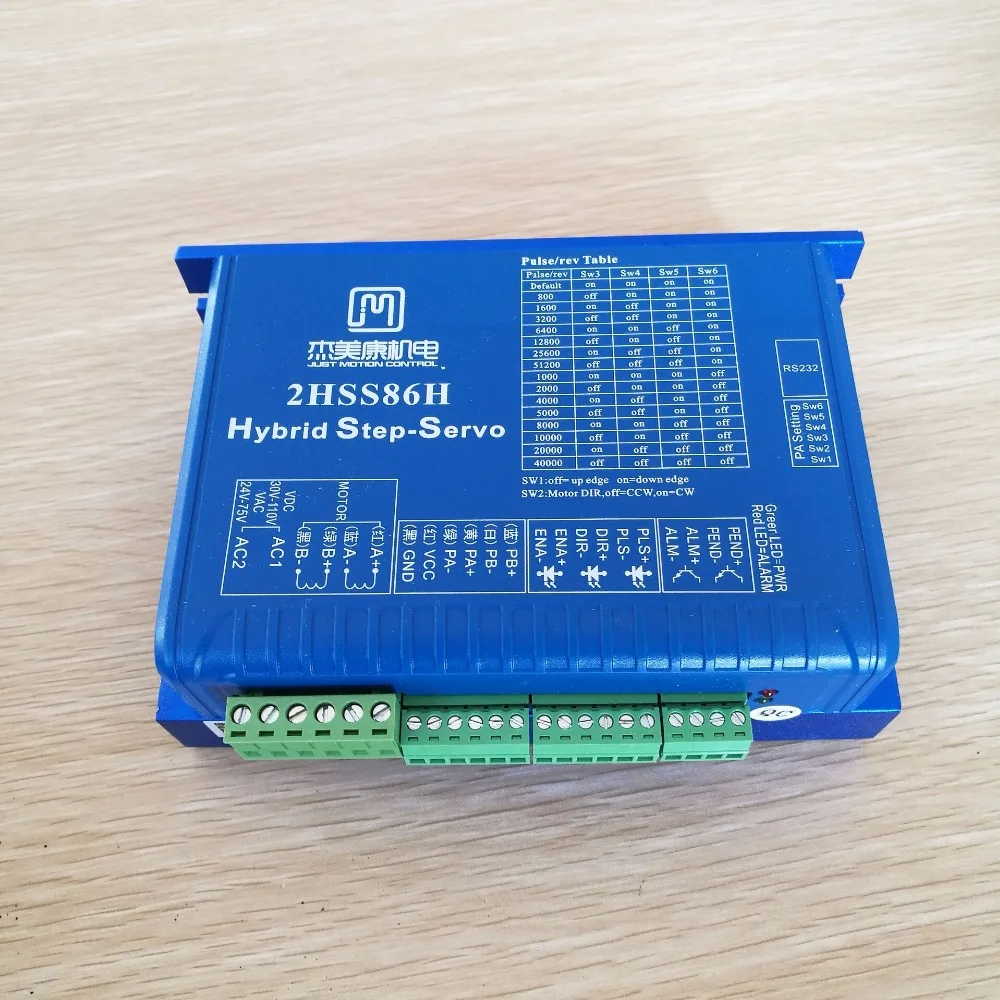

Сервопривод параметр
Вход напряжение: 24-70VAC (с алюминиевой крышкой, 50В типичное значение)
Непрерывный выходной ток: 7.5A 20 кГц ШИМ
Максимальная частота импульса: 200 K
Скорость связи по умолчанию: 9,6 кбит/с (требуется добавить дополнительный разъем)
Размеры: 150 мм x 97,5 мм x 53 мм
Случайная Доставка новых и старых стилей.
Характеристики
- Сертификация
- UL / Обязательный сертификат КНР / ИСО / ROHS / Европейский сертификат соответствия
- Номер модели
- 86J18118EC-1000+2HSS86H
- Ток / Фаза
- 4A
- Угол Шага (градусы)
- 1.8
- Бренд
- XHGMAK
- Крутящий Момент
- 8.5N.m
- Фаза
- 2
- Тип
- Гибридные
