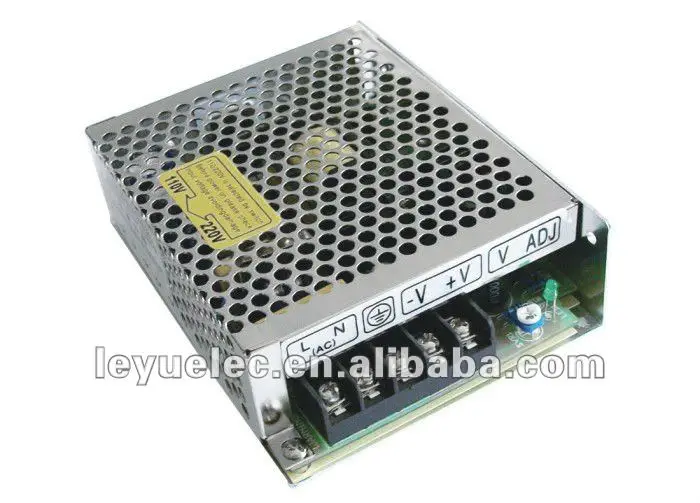

40 Вт Один выход импульсный источник питания S-40 серии Особенности:
Высокая эффективность, высокая надежность
Универсальный вход переменного тока/полный диапазон
100% испытание при полной нагрузке
Защита: короткое замыкание/перегрузка
Охлаждение бесплатной воздушной конвекцией
Фиксированная частота переключения при 36 кГц
Гарантия 1 год
| Технические характеристики
|
| Выход
|
| Модель
| S-40-5
| S-40-12
| S-40-15
| S-40-24
|
| DC Напряжение
| 5 V
| 12 V
| 15 V
| 24 V
|
| Номинальный ток
| 8A
| 3.5A
| 2.8A
| 1.8A
|
| Текущий диапазон
| 0-8A
| 0-3.5A
| 0-2.8A
| 0-1.8A
|
| Номинальная Мощность
| 40 W
| 42 W
| 42 W
| 43 W
|
| Пульсация и Шум
| 75mVp-p
| 100mVp-p
| 100mVp-p
| 100mVp-p
|
| Напряжение Adj. Диапазон
| -5%, + 10%
| ± 10%
| ± 10%
| ± 10%
|
| Напряжение толерантности
| ± 2%
| ± 1%
| ± 1%
| ± 1%
|
| Настройка, подъем, удержание времени
| 800 мс, 50 мс, 15 мс/115В AC 300 мс, 50 мс, 60 мс/230В AC при полной нагрузке
|
| Вход
|
| Напряжение диапазон
| 85 ~ 132VAC/170 ~ 264VAC выбран переключателем 47 ~ 63 Гц; 240 ~ 370VDC
|
| Переменного тока
| 1.2A/115 V 0.6A/230 V
|
| Эффективность
| 72%/115VAC
| 76%/115VAC
| 76%/115VAC
| 78%/115VAC
|
| Пусковой ток
| Холодный старт 30A/115VAC 60A/230VAC
|
| Ток утечки
| <1mA/240VAC
|
| Защита
|
| Над нагрузкой
| 110% ~ 160%
|
| Тип защиты: ограничение обратного тока, автоматическое восстановление
|
| Более Напряжение
| 115% ~ 135%
|
| Тип защиты: режим икоты, автоматическое восстановление
|
| Среда
|
| Рабочая температура., Влажность
| -10 Темп. ~ + 60 Темп.; 20% ~ 90% RH
|
| Температура хранения., Влажность
| -20 Темп. ~ + 85 Темп.; 10% ~ 95% RH
|
| Вибрации
| 10 ~ 500 Гц, 2G 10 мин./1 цикл, период для 60 мин, каждый вдоль X, Y, Z осей
|
| Безопасность
|
| Выдержать Напряжение
| Я/P-O/P: 3kvac I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC
|
| Сопротивление изоляции
| Я/P-O/P, I/P-FG, O/P-FG: 100 Ом/500VDC
|
| Стандарт
|
| Безопасность Стандартный
| Дизайн относятся к UL1012, UL1950, TUVEN60950
|
| EMC Стандартный
| Дизайн относятся к EN55022, EN61000-3-2,-3, EN61000-4-2, 3, 4, 5, ENV50204, EN55024
|
| Другие
|
| Размеры
| 129*98*38 мм (Д * Ш * В)
|
| Вес
| 0,44 кг
|
| Упаковка
| 30 шт/13,9 кг/0,86 CUFT
|
| Примечание
|
1. все параметры, не указанные специально, измеряются при входе 230VAC, номинальной нагрузке и температуре 25. Температуры окружающей среды. 2. пульсация и шум измеряются на частоте 20 МГц с помощью 12 ”витой пары-провода, завершенного с параллельным конденсатором 0,1 и 47. 3. Допуск: включает в себя настройку допуска, линейную регулировку и регулировку нагрузки 4. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть подтверждено тем, что оно по-прежнему соответствует директивным указаниям EMC. |

|
